梯形图能力考试

中断回路的问题
难易程度★★☆

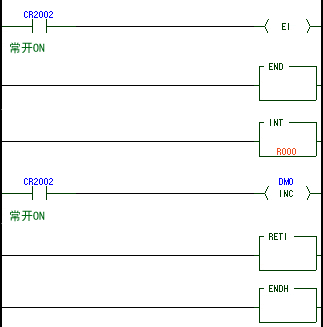

创建以下梯形图程序,将R000置于ON。
(R000的极性设定为初始值(上升沿)。
请从解答1至解答3中选择执行结果。

解答 1
×
解答 2
×
解答 3
◎正确!
解说

中断程序的执行时间确认。

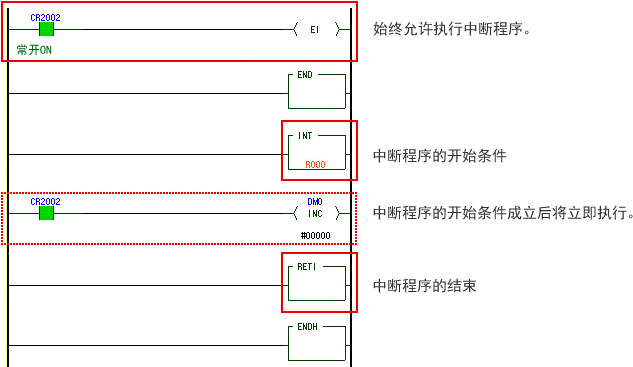

< 正确答案(解答3)的解说 >


中断程序的开始条件(R000)置于ON后,将开始中断程序,并加算DM0。
本问题的重点在于执行中断程序的时间。
中断程序仅在启动开始条件(R000置于ON)时执行,因此DM0加"1"。


即使中断程序内正在使用CR2002(常开ON),也不会持续"在R000置于ON期间加算"。
因此,"DM0加1"为正确答案。
