梯形图能力考试

具有检测工件后在一定期间内阀门输出置于ON，并涂抹溶剂的装置。请从解答1至解答3中，
选择适当的梯形图，作为传感器置于ON后处于ON状态，经过0.5秒后置于OFF的程序。

解答 1

◎正确！

解答 2

解答 3

解说

该问题旨在确认单触发回路程序的理解程度。

< 正确（解答1）的动作流程 >

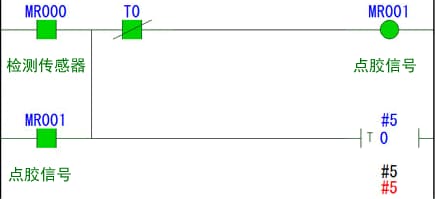

(1)MR0置于ON后，MR1也置于ON，并进行自我保持。

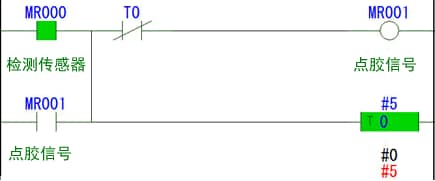

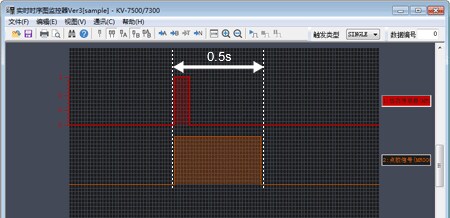

(2)MR0置于ON后，经过0.5秒后T0置于ON，且MR1复位。

参考 : SHOT指令

使用KV系列创建单触发回路时，如果使用SHOT指令，可轻松实现单触发动作。
