梯形图能力考试

将分配到2个字寄存器的时间数据（BCD格式）结合到1个字寄存器中，
并作为时间信息上传到上位电脑。请从解答1至解答3中，选择适合此时使用的梯形图程序。

解答 1

◎正确！

解答 2

解答 3

解说

该问题旨在确认十六进制的位的思路以及结合字节的方法。
要分离字节时，则为相反的思路。

< 正确（解答1）的解说 >

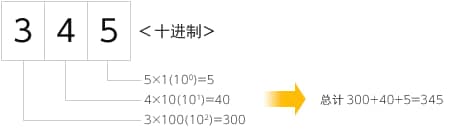

十进制时，各位表示1(10⁰）、10(10¹）、100(10²）……的倍数。

十六进制时，各位表示1=(16⁰）、16(=16¹）、256(=16²）……的倍数。

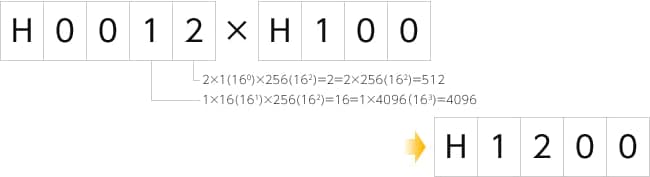

在H0012乘以H100(256=16²)后将得到如下结果。

该梯形图程序中，正是利用这一原理，将下位2位的数据移动至上位2位。

参考 : UNIB（结合字节）指令

如果使用UNIB（结合字节）指令，通过1指令语言即可实现上述梯形图程序。
