5G(新一代通信技术)~接收元件、水晶振子~ 对应以往无法解决的在线图像检测课题

随着5G的普及而不断增产的接收元件(电容器、陶瓷电容器等)具有各种各样的检测课题。

  • 产品的小型化
  • 因搭载数量增加而出现的增产
  • 需满足更严格的检测基准

介绍可解决这些课题的基恩士视觉处理技术。

高频率元件

用于收发必要的频率电波的高频率元件。
由于5G通信的频率及规格不同,无法沿用4G、LTE用元件,需要开发新元件。
不断进行小型化的同时,搭载于智能手机等的数量增至数倍,生产线高速化将成为趋势。

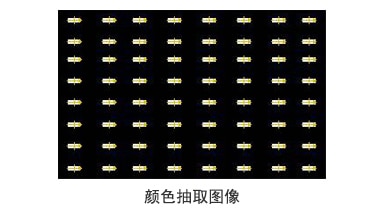

组装工序:在托盘上进行芯片计数

传统课题

由于存在多种颜色的托盘,且背景与芯片的色差较小时,难以进行稳定的检测。

利用多光谱光源进行改善

通过8色照明,对于细微的颜色差异,也能正确辨别。

检测工序:高频率元件外观检测

传统课题

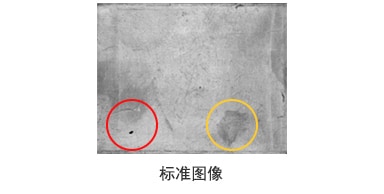

因工件表面状态导致对比度下降时难以进行缺陷外观的稳定检测。

利用LumiTraxTM进行改善

只抽取形状(凹凸)信息,不受表面状态影响。

陶瓷电容器

用于稳定电压或消除干扰的陶瓷电容器。
广泛用于智能手机或基站、汽车等产品。
不断进行小型化的同时,搭载于智能手机等的数量增至数倍,生产线高速化将成为趋势。

薄膜形成:薄膜的外观检测

传统课题

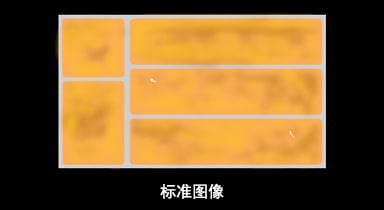

受到背景表面状态的影响后,难以进行稳定的检测。

利用LumiTraxTM镜面反射进行改善

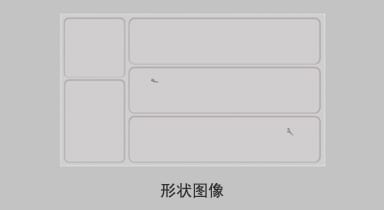

利用可捕捉到以往难以发现的各种缺陷的拍摄模式,进行稳定检测。

检测、包装工序:QR码、刻印检测

传统课题

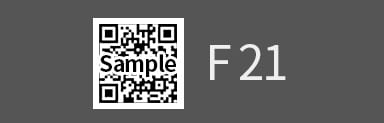

外壳上的刻印较淡时难以进行稳定的检测。
为防止内部破损经常采用较淡的刻印。

利用多光谱光源进行改善

可从8色照明选择合适的照明色,对以往难以观察的图像也能稳定地检测。(在刻印的显色上有效的是UV照明)

水晶振子

利用水晶的压电效果,用于产生高频率精度振荡的水晶振子。
在5G通信技术中通过电波收发声音或信息的元件。

坯料形成:坯料外观检测

传统课题

对不规则形状,难以设定检测区域。

利用图像处理系统“XG-X”进行改善

通过图像运算可根据工件形状设定检测区域。
另外利用多趋势边缘缺陷,还可检测轮廓缺陷。

通过图像运算(轮廓区域)设定形状区域
通过线状缺陷抽取,抽取缺陷

封装工序:坯料组装位置

传统课题

低对比度背景的缺陷检测难以稳定。

利用多光谱光源进行改善

利用LumiTraxTM模式的形状图像进行稳定检测。

利用LumiTraxTM的形状图像进行外壳(盖)外观检测。

基恩士的视觉系统在5G相关元件的生产现场具有丰富的实绩,在国内外均被广泛导入。
出现了高精度化、小型化、生产高速化、检测项目追加等比以往更高的检测要求。
而且,这种趋势还将进一步加速。

资料中记载了5G相关元件的各种检测案例及新的图像检测信息,千万不要错过。
