轴承磨损和不良的测量方法

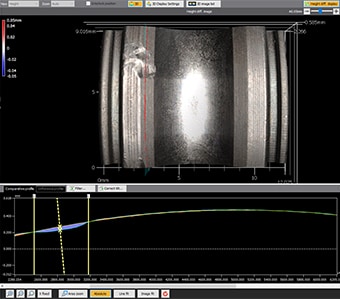

![轴承磨损和不良的测量方法](/Images/ss_measurement-solutions_bearing_001_2012757.jpg)
轴承的质量通过动作平滑度和耐久性进行评估。动作平滑度直接关系到节能和动作精度,而耐久性会影响使用寿命。轴承的材料、结构、供油方式、密封性方面的发展日新月异,无需维护的产品也正在开发之中。但是,各种结构的滑动部件皆会不可避免地出现磨损和损伤等不良。
下面将介绍轴承上出现的不良、轴承精度的测量方法和存在课题以及这些课题的解决方法。
何谓轴承
轴承支撑旋转轴,使其在旋转时不会发生抖动。它是要求具有耐候性和耐久性的部件,能承受在高温和低温下工作,以及承受高载荷和高速旋转,除汽车、自行车、家电产品以外, 还用于飞机等诸多领域的产品。
轴承的种类和载荷
轴承的不良常常发生在滚珠、滚子、轴以及与它们接触部分的摩擦面。不良的种类大致分为磨损和伤痕,发生原因有使用引起的劣化、外部冲击、组装不良等。根据轴承结构和轴承所承受的载荷,不良的应对措施有所不同。
轴承的种类
轴承大致分为球轴承、滚柱轴承、滑动轴承,前两者有滚珠、滚子等滚动体,而后者使用润滑剂代替滚动体。
- 球轴承、滚柱轴承、滚针轴承:
- 这些轴承用球状或圆柱状的滚子支撑轴。使用球的轴承称为“球轴承”。使用滚子的轴承称为“滚柱轴承(圆柱滚子轴承)”、“滚针轴承(滚针轴承)”,负载能力高,可制作得比球轴承更薄。
- 滑动轴承:
- 也称为滑体轴承。其他有“平面轴承”、“金属轴承”的别称,轴与轴承表面直接接触。内部封入用于润滑的油,减小摩擦。开始旋转时,润滑油膜变成旋转的阻力,待旋转稳定后,由于没有机械性接触,阻力会变小。旋转期间没有接触面,因此该轴承具有安静、能耐受高速旋转和冲击载荷的特点。

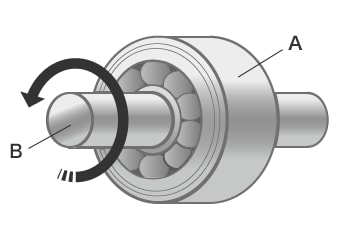

![球轴承](/Images/ss_measurement-solutions_bearing_002_2012758.png)
- A
- 球轴承
- B
- 轴

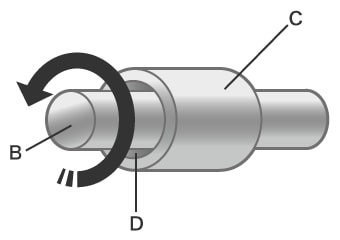

![滑动轴承](/Images/ss_measurement-solutions_bearing_003_2012759.png)
- B
- 轴
- C
- 滑动轴承
- D
- 润滑剂
轴承承受的载荷
轴承所承受的力分为“径向载荷”、“轴向载荷”、“力矩载荷”。

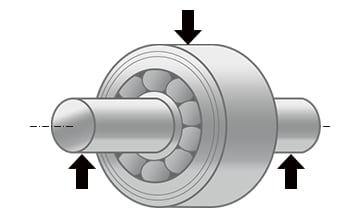

![径向载荷:](/Images/ss_measurement-solutions_bearing_004_2012760.png)
- 径向载荷:
- 对轴承中心线沿垂直方向(旋转体的圆周方向)施加的载荷。
![轴向载荷:](/Images/ss_measurement-solutions_bearing_005_2012761.png)
- 轴向载荷:
- 又称为“推力载荷”。对轴承中心线沿平行方向(旋转体的轴方向)施加的载荷。

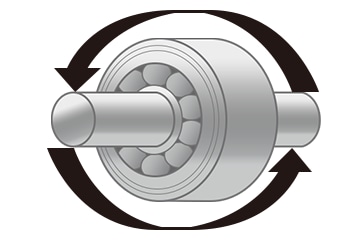

![力矩载荷:](/Images/ss_measurement-solutions_bearing_006_2012762.png)
- 力矩载荷:
- 因轴承或轴偏心而产生的载荷。该载荷出现时,轴承的使用寿命将大幅减少。
轴承的不良
轴承的代表性不良有磨损、鳞片状剥落、咬合、剥层等。此外,还有安装或掉落时的冲击和过大载荷引起的压痕、间隙过小或载荷过大造成的污迹、润滑不良或安装不良造成的电蚀等。通过测量/观察表面,即可查明这些不良的原因。
下面将介绍作为代表性不良的磨损、鳞片状剥落、咬合、剥层的损伤状态、原因及应对措施。
磨损
磨损有很多原因,轴承呈现出的现象也多种多样。
- 损伤状态:
- 表面磨损,引起尺寸变化。有粗糙、伤痕。
- 原因:
- 有固体异物侵入润滑剂。润滑不良。嵌合面间隙过小。
- 应对措施:
- 使用过滤器过滤润滑剂,或者改善润滑剂和润滑方法。加强密封性能。增加过盈量。
鳞片状剥落
鳞片状剥落即剥离。它是在轨道面和旋转面出现的不良,因轴承到达使用寿命而发生。必须在早期发生时立刻查明原因,并采取必要措施。
- 损伤状态:
- 轨道全周呈鳞片状剥落。剥落后形成球状沥青样凹凸。
- 原因:
- 组装不良或轴膨胀引起过大轴向载荷。异物侵入,生锈。
- 应对措施:
- 重新检查组装精度。适当调整载荷。提升润滑剂粘度,改善润滑方法。长期停止运行时需防锈。
咬合
因热量影响,表面局部性地发生焊合的现象。在轴向方向上发生。
- 损伤状态:
- 伴随着轨道、旋转面的烧结而出现的伤痕。
- 原因:
- 装卸时的操作不良。过大的轴向载荷导致接触面润滑剂不足或润滑不良。预压过大。旋转体滑动。
- 应对措施:
- 改善装卸方法。减轻载荷,改善润滑剂和润滑方法。加强密封性能。
剥层
伴随着轨道面发生的磨损而出现的暗沉。一般来说,在滚针轴承上较常发生。剥层有时会进展成鳞片状剥落。
- 损伤状态:
- 表面以数μm至10 μm的深度剥离,出现范围大。
- 原因:
- 润滑剂不合适。润滑剂有异物混入。润滑不良。与其接触的其它部件表面粗糙。
- 应对措施:
- 选择合适的润滑剂。过滤润滑剂。改善部件粗糙度。
轴承测量的课题
多数情况下,轴承的不良在外圈、内圈、滚珠和滚子等处发生。因此,通过测量这些部分,可检查是否发生磨损、鳞片状剥落、咬合、剥层等。
使用轮廓测量仪测量轴承。但是,轴承形状复杂,存在以下测量课题。
利用形状轮廓测量仪测量轴承的课题
![利用形状轮廓测量仪测量轴承的课题](/Images/ss_measurement-solutions_bearing_007_2012763.png)

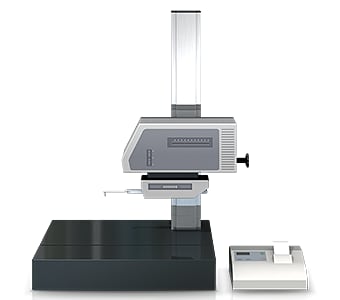

形状轮廓测量仪是使用被称为探针的触针,沿目标物表面移动,对其轮廓形状进行测量、记录的装置。近年来还出现了用激光代替触针,通过非接触式的轮廓描绘,实现复杂形状测量的机型。部分机型还能进行上下两面的测量。
对于想要测量的轴承不良,形状轮廓测量仪必须准确描画测量线。
因此存在以下课题。

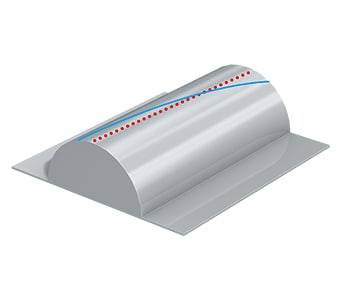

![利用形状轮廓测量仪测量轴承的课题](/Images/ss_measurement-solutions_bearing_008_2012764.png)
- 将样品固定于夹具、对样品实施水平调整等作业十分耗时。而且,为了准确地实施水平调整,必须具备形状轮廓测量仪的相关知识和技能。
- 形状轮廓测量仪的触针以触针臂上的支点为中心上下进行圆弧运动,而触针前端位置也会沿着X方向移动,因此X轴数据会发生误差。
- 使针按照预期通过的作业非常困难,针的微小偏移就会造成测量值偏差。
- 因为必须对准特定位置实施测量,所以很难增加测量数。
- 由于只能取得部分测量值,无法以面为单位进行评估。

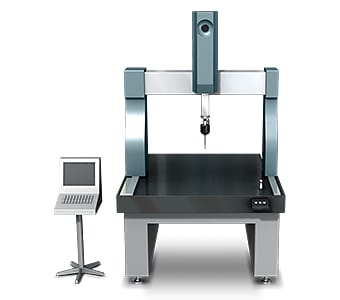

三坐标测量仪的测量课题
![三坐标测量仪的测量课题](/Images/ss_measurement-solutions_bearing_009_2012765.png)
例如,待测量部分的面积很小,只有1 mm2时,要用探头对准该位置,制作虚拟面并准确测量,是极为困难的。此外,测量微小部分的三维形状时,测量点更少,难以准确掌握形状。而且,统计测量数据、与图纸进行比较等工作需要花费大量精力。
轴承测量的课题解决方法
形状轮廓测量仪以点和线为单位接触立体目标物和测量位置,同时进行测量,因此存在难以掌握整体形状、测量值可靠性较低等课题。为解决这些测量课题,基恩士开发了3D轮廓测量仪“VR系列”。
以非接触的方式,以面为单位来准确捕捉目标物的3D形状。此外,最快1秒完成载物台上目标物的3D扫描,高精度地测量三维形状。因此,测量结果不会产生偏差,可瞬间实施定量测量。下面具体介绍这些优点。
优点1:以面为单位测量3D形状
测量所需的作业是,将目标物放置到载物台上,然后只需按下按钮即可。无需严格定位等预先准备,即使没有测量仪的知识和经验,也能立即实施高精度测量。
![优点1:以面为单位测量3D形状](/Images/ss_measurement-solutions_bearing_010_2012766.jpg)
与形状轮廓测量仪不同,可提取载物台上放置的目标物的特点,并自动补正位置,因此测量作业无需配置专人操作,不熟悉操作的人员也可轻松快速地完成测量。此外,还可将达到300mm×150mm的大范围进行拼接测量,以及同时测量载物台上放置的多个目标物。
采用“VR系列”,通过只需放置于载物台并按下按钮的操作,即使是像轴承这样具有复杂形状的目标物,也能准确地进行形状测量。
优点2:丰富的辅助工具,实现无偏差的测量

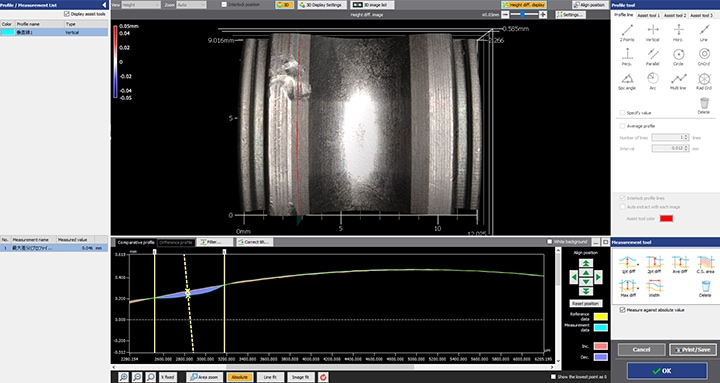

对于扫描后的3D形状数据,可在电脑画面上使用工具,在各位置准确描画垂直的轮廓线,因此测量结果不会产生偏差。
![优点2:丰富的辅助工具,实现无偏差的测量](/Images/ss_measurement-solutions_bearing_011_2012767.jpg)
通过使用丰富的辅助工具,可简单设定目标测量内容。例如,使用工具中的垂直线工具,即可轻松准确地确定轴承外径的测量线。
![球中心](/Images/ss_measurement-solutions_bearing_012_2012768.png)
![圆柱轴](/Images/ss_measurement-solutions_bearing_013_2012769.png)
![中点](/Images/ss_measurement-solutions_bearing_014_2012770.png)
![交点](/Images/ss_measurement-solutions_bearing_015_2012771.png)
![高度最大](/Images/ss_measurement-solutions_bearing_016_2012772.png)
![高度最小](/Images/ss_measurement-solutions_bearing_017_2012773.png)
![中线](/Images/ss_measurement-solutions_bearing_018_2012774.png)
![垂直线](/Images/ss_measurement-solutions_bearing_019_2012775.png)
除简单设定外,还实现了新手也能得心应手的简单操作,因此,即使是对测量不熟练的人员,也能在最快1秒内准确完成测量。因此,不仅是试制品和试验品,增加产品测量数和检测数也易如反掌。
总结:充分改善轴承形状测量的课题与提升效率
采用“VR系列”,可通过高速3D扫描,以非接触的方式迅速、准确地测量目标物的3D形状。滚珠、滚子、轨道槽的磨损状态等棘手的测量,也可在最快1秒内完成。解决了接触式测量仪存在的各类课题。
- 以非接触的方式、以面为单位进行捕捉,使得触针难以到达的部分也可实现截面测量。小轴承也能轻松准确地进行测量。
- 使用丰富的辅助工具消除人为导致的测量值偏差。实现定量测量。
- 无需定位等操作,实现只需在载物台上放置目标物后按下按钮的简单操作。避免了配置专人执行测量作业。
- 简单、快速、高精度地测量3D形状,因此可在短时间内测量多个目标物,有助于提升质量。
另外,还能进行简单分析,例如与以往3D形状数据和CAD数据的比较、公差范围内的分布等,因此可有效应用于产品开发和制造的趋势分析、抽取检测等各种用途。
