大多数医疗设备都直接用于人体,因此需要确保高水准的质量、安全性和有效性。此外,医疗设备技术革新很快,产品改良频繁,所以评估和检测的频率也很高。即使增加样品数,也能在相同条件下准确地自动评估和检测的测量仪,大幅缩短了作业时间。下面将介绍医学/医疗设备相关技术信息以及利用形状测量激光显微系统的检测案例。

注射针

介绍注射针的各部位名称及代表性的针尖种类。

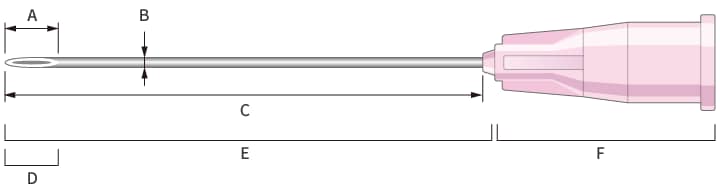

注射针的各部位名称

A
刀刃面(斜面)
B
外径(针头的粗细):G数
C
针长:英寸
D
针尖
E
针梗
F
针拴(根据G数以颜色区分)

注射针的粗细(G数)和用途

G数 外径(mm) 针拴的颜色(色码) 用途
18

ø1.2

粉色

输血

19

ø1.1

淡黄色

输血

20

ø0.9

黄色

静脉注射、静脉采血

21

ø0.8

深绿色

静脉注射、静脉采血

22

ø0.7

黑色

皮下注射、静脉注射、肌内注射、静脉采血

23

ø0.6

深蓝色

皮下注射、静脉注射、肌内注射、小儿静脉采血、动脉采血

24

ø0.55

紫色

皮下注射

25

ø0.5

橘黄色

皮下注射

26

ø0.45

褐色

皮内注射

27

ø0.4

灰色

皮内注射

* 针拴的色码,按照ISO标准统一规定。

代表性的针尖种类

Lancet point(标准斜面)

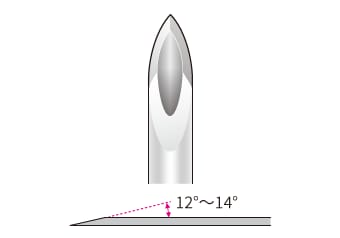

在针尖斜面的左右上形成较小的第二斜面,由此抑制穿刺时阻抗的针尖形状。这是以注射针为代表的常用针头的基本形状。尤其是用于皮下注射的Lancet point被称为标准斜面,指针尖角度在12°到14°的针尖。

Lancet point(短斜面)

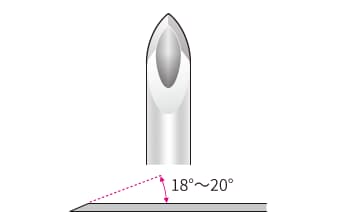

比Lancet point(标准斜面)针尖斜面短,降低了组织损伤等风险的针头便为Lancet point(短斜面)。针尖斜面的角度从18°到20°较陡,穿刺时的阻抗较大且不锋利。在采血等时有刺伤血管危险性的情形下使用。

Back cut point

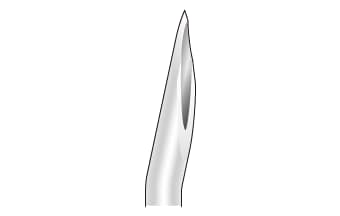

在针尖斜面的背面形成有较小针尖面的针尖形状。除了背面倒角(背面研磨)等称呼以外,从针尖侧面看起时,可以看到具有特征的山顶(突起),因此还被称为V切针头。这种针尖较为锋利,具有缓和疼痛感的效果。

Lancet point(Back eye)

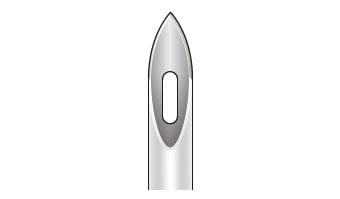

在Lancet point背面施加了孔穴加工的针尖形状。这个特征显著的孔穴是为了透析用而开发的。背面的孔穴,能够缓和血管壁的内压,并能够防止血管收缩与红血球损伤。

Hoover Point

使针尖向针尖面弯曲的便为Hoover Point。作为向埋入在皮下的端口(贮存药剂的罐)注入药剂所需的针头(端口针)而普及。无需像点滴那样保持安静,不使用时也无需特殊管理,还能够照常工作或运动。

医疗行业用途案例(注射针、手术刀)

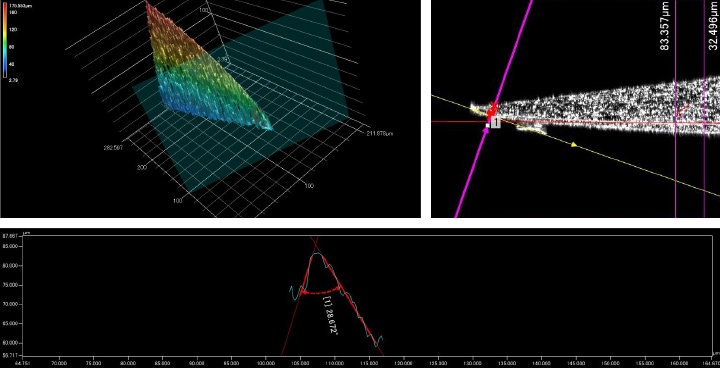

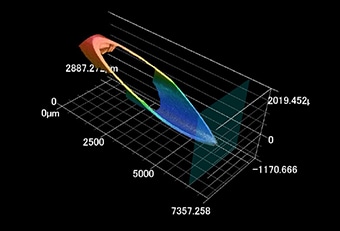

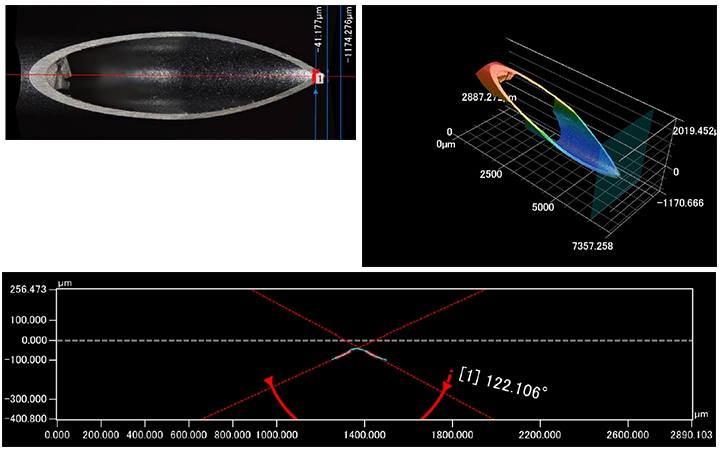

注射针的针尖角度检测
眼科用手术刀(Scalpel)的刀尖角度检测

种植体

是埋入体内的机器和材料的总称。心脏起搏器、人工关节、嵌入颌骨的人工牙根等也是种植体。
人工牙根被称为种植牙(牙科种植体)。

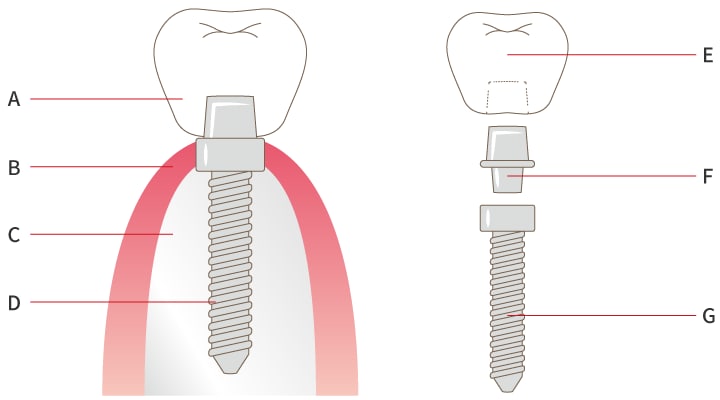

种植牙的各部分名称

A
人工牙
B
牙龈
C
颌骨
D
种植体
E
上部结构(人工牙)
F
基台(连接部分)
G
种植体(人工牙根)
上部结构(人工牙)
一种人造义齿,用粘合剂或螺钉固定在基台上。
基台(连接部分)
种植体和人工牙之间的部件称为基台。一般情况下,基台用螺钉固定在种植体上。
种植体(人工牙根)
埋在骨内的部分称为种植体。

种植牙的材质和特点

上部结构(人工牙)

氧化锆陶瓷
在美观性和强度等方面具有一定优势的是“氧化锆陶瓷”。它是在白色的非金属材料人造金刚石的氧化锆上,烧接陶瓷而成。
全陶瓷
均使用陶瓷制作的是“全陶瓷”。具有美丽的透明感和光泽,不会随着时间而老化或变色。但是,与氧化锆陶瓷、金属烤瓷相比,其强度较低,有时会出现裂纹或缺口。
金属烤瓷
在金属上烧接陶瓷制作而成的是“金属烤瓷”。不会随着时间老化或变色,但是因为含有金属结构,所以美观性较差。另外,根据使用金属的不同,需要注意金属过敏反应。
全氧化锆陶瓷
仅用耐久性出色的氧化锆所制成的是“全氧化锆陶瓷”。不会变色或损伤,不过与普通陶瓷相比,透明感和颜色效果较差。

基台(连接部分)

钛、氧化锆
连接人工牙和种植体的部分。钛的强度高,不容易生锈,耐久性出众,但由于可看到金属部分,缺乏美观性。氧化锆也具有高强度,而且不用担心金属过敏。颜色为接近牙齿颜色的白色,十分具有美观性。

种植体(人工牙根)

嵌入下颌骨。材质为钛,具备与骨头相结合的性质。

医疗行业用途案例(种植体)

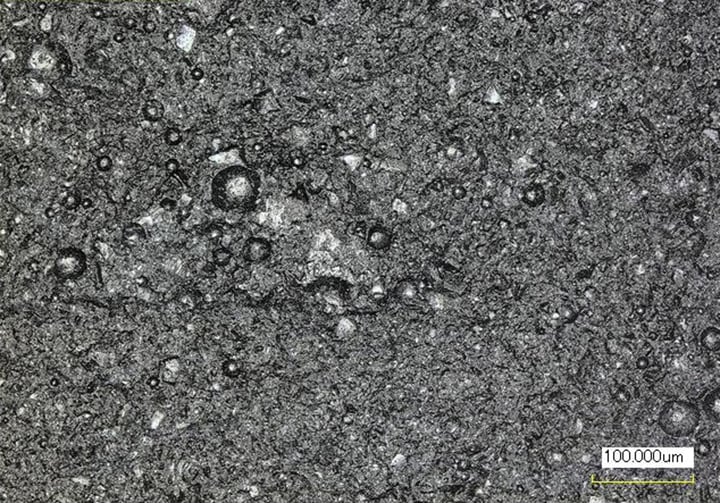

种植体表面形状检测(16 bit激光图像)
种植体表面形状检测(16 bit激光图像)

药片(tablets)

所谓的药片,是指将有效成份压缩形成的固体制剂。
药片能够随身携带并长期保存,用量也清楚易懂,是使用较为广泛的方式。

制药片机

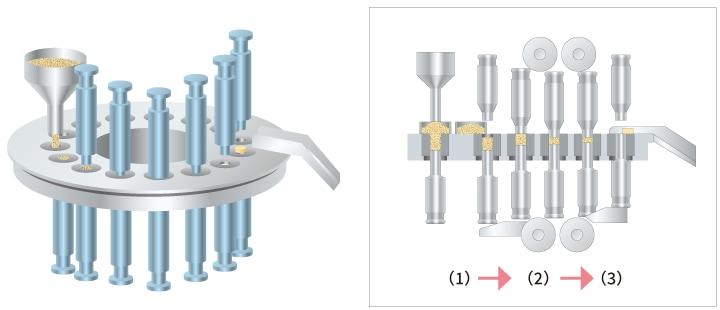

我们通常将旋转式成型机称为制药片机。这是制造药片所需的一种冲压机。自动称量粉末状药剂后放入作为固定模具的金属模具的孔中,然后通过被称为凸模的金属模具在上下方向上加压,由此制作药片形状的机械。这个机器连续进行“填充”、“压缩”、“排出”的动作。

制药片机
  1. (1)填充
  2. (2)压缩
  3. (3)排出

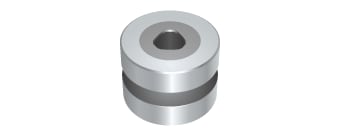

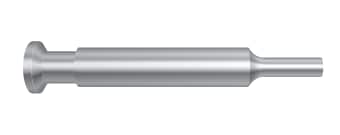

凸模
固定模具

医疗行业用途案例(药片)

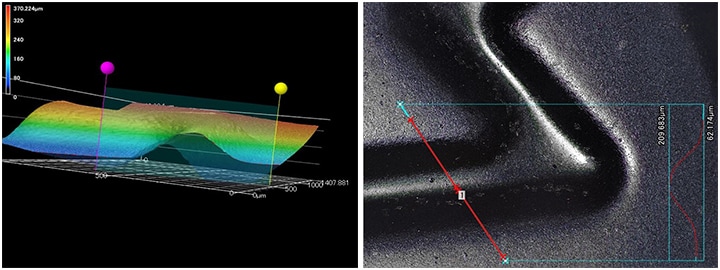

压片机的凸模形状检测

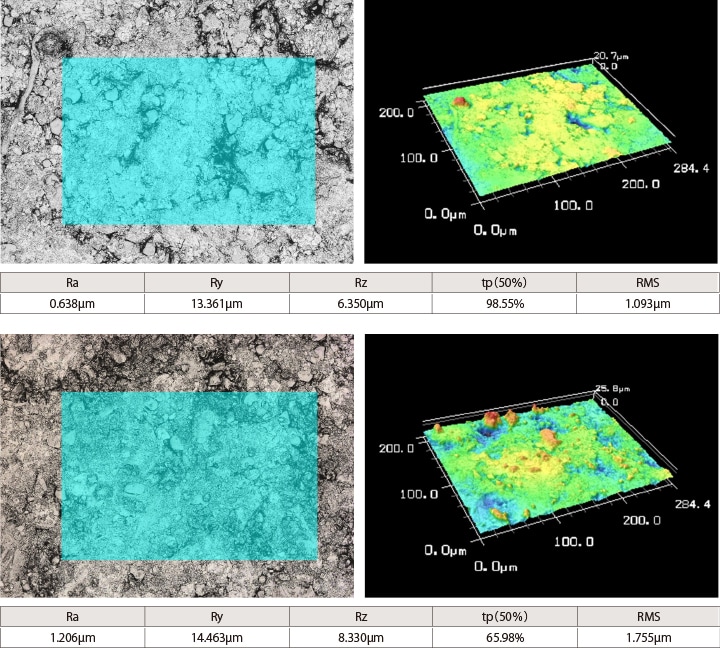

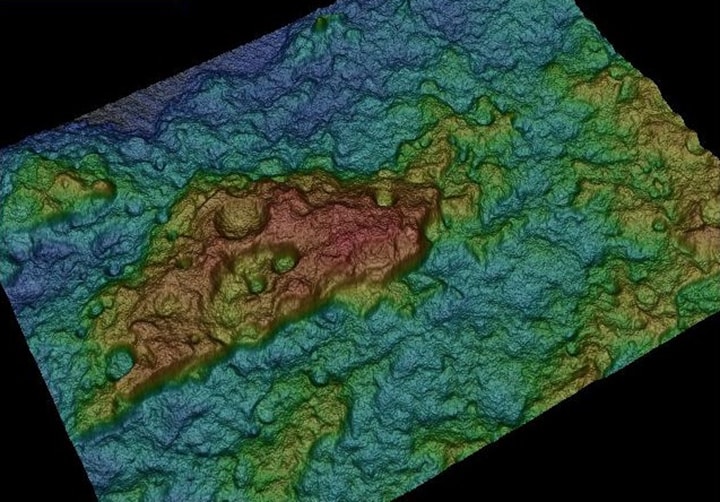

药片的表面粗糙度检测
