使用数码显微系统观察光纤
光纤是由石英玻璃或塑料制成的纤维状产品,主要用于网络通信领域。下面我们将为您介绍光纤的概要和使用数码显微系统进行观察的案例。
![使用数码显微系统观察光纤](/Images/ss_vhx-casestudy_c_optical-fiber_001_2033531.jpg)
光纤和光纤电缆的结构

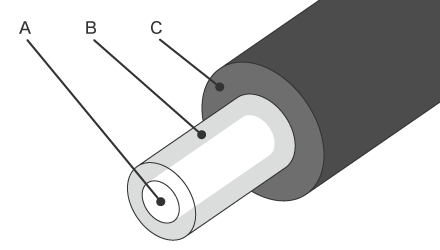

- 光纤芯线
-
采用双层结构,中心部分的芯作为光的传输路径,其周围覆有折射率比芯更低的包层。
- A:芯
- B:包层
- C:包覆层

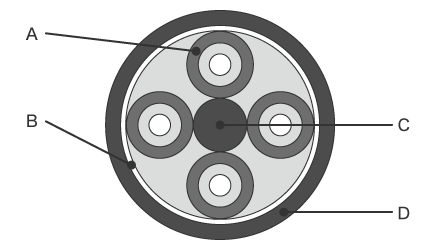

- 光纤电缆
-
电缆中心有受拉构件,能够缓和敷设时的张力。
- A:光纤芯线
- B:压卷带
- C:受拉构件
- D:外包覆层
使用光纤的优点
- 与以往使用电话线的ADSL方式(50 Mbps)相比,可实现高速、大容量通信(1000 Mbps)*
与之前的ADSL比较的情况 - 传输损失较少,可实现长距离通信
- 不属于电气通信,所以不会受电磁干扰的影响
- 1根光纤的外径含包覆层在内仅0.25 mm,纤细且轻量
- 光纤的原材料是石英,与铜相比,更省资源、寿命更长
- 不会发生短路事故,防爆
多模光纤和单模光纤
光纤分为多模光纤和单模光纤两种。
单模光纤芯径约为10微米,只能传输一个光脉冲。而多模光纤的芯径则较大,约50微米,能够传输反射角度不同的多个光脉冲。

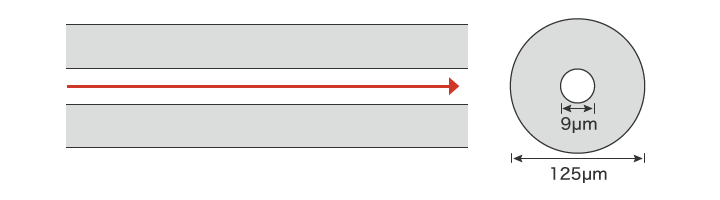

- 单模光纤
-
适合数km以上的中长距离传输。被应用于城市内、城市间、国际海底通信等领域。
芯径:9 μm

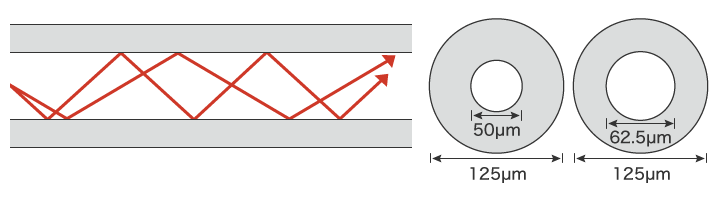

包层直径:125 μm - 多模光纤
-
适合数m至数百m的短距离传输。被应用于楼宇内、设备间的配线。
芯径:50 μm或62.5 μm
包层直径:125 μm
使用数码显微系统观察光纤表面瑕疵的案例
下面将介绍使用基恩士的4K数码显微系统“VHX 系列”观察光纤表面瑕疵的新案例。
