要让打印机、复合机实现稳定打印,就必须使用大量复杂的构成部件并确保组装精度。还必须对打印纸的品质和特性,油墨渗染、碳粉定着等进行高精度的综合观察、分析及评估。
下面我们将为您介绍使用新型4K数码显微系统的新应用案例。

打印机的打印品质及构成部件的观察、分析

打印机、复合机、关联产品的品质与研究开发

打印机的打印形式多种多样,其中“喷墨打印机”和“激光打印机”是目前的主流产品。而在开具收据、发票,传真机打印及物流现场的条码打印方面,“热敏打印机”更为常用。
在打印机、复合机向着高功能化、省空间化发展,追求更高速、高精细稳定打印的背景下,市场对构成部件的精度与品质要求也越来越高。其中不仅涉及打印机、复合机的机械部件,各式各样的打印纸、油墨渗染、碳粉定着等特性也会对打印品质造成影响,各家企业正在竞相开展相关的研究开发,追求更高的品质。
为了用更高功能的喷墨打印机、激光打印机、热敏打印机等打印设备实现高品质打印,需要对各式各样的构成部件、油墨、碳粉、感光材料、打印纸等进行测试及研究。与此同时,在用显微镜等仪器进行样本的观察、分析、计算、测量及评估时,也要从产品研究开发、品质保障、品质管理的观点出发,追求更高的精度。

打印机及关联产品研究开发中面临的观察、分析、评估难题

在打印机的研究开发中,快速实现正确评估尤为关键。在以快速研制优秀产品为目标的研究开发竞争中,评估缓慢及错误会构成极大的劣势。使用传统显微镜进行观察、分析、评估时,可能会面临如下难题。

  • 观察倍率越高,越难定位对焦,对于凹凸不平的表面只能进行局部对焦,观察费时费力。
  • 在对色调较浅的打印纸及碳粉进行放大观察时,由于分辨率不足,无法进行详细观察。
  • 如需进行2D、3D计算及测量,还需要换用其他检测仪器,检测费时费力。

在下一项内容中,我们将介绍使用4K数码显微系统解决传统难题,通过简单操作,快速实现更清晰观察和更正确分析、测量、评估的应用案例。

与打印机(构成部件、易耗品、打印品质)相关的观察、分析、测量、评估应用案例

20多年来,基恩士始终致力于收集客户心声,持续开展以新一代数码显微系统为目标的优化及改良。经过多年的努力,融合全新光学系统、图像处理技术和基恩士特色的先进显微系统——高精细4K数码显微系统“VHX系列”终于诞生。不仅能通过简单操作实现基于高分辨率4K画质的清晰高倍率观察,还能仅用1台设备,快速完成准确的2D/3D测量、自动面积测量等一系列作业。
下面将介绍“VHX系列”在打印机相关行业中的应用案例。

在打印纸(各类打印机的打印纸)领域的应用案例

喷墨打印纸、各类打印纸的观察

传统金相显微镜无法观察纸张表面的细微形状,用扫描电子显微镜(SEM)观察则会耗费大量的准备时间。
4K数码显微系统“VHX系列”则能够轻松获取4K高精细图像,快速清晰地观察纸张表面的细微形状及纤维状态。

用4K数码显微系统“VHX系列”观察喷墨打印纸的表面形状

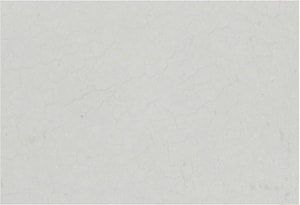

传统设备( 8 bit 100×)
传统设备( 8 bit 100×)
VHX系列(16 bit 100×)
VHX系列(16 bit 100×)

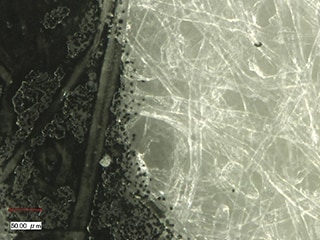

用4K数码显微系统“VHX系列”观察打印纸表面的纤维
左:普通/右:可调照明
左:普通/右:可调照明

标签纸不良分析与基于3D形状测量的定量评估

4K数码显微系统“VHX系列”能够直接使用高分辨率的放大图像,实现准确的3D形状测量。不仅能用颜色标示凹凸的高度信息,还能进行三维尺寸测量、轮廓测量,获取测量值。

能够解决传统不良分析中的评估偏差问题,实现定量评估。无需再用其他测量仪进行检测,仅用1台“VHX系列”,就能进行包括观察、分析、测量在内的所有操作,还能用图像和数值创建报告,快速完成一系列作业。

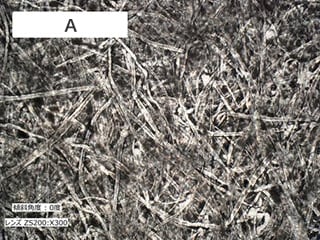

A. 良品样品(300×)
A. 良品样品(300×)
用4K数码显微系统“VHX系列”进行标签纸的不良分析、3D形状测量

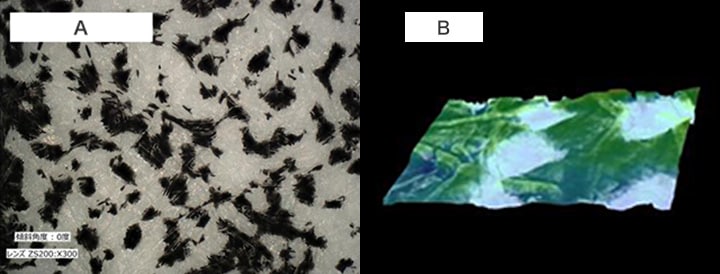

A. 不良样品的分析(300×) B. 不良样品的3D形状测量
  1. A. 不良样品的分析(300×)
  2. B. 不良样品的3D形状测量
A. 再现样品的分析(300×) B. 再现样品的3D形状测量
  1. A. 再现样品的分析(300×)
  2. B. 再现样品的3D形状测量
A. 残迹样品的分析(300×) B. 残迹样品的3D形状测量
  1. A. 残迹样品的分析(300×)
  2. B. 残迹样品的3D形状测量

激光打印机方面的应用案例

碳粉定着状态的高倍率观察

4K数码显微系统“VHX系列”配备了高分辨率HR镜头与电动镜头转换器,能够进行20至6000倍的自动倍率转换,实现“无缝缩放”。省去了更换镜头的繁琐步骤,可通过直观操作进行放大观察。
使用传统显微镜,对具有立体纤维结构的打印纸进行高倍率观察时,受到景深的限制,只能进行局部对焦。

“VHX系列”则配备了“实时深度合成”功能,可实现约为传统显微镜20倍的大景深,能够拍摄全幅对焦图像,清晰呈现纸张的结构与碳粉的定着状态。借助上述功能,可实现正确快速的观察及分析。

用4K数码显微系统“VHX系列”高倍率观察碳粉定着状态

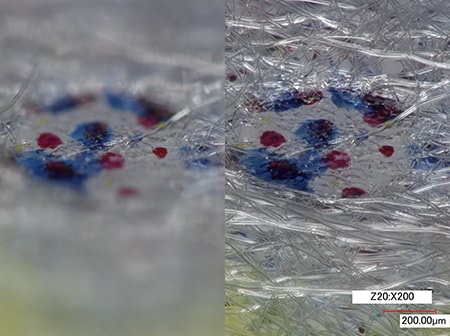

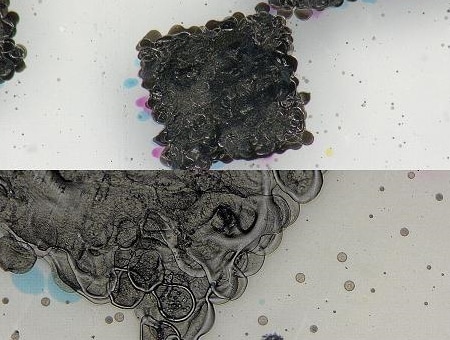

左:普通/右:深度合成(200×)
左:普通/右:深度合成(200×)

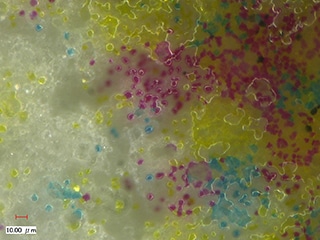

上:微分干涉/下:同轴落射
表面凹凸的3D形状、轮廓测量
4K高精细图像实现的碳粉定着状态高倍率观察示例

碳粉定着状态的定量评估

4K数码显微系统“VHX系列”不仅能实现高分辨率的高倍率观察,还能直接实施快速准确的自动面积测量和3D形状测量。
在自动面积测量中,即便遇到纸张这种表面凹凸不平的目标物,也只需在图像上指定测量范围,就能自动进行碳粉颗粒的高精度分析。而在3D形状测量中,仅需数秒就能根据三维尺寸及高度数据,用颜色划分标示3D形状,实现流畅的分析及对比。

还能预设模板,用获取到的图像和数值自动创建报告。
“VHX系列”不仅能进行定量评估,还能用1台设备连续快速地完成一系列操作,使作业时间实现飞跃性的缩短。

用4K数码显微系统“VHX系列”高倍率观察碳粉定着状态

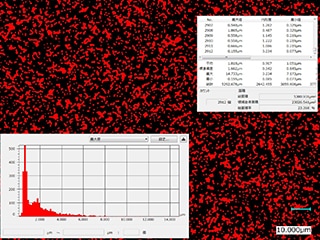

碳粉定着状态的自动面积测量(2000×)
碳粉定着状态的自动面积测量(2000×)
3D形状的测量与对比
3D形状的测量与对比

海绵辊的观察

传统显微镜景深有限,分辨率也不足,难以观察海绵辊复杂的凹凸形状。4K数码显微系统“VHX系列”则配备了“无缝缩放”和“实时深度合成”功能,能够通过直观操作,进行最高6000倍的自动倍率切换,在高倍率观察时也能对观察部位拍摄全幅对焦的高分辨率图像,用简单操作观察海绵辊的细微凹凸形状。

用4K数码显微系统“VHX系列”放大观察海绵辊

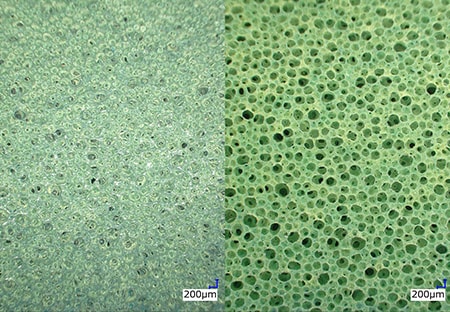

低倍率观察 左:普通/右:可调照明(30×)
低倍率观察 左:普通/右:可调照明(30×)
高倍率观察 左:普通/右:深度合成(200×)
高倍率观察 左:普通/右:深度合成(200×)

喷墨打印机方面的应用案例

油墨的渗染观察

用传统金相显微镜进行油墨渗染的高倍率观察时,若样品截面的品质不达标,截面的细微倾斜会导致无法对焦,难以顺利观察。
4K数码显微系统“VHX系列”则配备了“实时深度合成”功能,即使截面有倾斜,也能轻松获取样品截面全幅对焦的清晰图像。
这样一来,使用者就能快速进行不受样品条件影响的正确渗染观察。

用4K数码显微系统“VHX系列”观察油墨渗染

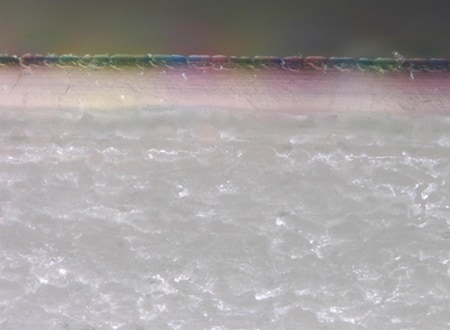

油墨渗染的高倍率观察、深度合成
油墨渗染的高倍率观察、深度合成

油墨附着情况评估

4K数码显微系统“VHX系列”能够拍摄高精细4K图像,清晰观察油墨的表面状态,对油墨附着情况进行正确评估。

用4K数码显微系统“VHX系列”评估油墨附着情况

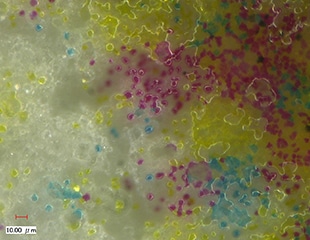

油墨的表面状态观察
油墨的表面状态观察

热敏打印机方面的应用案例

热敏打印头的3D测量

热敏打印机的工作原理分为两种,一种是热传式,即通过加热涂布在胶带上的油墨进行转印;另一种则是热感式,用发热体接触受热会变色的感热纸,进行打印。无论是哪种方式,热敏打印头的品质都会直接影响字符及条码的打印清晰度。对于自带条码打印功能的终端等,尤其需要对小型热敏打印头进行高精度检测。
4K数码显微系统“VHX系列”能够利用高分辨率4K图像,快速完成准确的3D形状测量及指定位置轮廓测量。“VHX系列”不仅能用1台设备观察磨损,还能快速完成定量评估。

用4K数码显微系统“VHX系列”测量热敏打印头的磨损

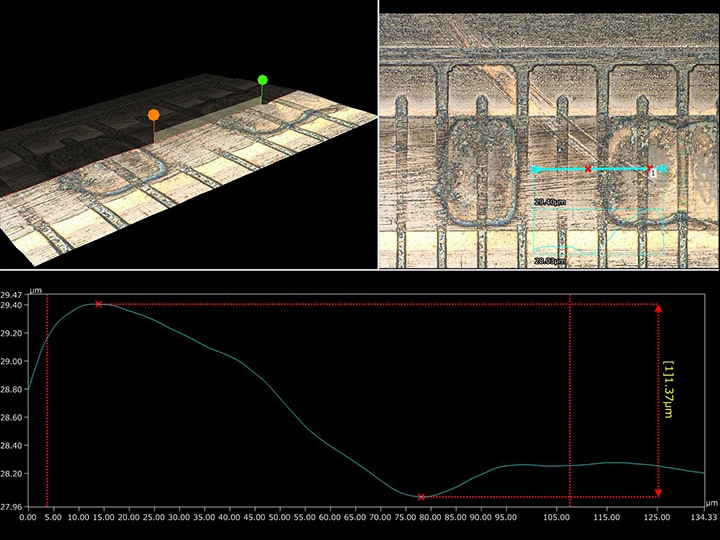

热敏打印头的3D形状、轮廓测量
热敏打印头的3D形状、轮廓测量

其他打印机部件的品质保障及品质管理

正时皮带的磨损观察

4K数码显微系统“VHX系列”能够借助大景深,对类似于正时皮带的立体部件拍摄全幅对焦的高精细图像。

用4K数码显微系统“VHX系列”观察正时皮带的磨损

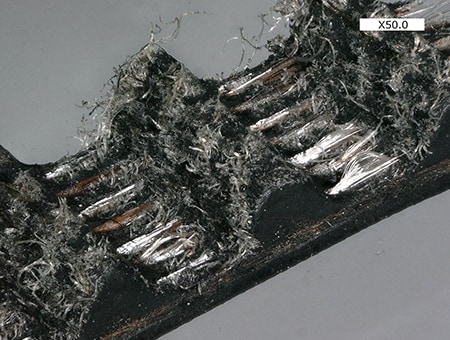

磨损部位的观察(50×)
磨损部位的观察(50×)

塑料(树脂)齿轮接触面的观察、3D测量

打印机必须确保众多构成部件正常发挥功能,才能实现稳定的运行与打印品质。因此,在包括小型塑料齿轮、外盒尺寸形状和部件组装在内的各个环节,都必须达到足够高的精度。

使用4K数码显微系统“VHX系列”,对于过去因对比度过低而难以观察的塑料部件的细微不良,以及尺寸/组装不良等造成的痕迹,也能进行清晰捕捉。
还能直接使用观察图像进行3D形状及轮廓测量,可以用详细数值进行正确评估。

用4K数码显微系统“VHX系列”进行树脂齿轮接触面的观察、3D测量
树脂齿轮(20×)的观察及接触面(50×)的观察、3D形状、轮廓测量
树脂齿轮(20×)的观察及接触面(50×)的观察、3D形状、轮廓测量

打印机部件的细微裂纹观察

对于传统显微镜因分辨率不足等原因而难以观察的细微裂纹,4K数码显微系统“VHX系列”也能清晰观察。

用4K数码显微系统“VHX系列”观察打印机部件的细微裂纹

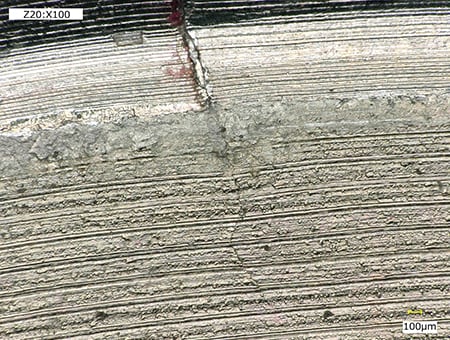

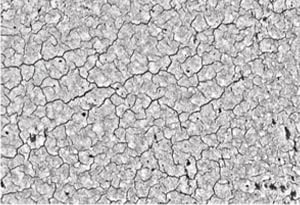

细微裂纹的观察(100×)
细微裂纹的观察(100×)

有助于打印机、复合机及关联产品研究开发的全新解决方案

打印机、复合机的构成部件及关联产品多种多样,显微系统需要对各类目标物实施观察、分析及评估。
除了上文中介绍的功能外,4K数码显微系统“VHX系列”还配备了许多能够在研究开发现场有效发挥作用的功能。包括对有光泽目标物也能进行清晰观察的“消除光晕”功能、“去除环形光晕”功能,能够以任意角度进行观察的“全方位观测系统”、高功能照明系统等,可以为研究开发提供全面支持。

如需了解“VHX系列”的详情,欢迎点击下列按钮,下载查阅产品目录或随时咨询。
