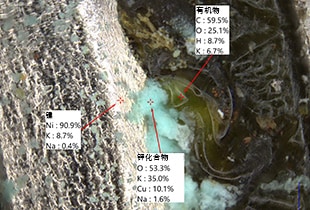

利用LIBS(激光诱导击穿光谱法)在数码显微系统下的元素判别
LIBS(激光诱导击穿光谱法)是使用脉冲激光来确定元素成分的一种元素判别手法。下面我们将为您介绍LIBS的概要和使用数码显微系统进行元素判别的案例。
![利用LIBS(激光诱导击穿光谱法)在数码显微系统下的元素判别](/Images/ss_vhx-casestudy_o_libs_001_2083207.jpg)
什么是LIBS(激光诱导击穿光谱法)

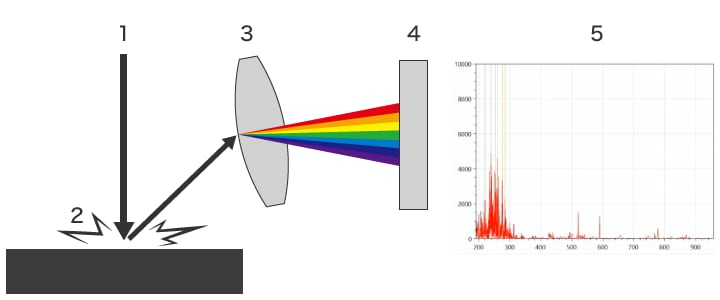

LIBS是Laser Induced Breakdown Spectroscopy的略称,其使用脉冲激光照射样品,然后用分光器分解所产生的等离子体的波长,通过分析各个波长的光强度来确定所含元素成分的一种元素判别手法。
NASA的火星探查也使用该分析手法,可以判别出空气中的元素。
![](/Images/ss_vhx-casestudy_o_libs_002_2083208.png)
- 用脉冲激光照射样品。
- 样品表面发生等离子发光。
- 用分光器按波长分解等离子发出的光。
- 使用检测仪获取每种波长的强度数据。
- 从获得的强度数据中获取光谱,计算所含元素的比例。
使用LIBS的优点
LIBS拥有以下优点。
- 可以从氢(H)、锂(Li)等轻元素开始检测。
- 无需抽真空。
- 无需实施切断、研磨、导电性处理等预处理。
- 由于可以在空气中使用,因此不限制试料大小。
- 光点直径约10微米,可以分析微小样品。
- 可以分析液体。
- 通过连续发射脉冲,可以进行深度方向的元素判别。(多层分析功能)
使用数码显微系统判别元素的案例
为您介绍使用基恩士的4K数码显微系统“VHX系列”和激光元素判别模块“EA-300系列”判别元素的应用案例。

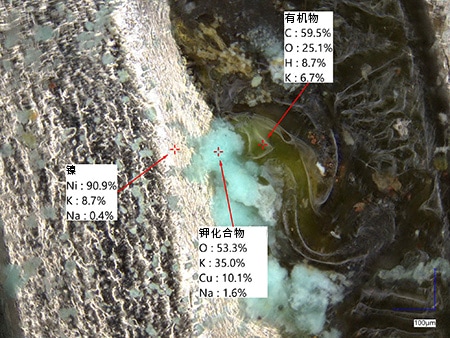

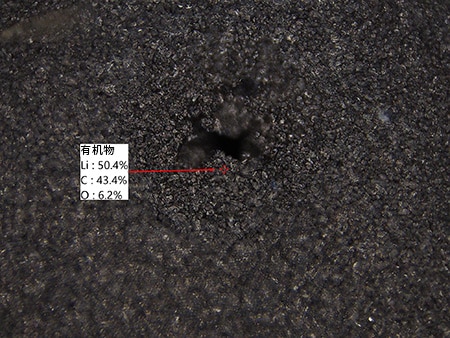

电池行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_003_2083209.jpg)
![](/Images/ss_vhx-casestudy_o_libs_004_2083210.jpg)

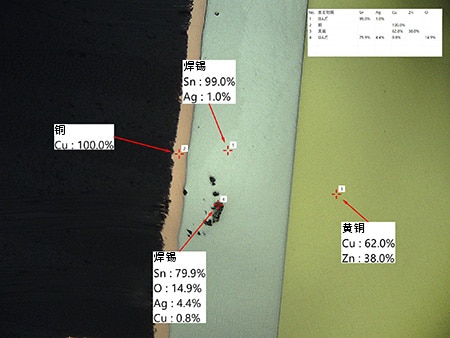

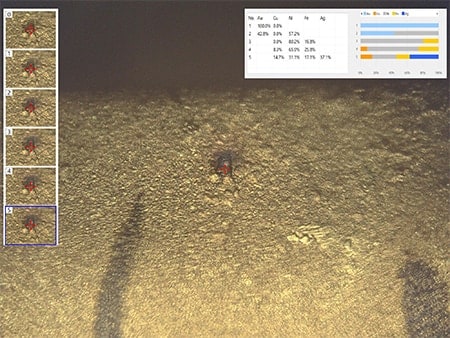

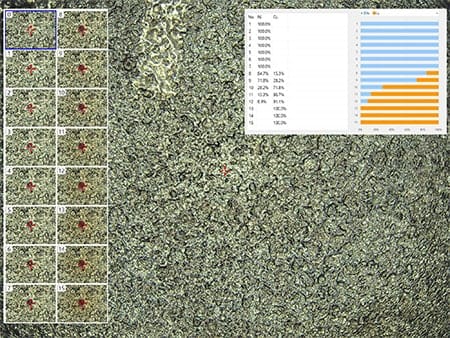

电镀行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_005_2083213.jpg)
![](/Images/ss_vhx-casestudy_o_libs_006_2083214.jpg)
![](/Images/ss_vhx-casestudy_o_libs_007_2083215.jpg)

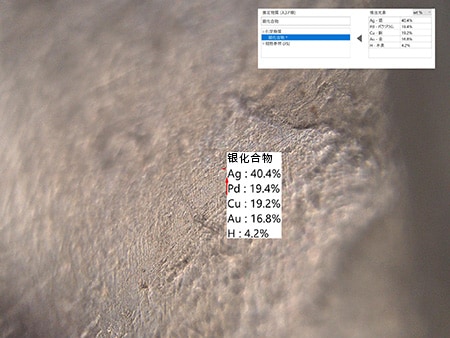

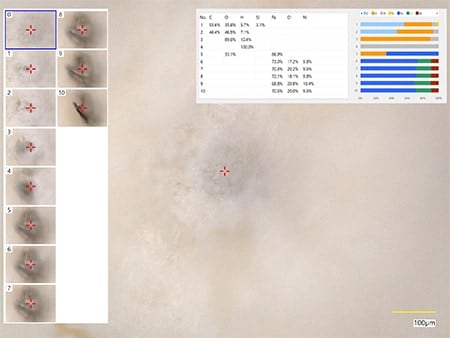

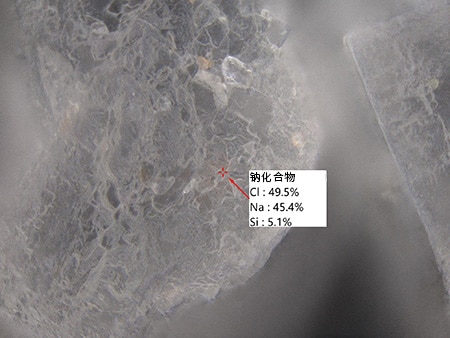

食品和制药行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_008_2083216.jpg)
![](/Images/ss_vhx-casestudy_o_libs_009_2083217.jpg)
![](/Images/ss_vhx-casestudy_o_libs_010_2083218.jpg)

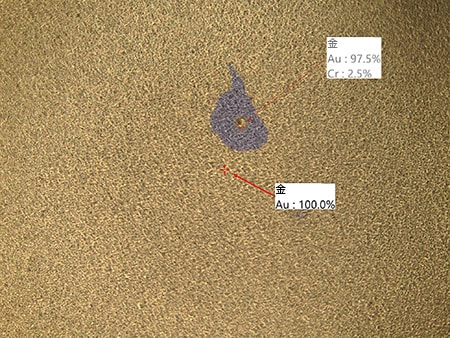

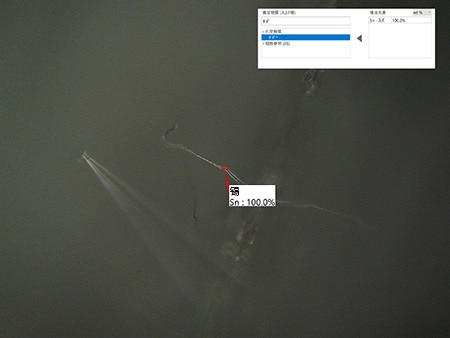

电子部件和半导体行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_011_2083219.jpg)
![](/Images/ss_vhx-casestudy_o_libs_012_2083220.jpg)
![](/Images/ss_vhx-casestudy_o_libs_013_2083221.jpg)

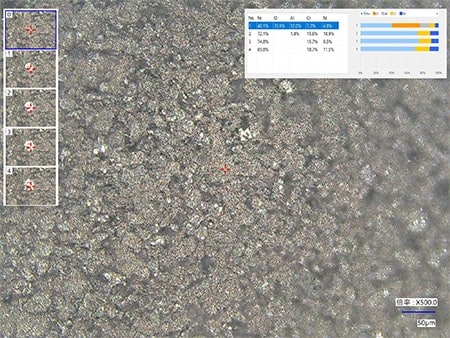

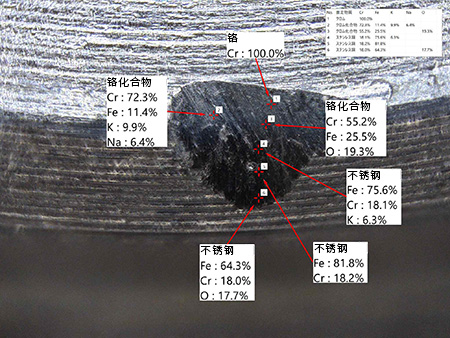

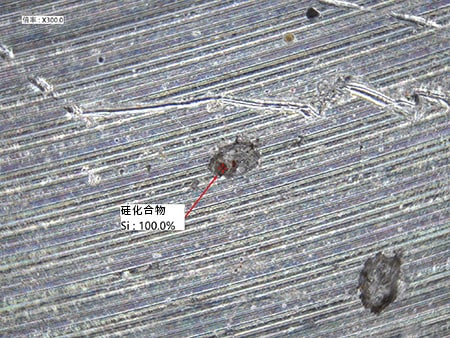

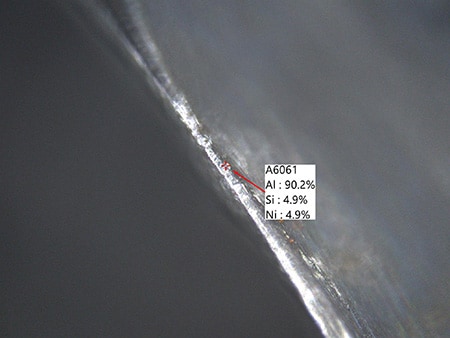

汽车行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_014_2083222.jpg)
![](/Images/ss_vhx-casestudy_o_libs_015_2083223.jpg)
![](/Images/ss_vhx-casestudy_o_libs_016_2083234.jpg)
![](/Images/ss_vhx-casestudy_o_libs_017_2083235.jpg)

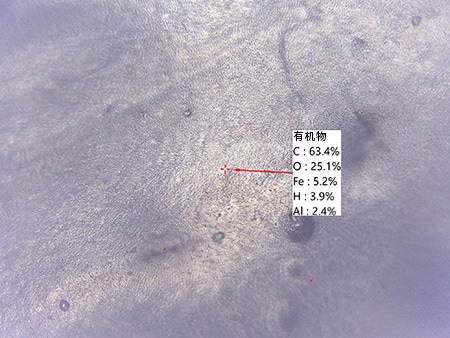

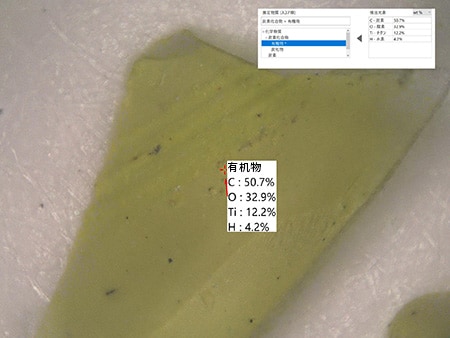

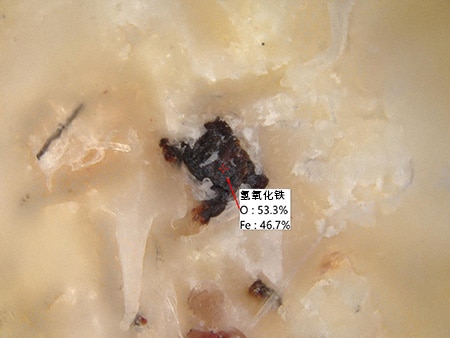

化学行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_018_2083238.jpg)
![](/Images/ss_vhx-casestudy_o_libs_019_2083239.jpg)
![](/Images/ss_vhx-casestudy_o_libs_020_2083240.jpg)
![](/Images/ss_vhx-casestudy_o_libs_021_2083241.jpg)

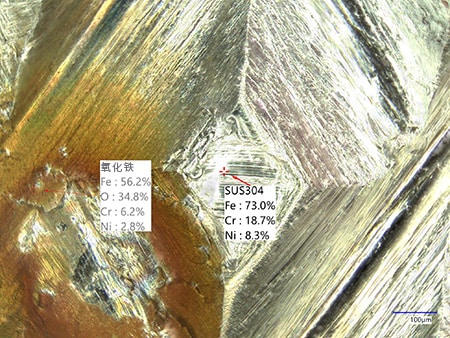

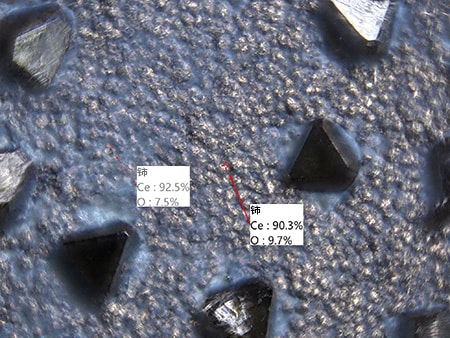

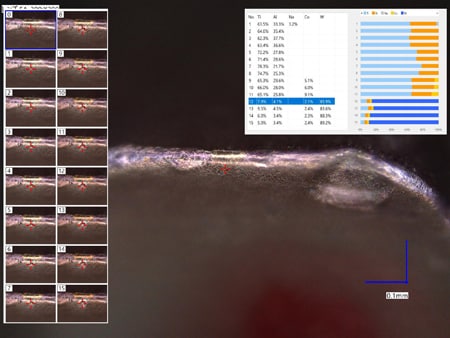

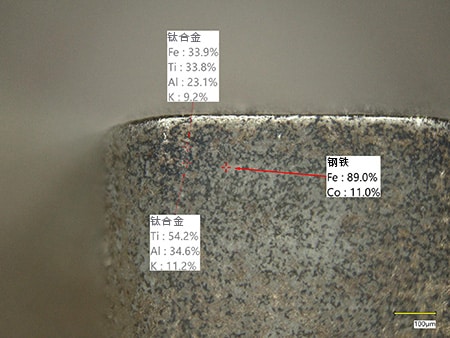

金属行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_022_2083242.jpg)
![](/Images/ss_vhx-casestudy_o_libs_023_2083243.jpg)
![](/Images/ss_vhx-casestudy_o_libs_024_2083246.jpg)
![](/Images/ss_vhx-casestudy_o_libs_025_2083249.jpg)

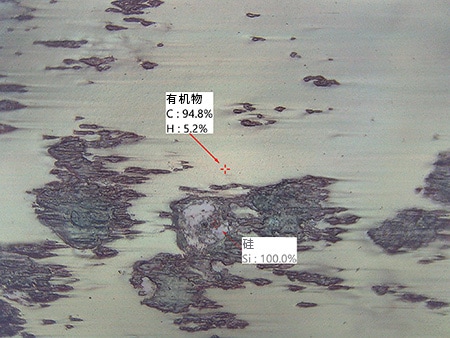

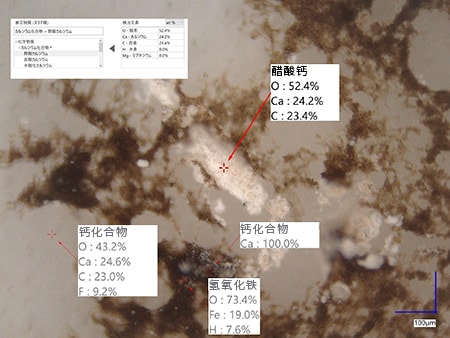

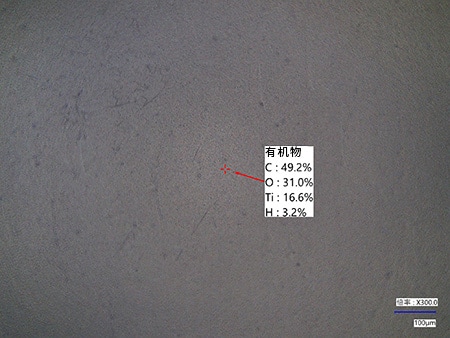

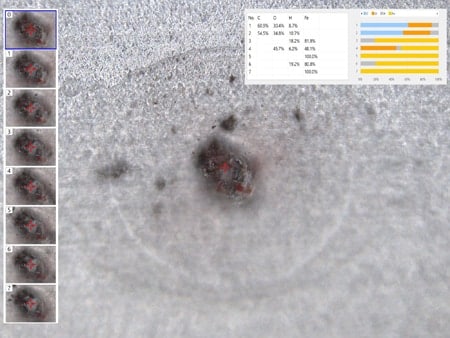

薄膜和片材行业导入用途案例
![](/Images/ss_vhx-casestudy_o_libs_026_2083250.jpg)
![](/Images/ss_vhx-casestudy_o_libs_027_2083251.jpg)
![](/Images/ss_vhx-casestudy_o_libs_028_2083252.jpg)
![](/Images/ss_vhx-casestudy_o_libs_029_2083253.jpg)

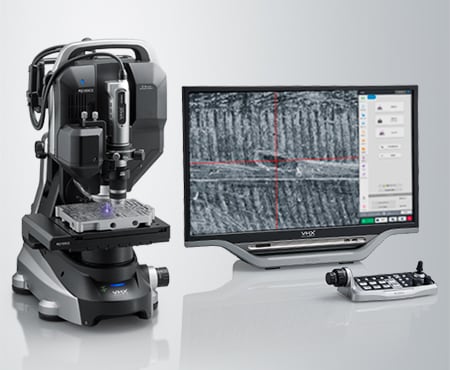

基恩士元素判别模块EA-300系列的特点
使用显微系统观察的同时,直接对感兴趣的位置进行元素判别
![](/Images/ss_vhx-casestudy_o_libs_030_2083254.jpg)
![](/Images/ss_vhx-casestudy_o_libs_031_2083255.jpg)
超高速LIBS分析
仅需放置到载物台上就能一边观察,一边在空气中进行元素判别。无需破坏目标物或者导电性处理、抽真空。
采用激光诱导击穿光谱法,使用安全性高的1类激光。通过激光对目标物表面实施等离子处理,使用宽频带(深紫外线~近红外线)、高分辨率分光器进行发光色检测。通过同轴安装显微观察系统,可检测目标位置的元素。
![A:纳秒激光 B:等离子发光](/Images/ss_vhx-casestudy_o_libs_032_2083257.jpg)

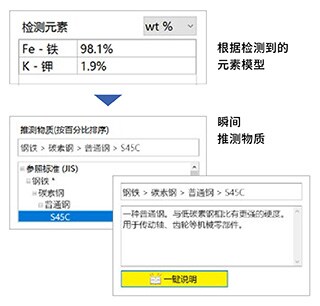

AI-启发
合理判断元素判别后的物质。
内部数据库包含数千种元素模型,不仅查明检测到的元素,还可瞬间推测物质名称。物质数据呈层级结构,可简单确认固有名称乃至统称及其说明。并且,通过积累公司内的判别结果,还能搜索以往检测到相同物质的案例。不需要专业知识,立即轻松判断物质。
![AI-启发](/Images/ss_vhx-casestudy_o_libs_033_2083259.jpg)
