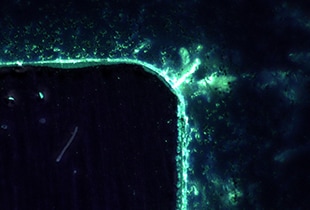

利用UV光(黑光)拍摄
UV光也被称为黑光,会放射出肉眼仅略微可见的紫外线。
下面我们将为您介绍利用UV光的数码显微系统的拍摄、分析案例。
![利用UV光(黑光)拍摄](/Images/ss_vhx-casestudy_o_ultraviolet-light_001_2029699.jpg)
UV光和荧光
UV光是产生紫外线的光,使用于荧光观察。
荧光是指吸收某一波长的光,放出波长比所吸收光的波长更长的光。
用数码显微系统的利用UV光拍摄案例
UV光也有用于室内视觉效果的情形,但基恩士的4K数码显微系统“VHX系列”,用于各种荧光材料的观察、矿物学、法医学(科学搜查)、医学、生物学等各种目的。
在医学,生物学的荧光观察中,一般使用荧光显微镜,但工业用途中可以通过运用UV光来实现观察。

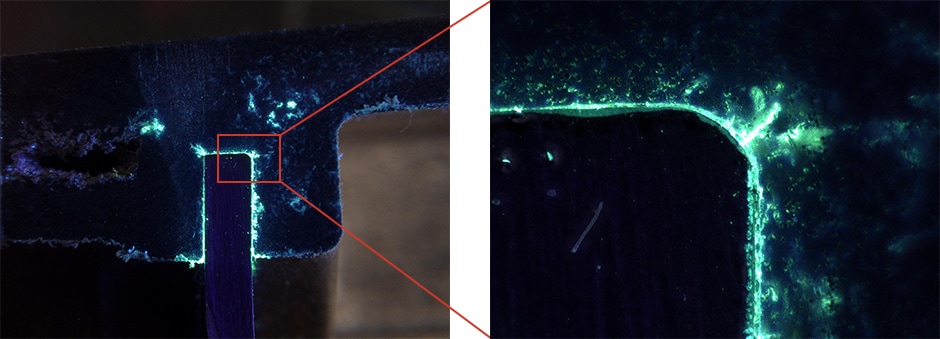

渗透检测PT(Penetrant Test)
航空行业和汽车行业中,使用荧光渗透剂来观察肉眼看不见的微小划痕和裂纹。
将荧光涂料散布在目标物上并进行清洗后,在伤痕和裂纹内会残留荧光剂。在那里照射UV光会发出荧光,所以可以用肉眼和相机确认。想以高倍率拍摄微小的伤痕时,使用“VHX系列”。
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_002_2029700.jpg)
- 左:20×
- 右:200×

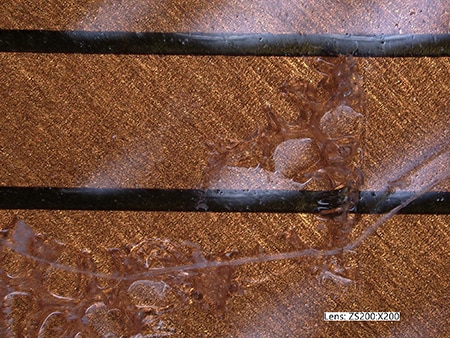

对印刷电路板的焊剂残留进行检查和异物确认
因为印刷电路板的焊剂在黑光下荧光,所以可以确认残留的焊剂。此外,也易于发现造成短路的灰尘等异物,因此有助于电子部件的检查。
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_003_2029701.jpg)
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_004_2029702.jpg)
确认矿物、宝石等
虽然根据成分不同并不一样,但可利用荧光反应对宝石、矿物等进行鉴定。
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_005_2029703.jpg)
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_006_2029704.jpg)
确认灰尘、污垢等
若用黑光照射灰尘,会发出白色的荧光。在科学搜查中,可特定附着的纤维。除此之外,狗、猫、人的尿液飞沫等也会在黑光下产生反应,所以也可以用于确认清扫等。
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_007_2029705.jpg)
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_008_2029706.jpg)
活体观察(果蝇)
在生物系的用途中,可以透过生物体内进行观察。
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_009_2029707.jpg)
![](/Images/ss_vhx-casestudy_o_ultraviolet-light_010_2029708.jpg)
