卡门涡流流量计的原理与特点
流量计/流量传感器有许多种类。此处汇总了卡门涡流流量计的原理与特点。

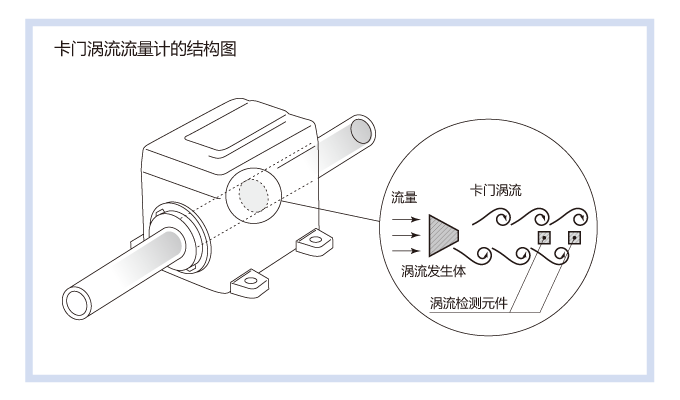

此设备属于涡流流量计,利用的是西奥多·冯·卡门(Theodore von Karman)于1912年从理论上证明的一个定律。在流动的流体中存在柱状障碍物(涡流发生体)时,将会在下游生成交替涡流。
流体的流速与涡流频率互成比例。因此,检测涡流脉冲数量便能够测出流量。主要检测方法是使用压电元件来感测涡流振动。不过使用超声波来检测涡流振动更为可靠。
优点 | ・没有机械可动部件 • 可以检测液体、气体以及蒸汽 • 由于没有电极,因此具有耐化学性优异的特点 • 量程大、精度高 |
---|---|
缺点 | ・由于它会限制流道,因此将发生压力损失 • 水垢与包含固体的液体会造成堵塞 • 对高粘度流体不适用 • 对管道振动敏感 • 需要一段直管 |
