GL-R 配线示例1
EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 5芯 | 例)GL-RP5N |
---|---|---|
接收器电缆 | 5芯 | 例)GL-RP5N |

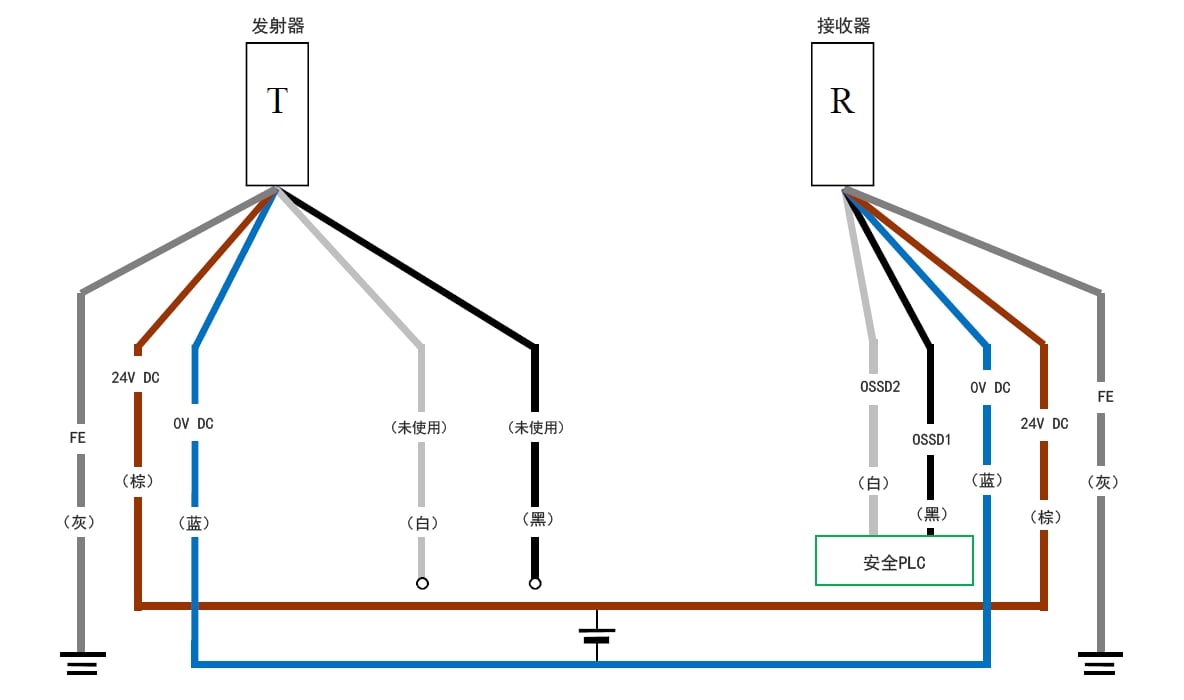

![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、白(未使用)、黑(未使用) | 接收器(R) - 白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 安全PLC - 白(OSSD2)、黑(OSSD1)](/Images/gl-r_wiring_01-01_2093308.png)
- 请将未使用的线分别进行绝缘处理。
- 可使用安全控制器等安全设备来代替安全PLC。
- 请将安全PLC的0 V与GL-R的0 V相连接。
EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 不使用 | 不使用 |
---|---|---|
接收器电缆 | 5芯 | 例)GL-RP5N |

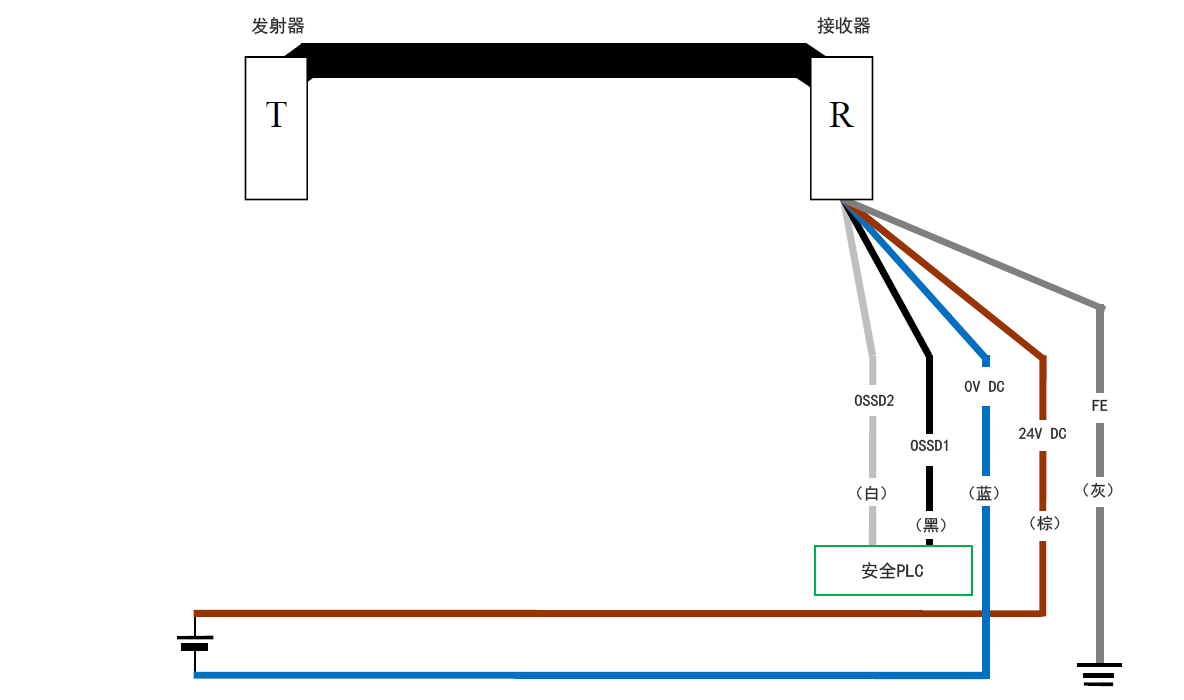

![发射器(T) - 接收器(R) - 白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 安全PLC - 白(OSSD2)、黑(OSSD1)](/Images/gl-r_wiring_01-02_2093309.png)
- 请将未使用的线分别进行绝缘处理。
- 可使用安全控制器等安全设备来代替安全PLC。
- 请将安全PLC的0 V与GL-R的0 V相连接。
EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 5芯 | 例)GL-RP5P |
---|---|---|
接收器电缆 | 5芯 | 例)GL-RP5P |

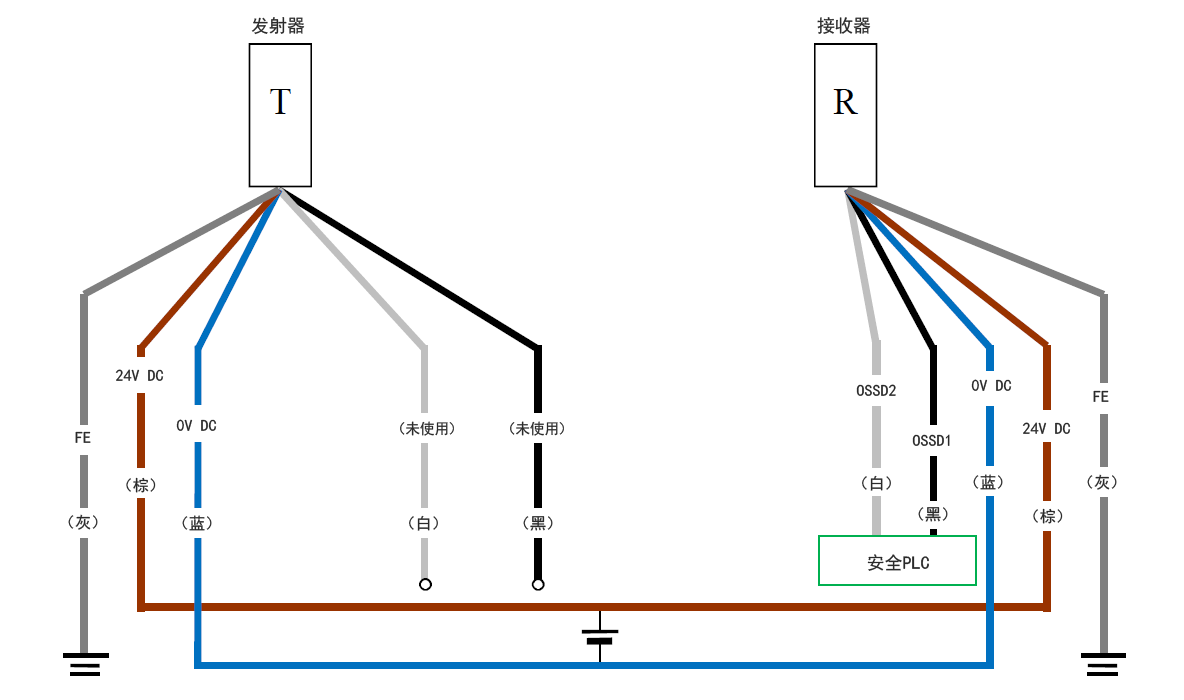

![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、白(未使用)、黑(未使用) | 接收器(R) - 白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 安全PLC - 白(OSSD2)、黑(OSSD1)](/Images/gl-r_wiring_01-03_2093310.png)
- 请将未使用的线分别进行绝缘处理。
- 可使用安全控制器等安全设备来代替安全PLC。
- 请将安全PLC的0 V与GL-R的0 V相连接。
EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 不使用 | 不使用 |
---|---|---|
接收器电缆 | 5芯 | 例)GL-RP5P |

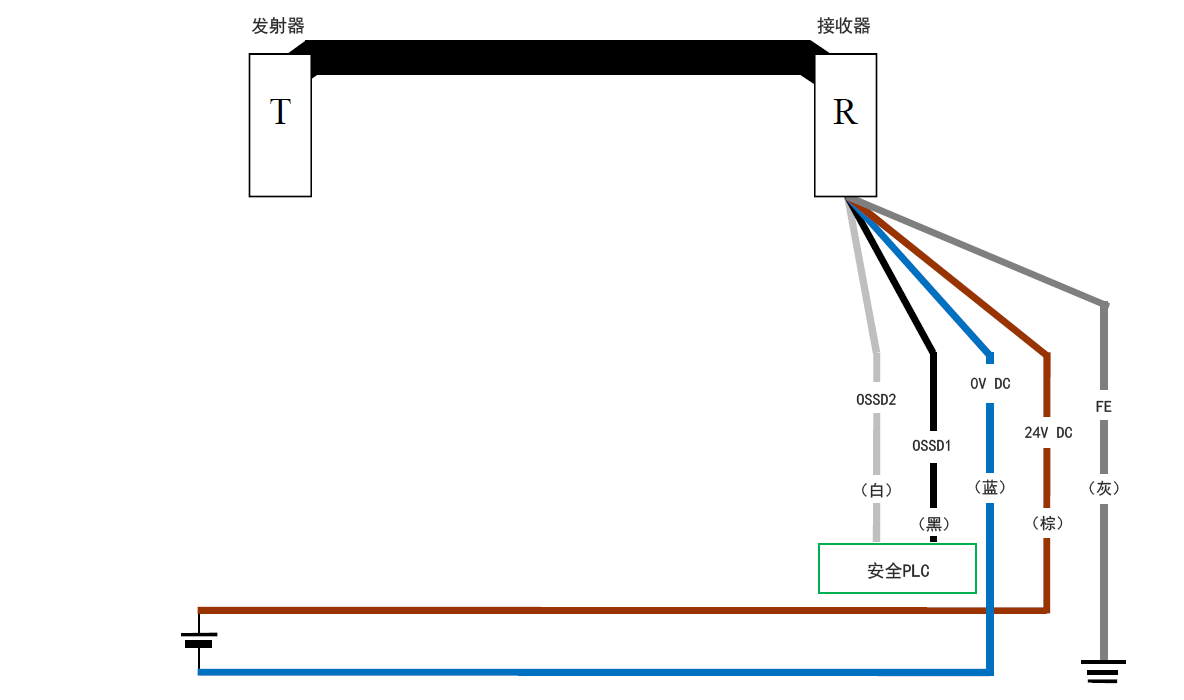

![发射器(T) - 接收器(R) - 白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 安全PLC - 白(OSSD2)、黑(OSSD1)](/Images/gl-r_wiring_01-04_2093311.png)
- 请将未使用的线分别进行绝缘处理。
- 可使用安全控制器等安全设备来代替安全PLC。
- 请将安全PLC的0 V与GL-R的0 V相连接。
