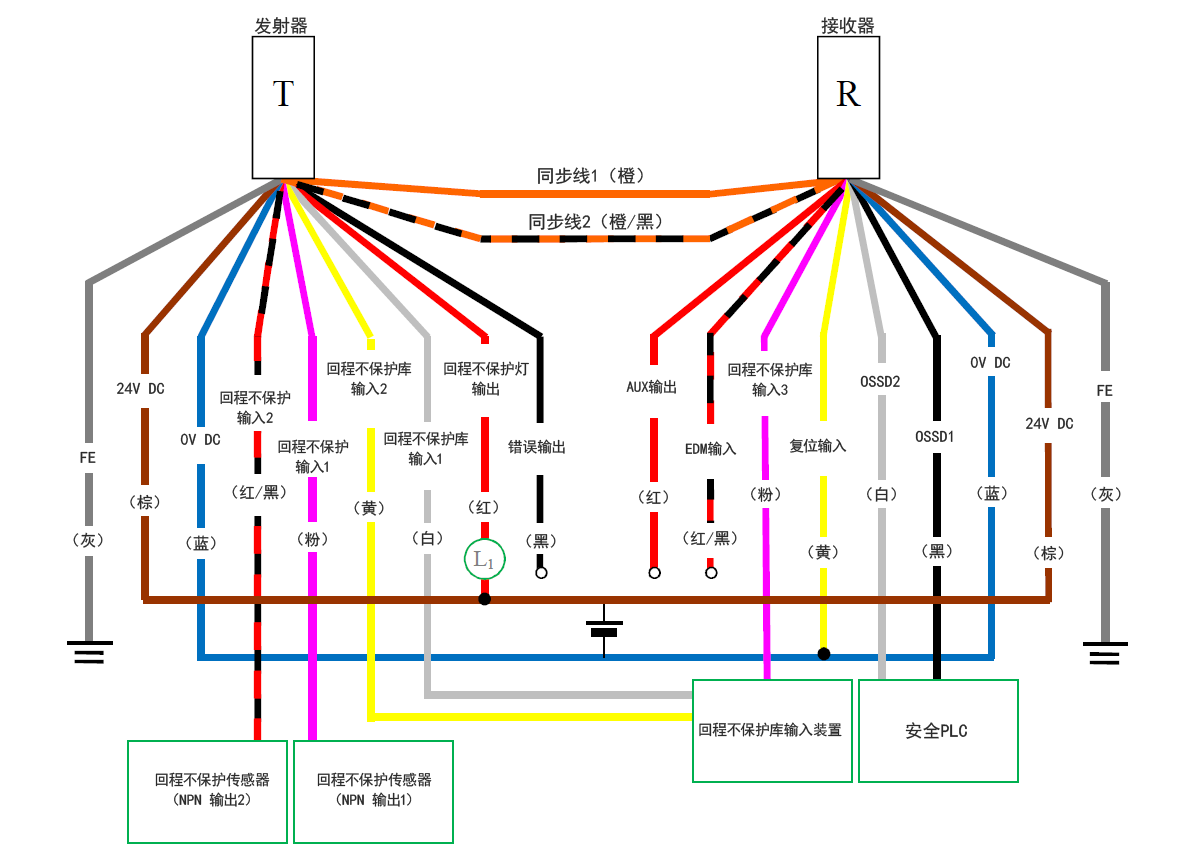

GL-R 配线示例7
EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
回程不保护 | 使用 |
回程不保护库 | 使用 |
发射器电缆 | 11芯 | 例)GL-RP5NM |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5NM |
![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、红/黑(回程不保护输入2)、粉(回程不保护输入1)、黄(回程不保护库输入2)、白(回程不保护库输入1)、红(回程不保护灯输出)、黑(错误输出)、橙/黑(同步线2)、橙(同步线1) | 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出)、红/黑(EDM输入)、粉(回程不保护库输入3)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 安全PLC - 白(OSSD2)、黑(OSSD1) | 黄(复位输入) - 蓝(0 V DC) | 回程不保护传感器(NPN 输出1) - 粉(回程不保护输入1) | 回程不保护传感器(NPN 输出2) - 红/黑(回程不保护输入2) | 回程不保护库输入装置 - 白(回程不保护库输入1)、黄(回程不保护库输入2)、粉(回程不保护库输入3) | 红(回程不保护灯输出) - 棕(24 V DC) | L1 - 红(回程不保护灯输出)](/Images/gl-r_wiring_07-01_2093336.png)
- 请将未使用的线分别进行绝缘处理。
- 可使用安全控制器等安全设备来代替安全PLC。
- 请将安全PLC的0 V与GL-R的0 V相连接。

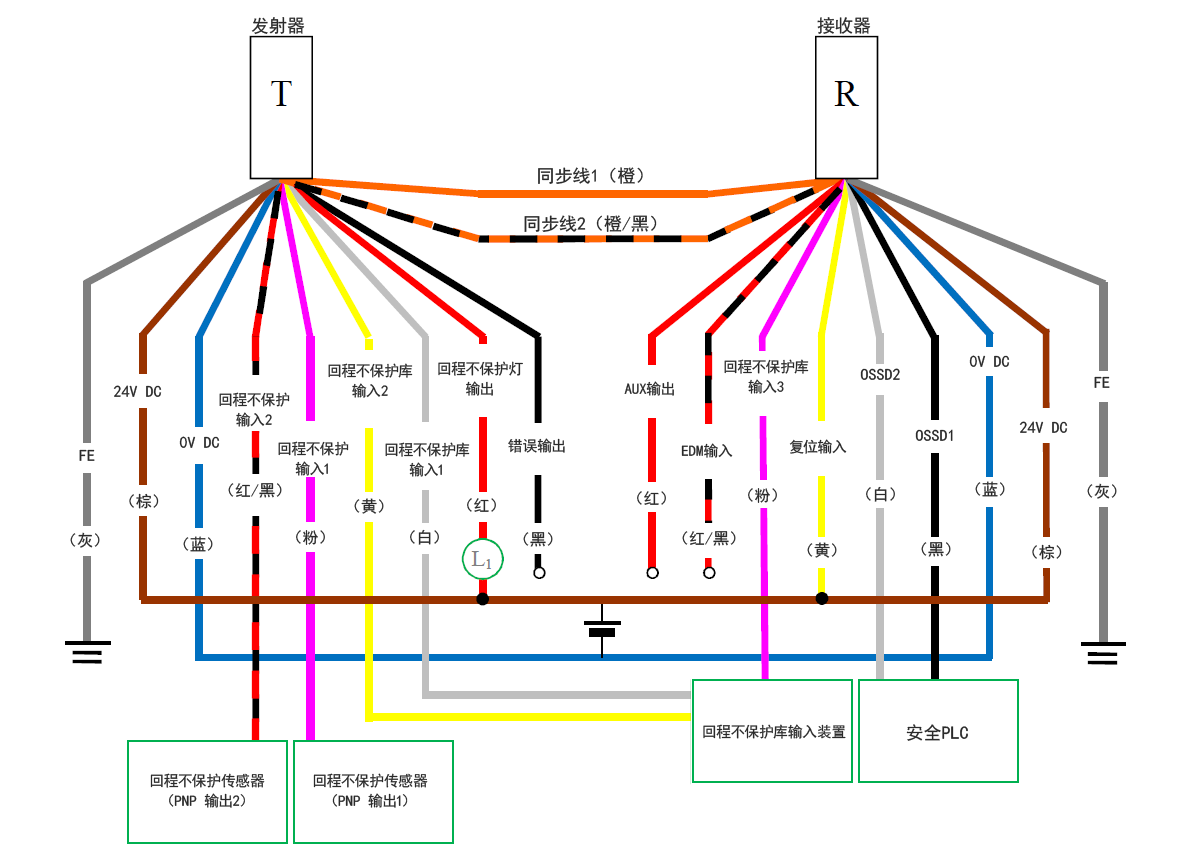

EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
回程不保护 | 使用 |
回程不保护库 | 使用 |
发射器电缆 | 11芯 | 例)GL-RP5PM |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5PM |
![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、红/黑(回程不保护输入2)、粉(回程不保护输入1)、黄(回程不保护库输入2)、白(回程不保护库输入1)、红(回程不保护灯输出)、黑(错误输出)、橙/黑(同步线2)、橙(同步线1) | 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出)、红/黑(EDM输入)、粉(回程不保护库输入3)、黄(复位输入) 、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 安全PLC - 白(OSSD2)、黑(OSSD1) | 黄(复位输入) - 棕(24 V DC)| 回程不保护传感器(PNP 输出1) - 粉(回程不保护输入1) | 回程不保护传感器(PNP 输出2) - 红/黑(回程不保护输入2) | 回程不保护库输入装置 - 白(回程不保护库输入1)、黄(回程不保护库输入2)、粉(回程不保护库输入3) | 红(回程不保护灯输出) - 棕(24 V DC) | L1 - 红(回程不保护灯输出)](/Images/gl-r_wiring_07-02_2093337.png)
- 请将未使用的线分别进行绝缘处理。
- 可使用安全控制器等安全设备来代替安全PLC。
- 请将安全PLC的0 V与GL-R的0 V相连接。
EDM | 不使用 |
---|---|
启动/重启联锁 | 自动 |
回程不保护 | 使用 |
回程不保护库 | 使用 |

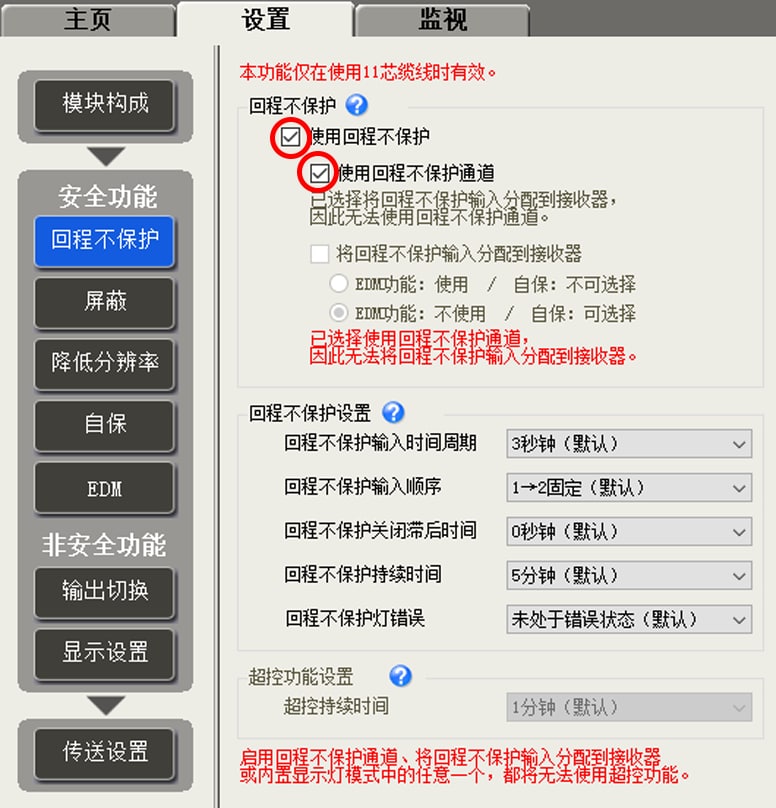

回程不保护
![](/Images/gl-r_wiring_07-03_2093338.png)

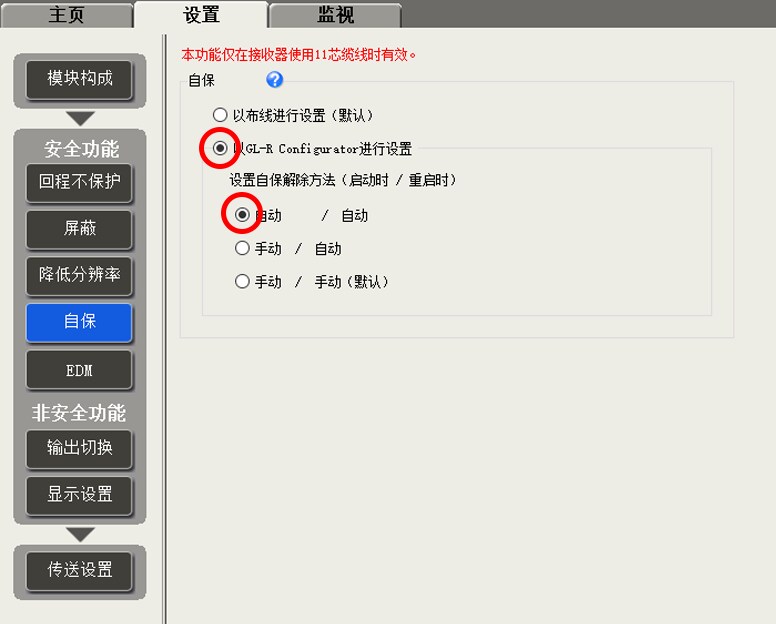

启动/重启联锁
![](/Images/gl-r_wiring_07-04_2093339.png)

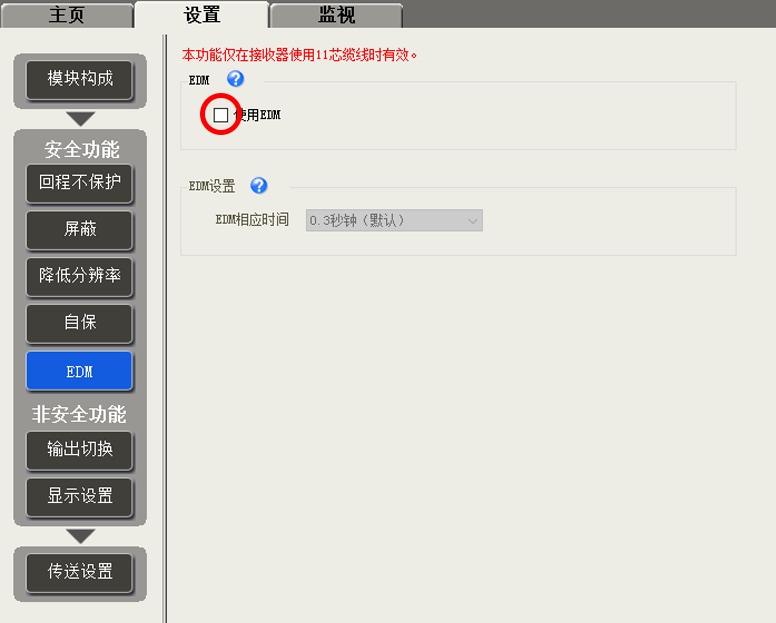

EDM
![](/Images/gl-r_wiring_07-05_2093340.png)
