GL-R 配线示例12
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
回程不保护 | 使用 |
回程不保护库 | 使用 |
发射器电缆 | 11芯 | 例)GL-RP5NM |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5NM |

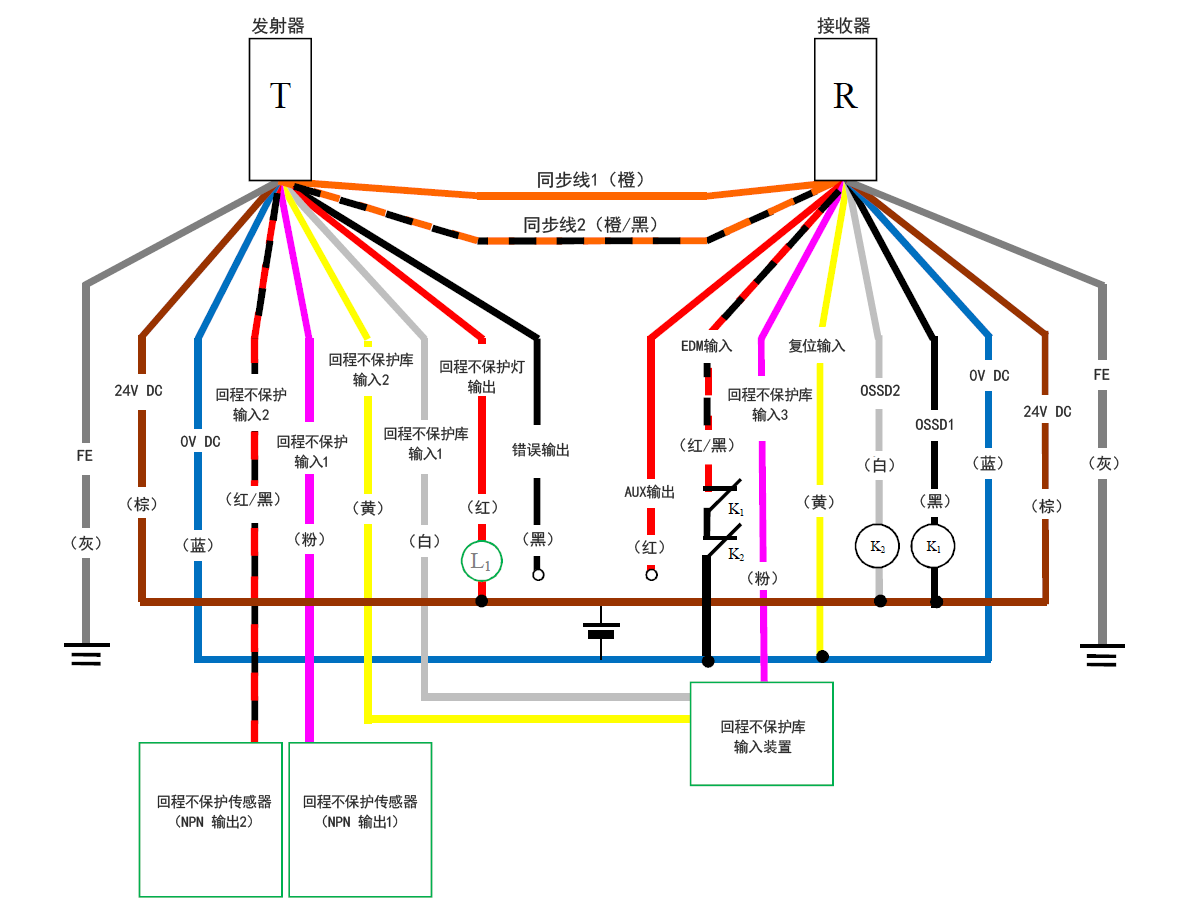

![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、红/黑(回程不保护输入2)、粉(回程不保护输入1)、黄(回程不保护库输入2)、白(回程不保护库输入1)、红(回程不保护灯输出)、黑(错误输出)、橙/黑(同步线2)、橙(同步线1) | 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出)、红/黑(EDM输入)、粉(回程不保护库输入3)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 黄(复位输入) - 蓝(0 V DC) | 回程不保护传感器(NPN 输出1) - 粉(回程不保护输入1) | 回程不保护传感器(NPN 输出2) - 红/黑(回程不保护输入2) | 回程不保护库输入装置 - 白(回程不保护库输入1)、黄(回程不保护库输入2)、粉(回程不保护库输入3) | L1 - 红(回程不保护灯输出) | 红(回程不保护灯输出) - 棕(24 V DC) | 红/黑(EDM输入) - K1 - K2 - 蓝(0 V DC) | K1 - 黑(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黑(OSSD1) - 棕(24 V DC)](/Images/gl-r_wiring_12-01_2093353.png)
- 请将未使用的线分别进行绝缘处理。
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
回程不保护 | 使用 |
回程不保护库 | 使用 |
发射器电缆 | 11芯 | 例)GL-RP5PM |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5PM |

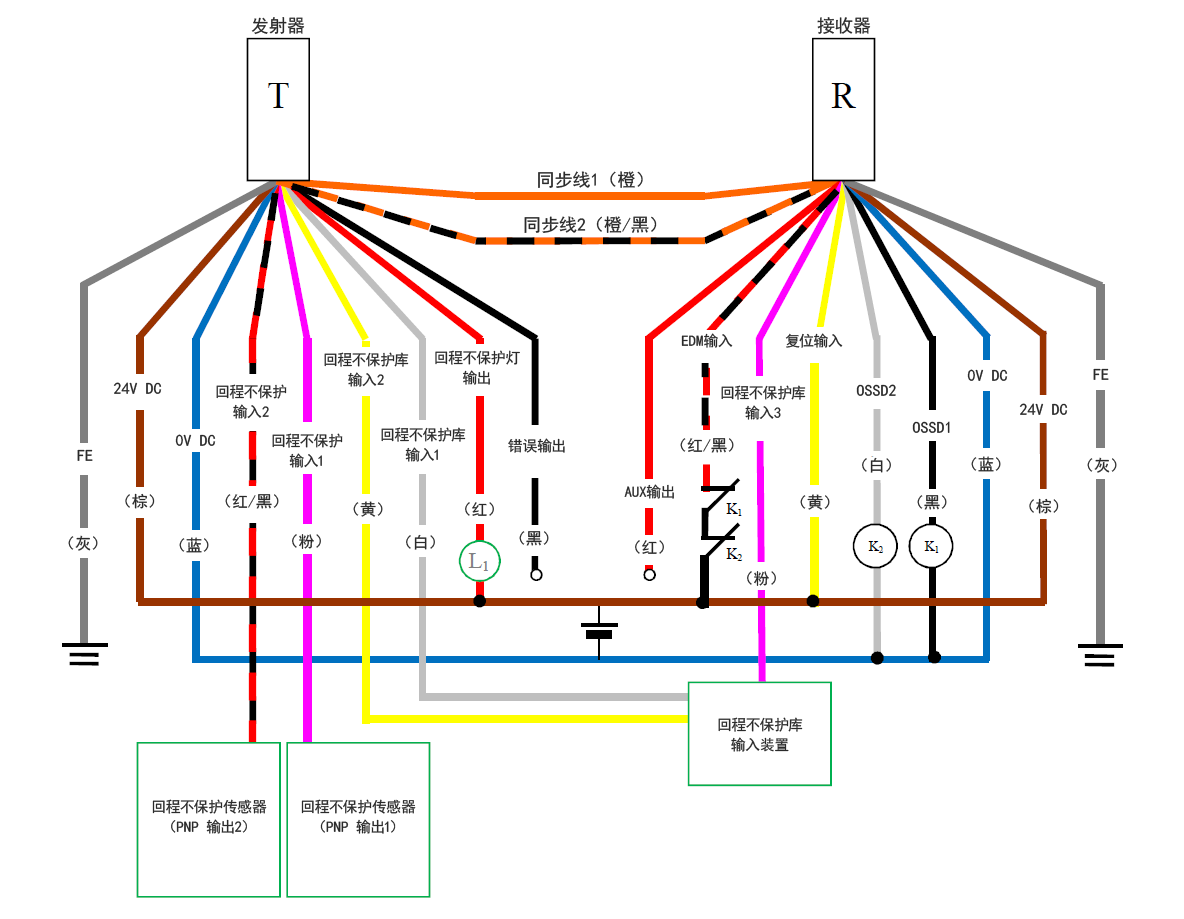

![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、红/黑(回程不保护输入2)、粉(回程不保护输入1)、黄(回程不保护库输入2)、白(回程不保护库输入1)、红(回程不保护灯输出)、黑(错误输出)、橙/黑(同步线2)、橙(同步线1) | 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出)、红/黑(EDM输入)、粉(回程不保护库输入3)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 黄(复位输入) - 棕(24 V DC) | 回程不保护传感器(PNP 输出1) - 粉(回程不保护输入1) | 回程不保护传感器(PNP 输出2) - 红/黑(回程不保护输入2) | 回程不保护库输入装置 - 白(回程不保护库输入1)、黄(回程不保护库输入2)、粉(回程不保护库输入3) | L1 - 红(回程不保护灯输出) | 红(回程不保护灯输出) - 棕(24 V DC) | 红/黑(EDM输入) - K1 - K2 - 棕(24 V DC) | K1 - 黑(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黑(OSSD1) - 蓝(0 V DC)](/Images/gl-r_wiring_12-02_2093354.png)
- 请将未使用的线分别进行绝缘处理。
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
回程不保护 | 使用 |
回程不保护库 | 使用 |

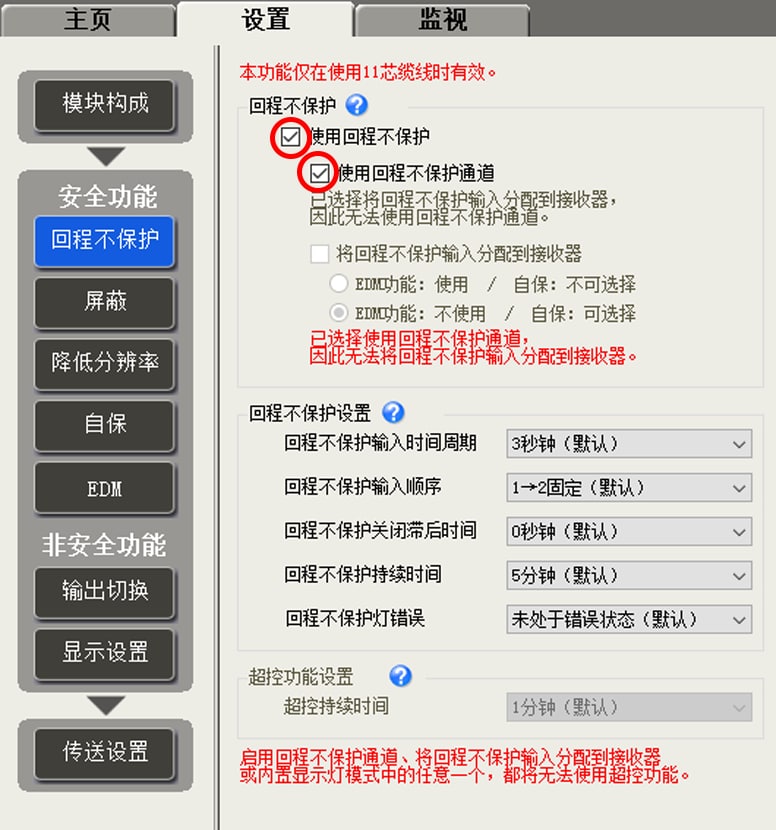

回程不保护
![](/Images/gl-r_wiring_12-03_2093355.png)

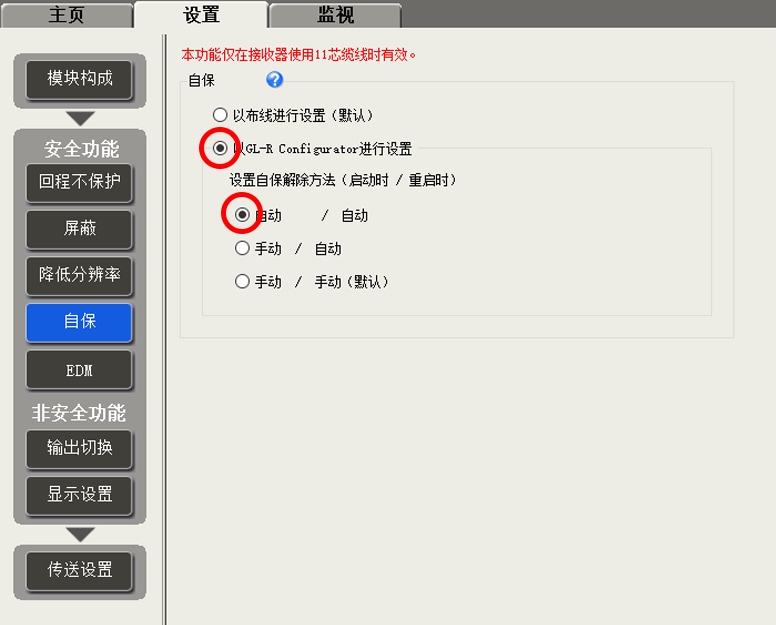

启动/重启联锁
![](/Images/gl-r_wiring_12-04_2093356.png)

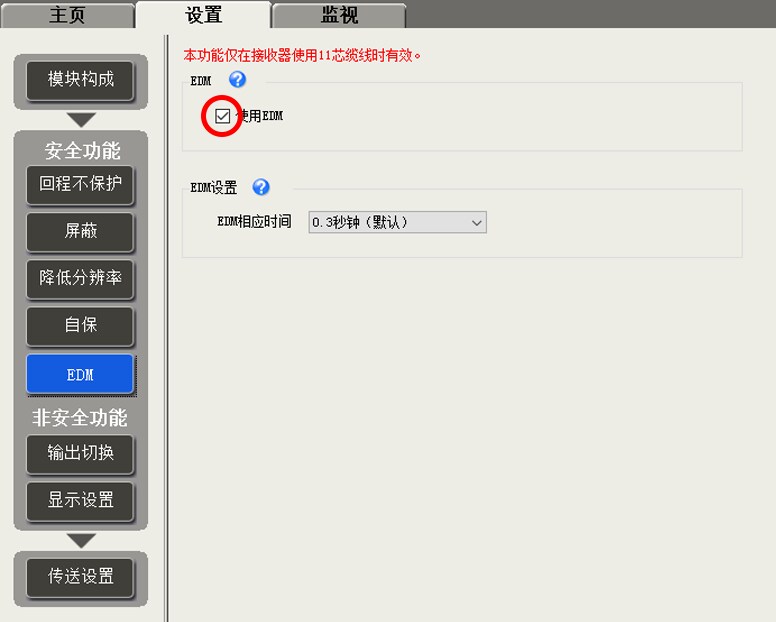

EDM
![](/Images/gl-r_wiring_12-05_2093357.png)
