GS-M 配线示例10

主机型号:GS-M53P/GS-M93P/GS-ML53P
PNP

OSSD动作 锁定联动
联锁功能 自动
EDM功能 使用
对象型号 主机
铰链高功能 GS-M53P
GS-M93P
推拉高功能 GS-ML53P

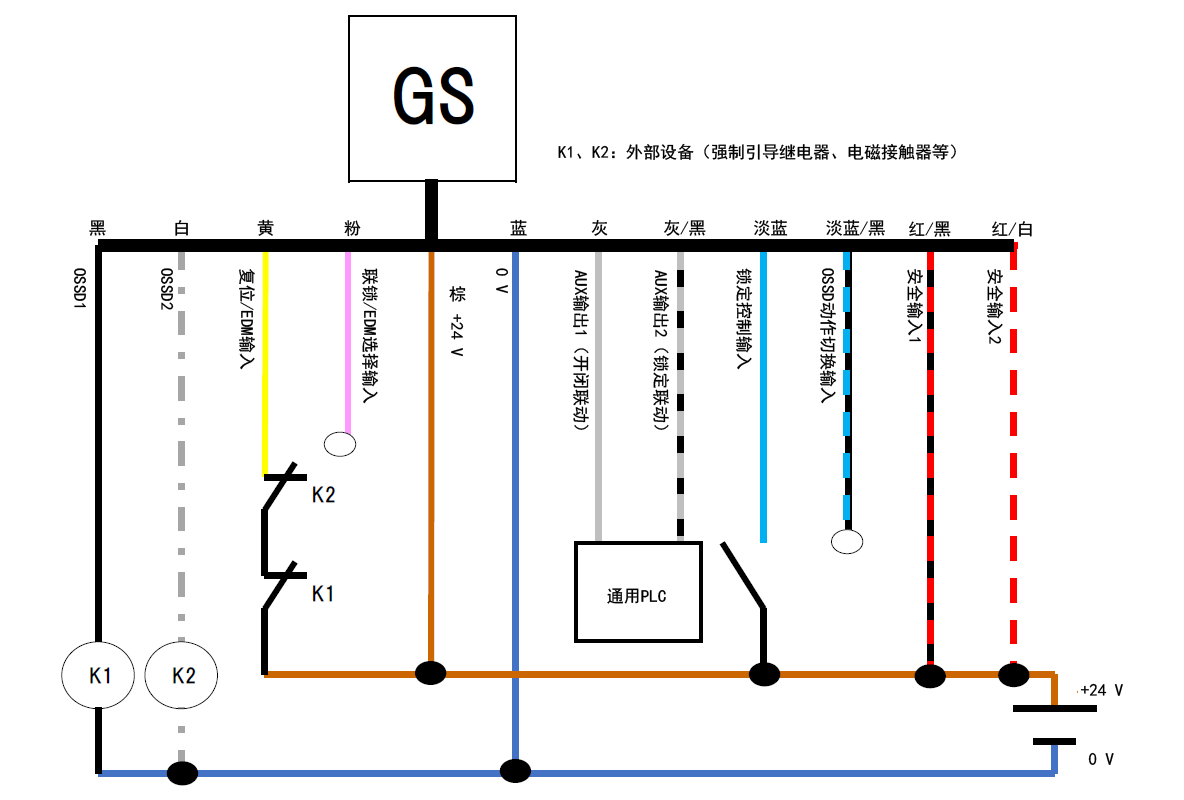

GS - 黑、白、黄、粉、棕、蓝、灰、灰/黑、淡蓝、淡蓝/黑、红/黑、红/白 | 黑 - K1 | 白 - K2 | 黄 - K2 - K1 - 棕 | 通用PLC - 灰、灰/黑 | K1、K2:外部设备(强制引导继电器、电磁接触器等)
必需 Pin 颜色 上图图标 作用
1 +24 V
3 0 V
4 OSSD1
7 OSSD2
2 红/黑 安全输入1
6 红/白 安全输入2
5 AUX输出1(开闭联动)
9 灰/黑 AUX输出2(锁定联动)
10 淡蓝 锁定控制输入
开路 12 淡蓝/黑 OSSD动作切换输入
11 复位/EDM输入
开路 8 联锁/EDM选择输入
  • 必需是指使OSSD正常变为ON/OFF所需的配线。
  • 请将未使用的线分别单独地进行绝缘处理。
