主机型号：GS-51P5、10/GS-71P5、10/GS-51PC/GS-71PC
PNP
| OSSD动作 | 仅适用于锁定联动 |
|---|---|
| 联锁功能 | 仅适用于自动 |
| EDM功能 | 不可使用 |
| 对象型号 | 主机 | 电缆 |
|---|---|---|
| 锁定型 | GS-51P5、10 | 从主机引出 |
| GS-71P5、10 | 从主机引出 | |
| GS-51PC | GS-P8C5、10 延长电缆请确认产品目录。 |
|
| GS-71PC | GS-P8C5、10 延长电缆请确认产品目录。 |

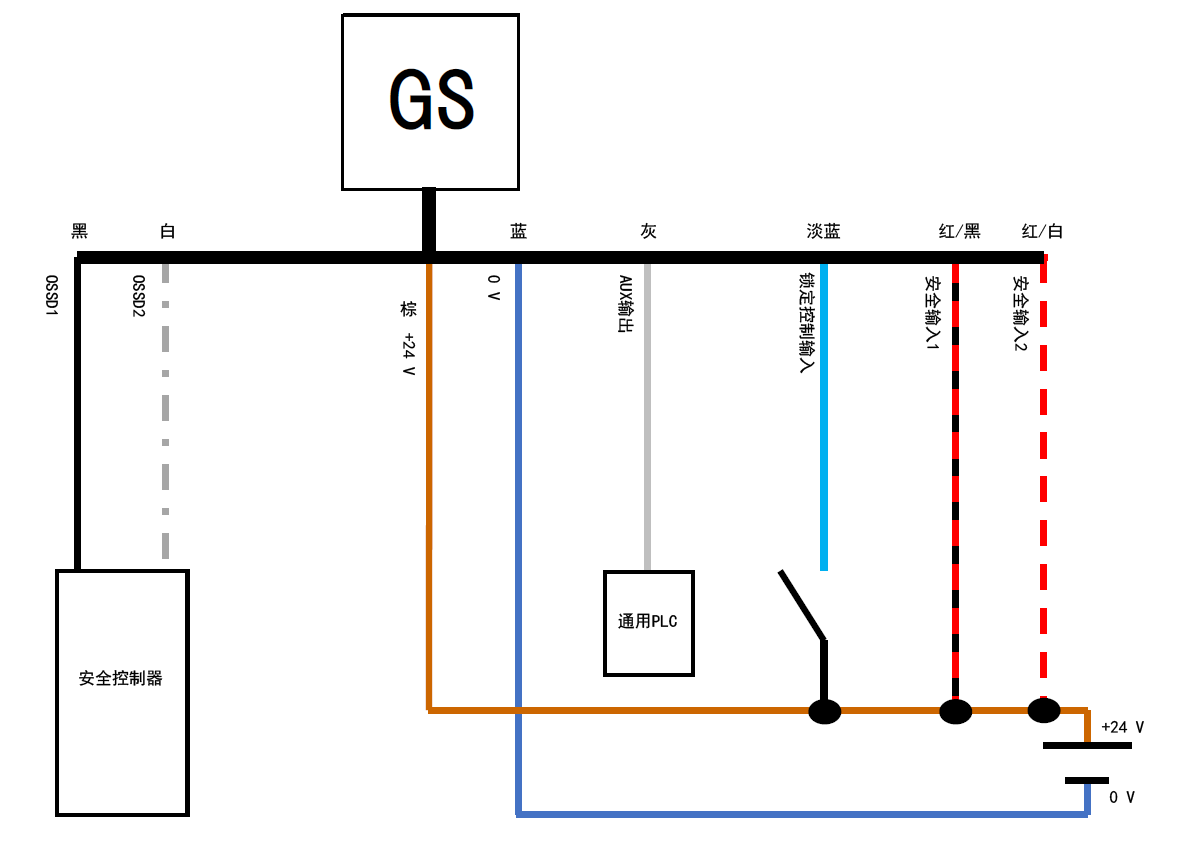

| 必需 | Pin | 颜色 | 上图图标 | 作用 |
|---|---|---|---|---|
| 2 | 棕 |  |
+24 V | |
| 7 | 蓝 |  |
0 V | |
| 5 | 黑 |  |
OSSD1 | |
| 6 | 白 |  |
OSSD2 | |
| 8 | 红/黑 |  |
安全输入1 | |
| 4 | 红/白 |  |
安全输入2 | |
| 1 | 灰 |  |
AUX输出 | |
| 3 | 淡蓝 |  |
锁定控制输入 |
- 必需是指确认动作准确无误所需的配线。
- 请将未使用的线分别单独地进行绝缘处理。
