主机型号:GS-13PC/GS-13P5
PNP
OSSD动作 | 开闭联动 |
---|---|
联锁功能 | 手动 |
EDM功能 | 使用 |
对象型号 | 主机 | 电缆 |
---|---|---|
非接触式 | GS-13PC | GS-P12C5、10、20 无延长电缆。 |
GS-13P5 | 从主机引出 |

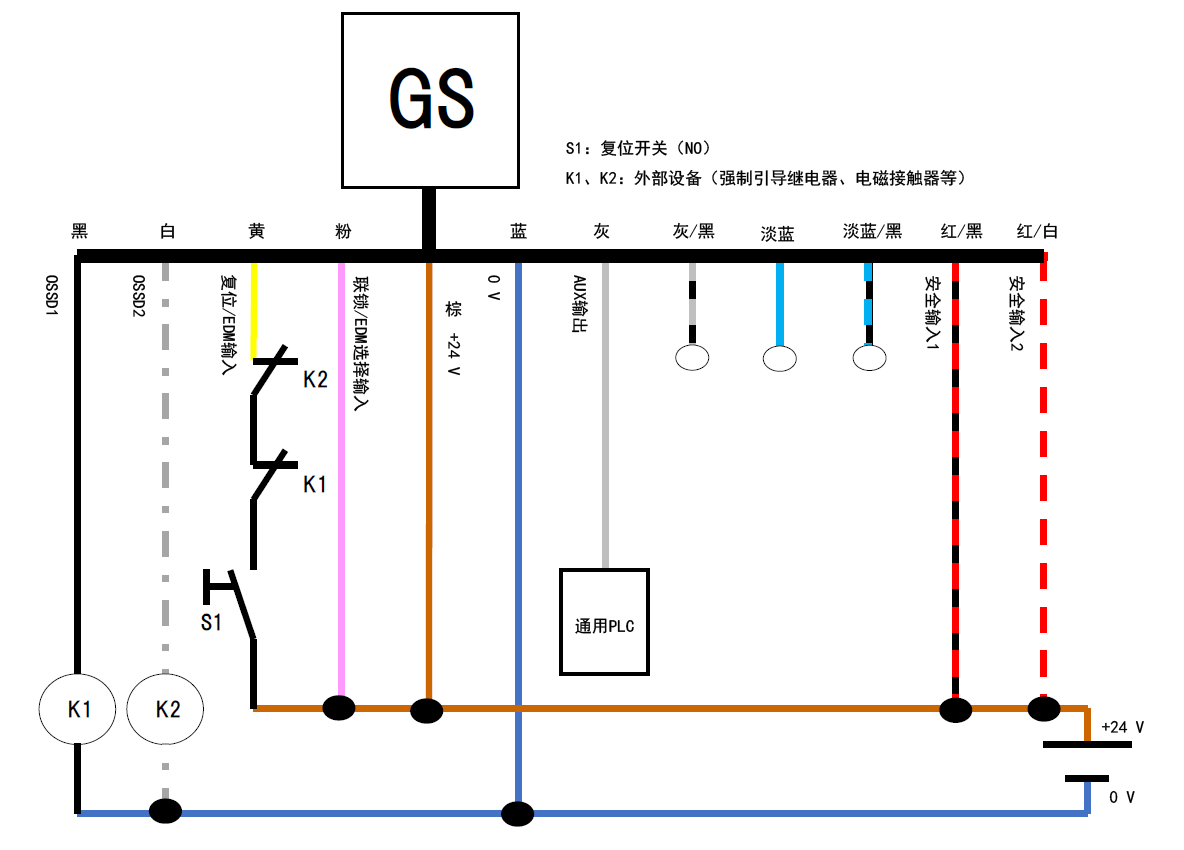

![GS - 黑、白、黄、粉、棕、蓝、灰、灰/黑、淡蓝、淡蓝/黑、红/黑、红/白 | 黑 - K1 | 白 - K2 | 黄 - K2 - K1 - S1 - 棕 | 通用PLC - 灰 | S1:复位开关(NO) | K1、K2:外部设备(强制引导继电器、电磁接触器等)](/Images/gs_wiring_18-01_2093441.png)
必需 | Pin | 颜色 | 上图图标 | 作用 |
---|---|---|---|---|
|
1 | 棕 | ![]() |
+24 V |
|
3 | 蓝 | ![]() |
0 V |
|
4 | 黑 | ![]() |
OSSD1 |
|
7 | 白 | ![]() |
OSSD2 |
|
2 | 红/黑 | ![]() |
安全输入1 |
|
6 | 红/白 | ![]() |
安全输入2 |
5 | 灰 | ![]() |
AUX输出 | |
|
11 | 黄 | ![]() |
复位/EDM输入 |
|
8 | 粉 | ![]() |
联锁/EDM选择输入 |
9 | 灰/黑 | ![]() |
无功能 仅适用于GS-13PC。 但不使用。 |
|
10 | 淡蓝 | ![]() |
无功能 仅适用于GS-13PC。 但不使用。 |
|
12 | 淡蓝/黑 | ![]() |
无功能 仅适用于GS-13PC。 但不使用。 |
- 必需是指确认动作准确无误所需的配线。
- 请将未使用的线分别单独地进行绝缘处理。
