三坐标测量仪

概要

一直以来，投影仪及工具显微镜的测量都是依靠目视进行的，不仅要求操作熟练度，还要花费许多测量时间。
相比之下，三坐标测量仪则是一种能够依靠图像处理技术，测量目标物长、宽、高度尺寸的装置。不仅能进行目标物的自动测量及测量数据的记录，还能通过各类运算，计算出特殊值。
机型可分为使用被称为接触探头的球状物体进行测量的接触式，以及利用激光等测量的非接触式。其中还有用于汽车行业，可测量10 m以上目标物的仪器。
其用途则包括面向汽车部件等模具、机械部件类立体物，测量目标物与图纸间差异等。近年来，随着3D打印机的普及，用三坐标测量仪测量现有部件及标准部件尺寸，基于相应数据，利用3D打印机制作试作品的用途也逐渐增多。

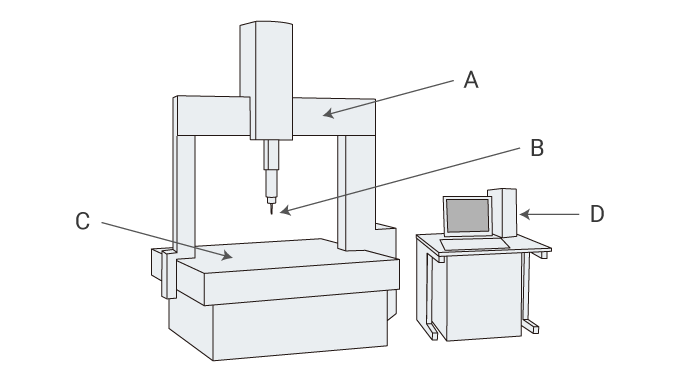

结构与用途

三坐标测量仪的主要使用方法

1. 通过将目标物提前静置在测量室5小时以上，与室温（通常为20°C）达成平衡，防止热膨胀导致的误差。
2. 根据设备的使用步骤进行测量。
3. 可以将测得的数据导入计算机，作为3D-CAD等数据使用。

使用注意事项

• 部分机型还能进行0.1 µm量级的测量，但要达到所需的测量精度，必须要实施妥善的使用及管理。
• 使用时，请确认可动部位能够沿平行及垂直方向移动。此外，使用标准器等工具，确认不存在示值误差。
• 要实现准确的测量，必须让目标物与测量室的温度达成平衡。或者是通过设定测量参数，进行校正。
• 使用接触探头进行测量时，必须通过以一定速度接触目标物，进行数值的测量。
• 三坐标测量仪的校正周期为6个月至2年。
