利用阀门等的配管技巧
在“管道和流量计的安装位置”中，我们说明了安装流量计时的基本配管方法，这里我们总结了在特殊配管中安装流量计的方法。为了进行准确的流量管理，请务必确认。

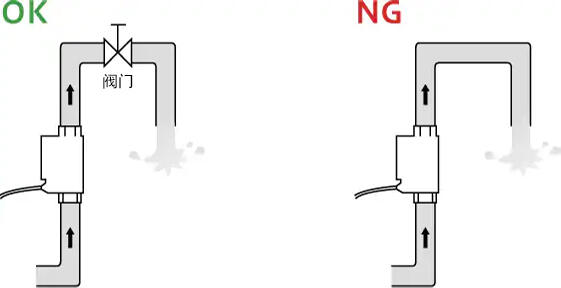

当配管末端为开放状态时，请在开放端前安装阀门等，以防止因负压等引起的流体相关振动传递到流量计/流量传感器。如果下游侧（出口侧）是开放或向下的，管路压力可能会下降，导致涡流消失或产生气穴现象。当管路压力下降时，请在流量计/流量传感器的下游侧安装阀门或节流阀以确保压力。但是，安装节流阀会产生压力损失，因此请确保泵的功率有余量。
在汇流配管（分支）附近，脉动可能会相互干扰，因此请安装阀门以确保管路压力。下面按汇流配管（分支）的不同模式总结了对策。

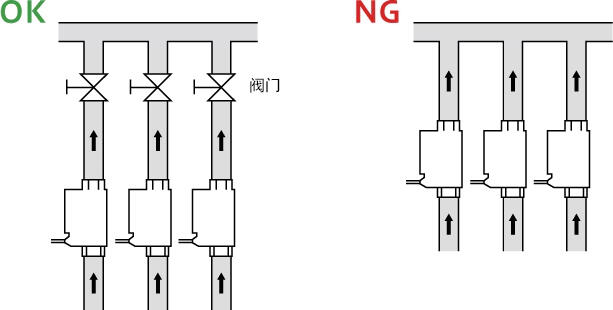

当流量计/流量传感器的下游侧有汇流配管（分支）时，在汇入主管前安装阀门以确保管路压力。安装阀门可以减少来自汇流点的脉动影响。

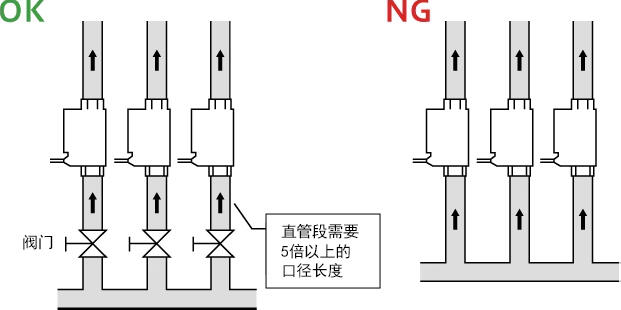

当上游侧有汇流配管（分支）时，在分支后（流量计或流量传感器之前）安装阀门以确保管路压力，可以减少来自汇流点的脉动影响。但是，在阀门安装位置会产生不均匀的流速分布，因此从阀门到流量计/流量传感器的直管段请至少确保5倍以上的口径长度。
转换口径时，配管方法根据上游侧管道较细还是下游侧管道较细而有所不同。下面按转换口径的不同模式总结了对策。
从细管扩展时，管路压力会下降，可能会产生不均匀的流速分布或气穴现象。在这种情况下，通过在下游侧安装阀门等来确保管路压力，可以减少其影响。
在下游侧缩径为细管时，由于管路压力已得到保证，因此无需安装阀门等。
与在上游侧从细管扩展时相同，当管道扩展时，管路压力会下降，可能会产生不均匀的流速分布或气穴现象。在这种情况下，通过在连接下游侧粗管之前安装阀门等来确保管路压力，可以减少其影响。
与在下游侧缩径为细管时相同，由于管路压力已得到保证，因此无需安装阀门等。
最后，作为复习，介绍标准的配管方法。
在流量计/流量传感器的下游侧安装阀门，以确保管路压力，减少气泡和振动等的影响。
确保下游侧的直管部分长度为口径的5倍以上，可有效减少不均匀的流速分布。
对于垂直配管，通过从下往上流动来保持满管状态。如果流体从上往下流动，则无法确保管路压力，容易产生不均匀的流速分布和气穴现象。
确保上游侧的直管部分长度为口径的5倍以上，如果流速分布不均匀或脉动剧烈，则确保为口径的20倍以上。
