工具显微镜

概要

通过搭配使用光学显微镜与精密可动工作台，实施目标物测量的装置。和投影仪一样，采用远心光学系统，可实现准确测量。可进行非接触测量，不必担心目标物受损。
根据用途，可分为工具显微镜、工厂用工具显微镜、万能工具显微镜等。不同类型的特点如下所示。

• 工具显微镜…测量显微镜的鼻祖，原本用于工具的测量。
• 工厂用工具显微镜…适用于测量小型加工部件等。
• 多功能工具显微镜…支持的用途比工具显微镜更多，还能测量大型目标物。

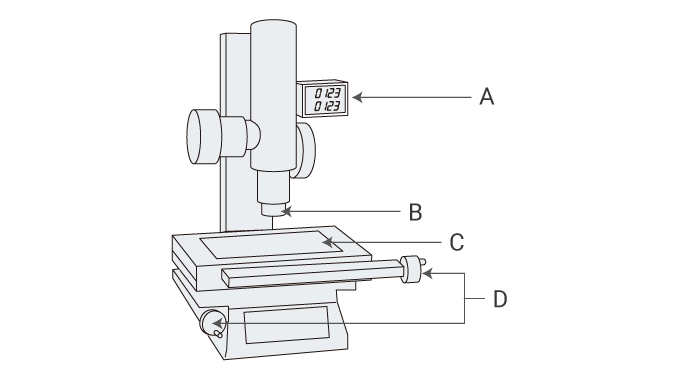

结构与用途

工具显微镜的主要使用方法

1. 将目标物装设到载物台上。
2. 和普通的光学显微镜一样，用透过光或反射光照射目标物，将刻度基线对准阴影边界，实施测量。根据目标物区分使用照明（透过照明、同轴落射照明等）。
3. 测量值可输出为各类CAD数据。

使用注意事项

• 和使用普通显微镜时一样，需要在没有灰尘的环境下使用。且安装台不能有振动、倾斜。
• 使用后须盖上盖子，防止进灰。
• 工具显微镜的校正周期为1至3 年。

工具显微镜

近年来，无需进行XY载物台移动及对焦，即可瞬时测得尺寸的测量仪已经面世，在短时间内测量大量目标物成为可能。
