形状轮廓测量仪

概要

使用被称为探针的触针，沿目标物表面移动，对其轮廓形状进行测量、记录的装置。部分机型还能用作表面粗糙度仪。CNC控制的机型，能够进行角度及圆弧半径、高度差、螺丝节距的测量。适用于螺纹牙形状、微米级薄膜等微小形状的测量。
近年来还出现了用激光代替触针，通过非接触式的轮廓描绘，实现复杂形状测量的机型。部分机型还能进行上下两面的测量。
主要用于在制作试作品时，确认是否与设计图纸的规格相符。还被用于逆向工程。

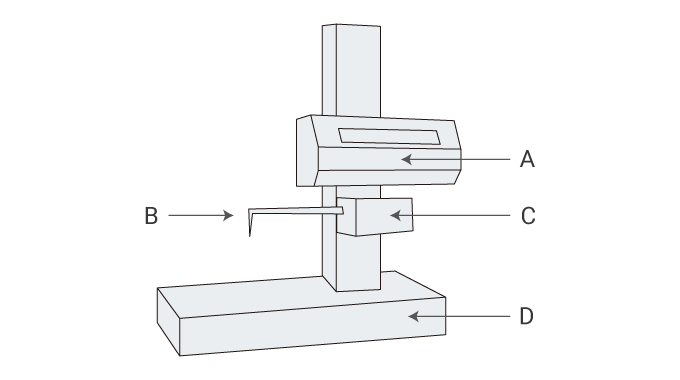

结构与用途

形状轮廓测量仪的主要使用方法

1. 将触针安装到主机上。
2. 依照定位、原点设定等使用步骤进行测量。
3. 通过使用Y轴工作台、旋转工作台等夹具，可以实现自动化测量。
4. 测量数据可以转换为各类CAD数据使用。

使用注意事项

• 必须选择与目标物形状及测量用途相符的探针。
• 尤其是激光机型，需要在没有灰尘的环境下进行测量。
• 为了进行高精度的准确测量，还需要使用夹具等，将目标物正确定位在测量仪上。
• 使用前必须进行校正。校正需要借助专用的套件来进行。
