以“接触”检测的方式
接触式位移传感器

概要

概要

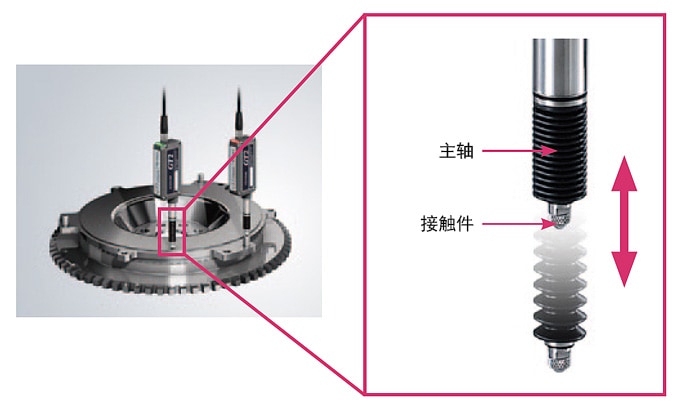

正如其名，该传感器可通过将接触件直接接触到检测物体来测量位置。如右图所示，主轴的高度发生变化时，可在内部求出其位移量。作为主要用途，适于检测工件的高度、厚度及翘曲等项目。

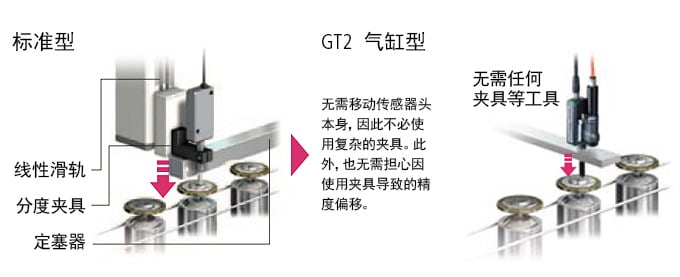

通过拉长主轴进行测量的气缸型

概要

可在固定传感器头的状态下直接进行测量，因此无需移动传感器头本身的装置。可在节省空间的情况下进行安装，并能大幅削减导入时的工时。

特点

一般，因检测方法的不同具有如下表所示的特征。

通过检测方法进行比较

项目 涡电流式 光学式 超声波式 激光对焦式 接触式
检测对象物体 金属 大多数物体 大多数物体 大多数物体 固体
测量距离 短 一般 长 短 短
精度 高 高 低 高 高
响应速度 快 快 慢 一般 慢
灰尘、水、油等 强 一般 一般 一般 强
测量面 一般 小 大 小 小
项目 涡电流式 光学式 超声波式
检测对象物体 金属 大多数物体 大多数物体
测量距离 短 一般 长
精度 高 高 低
响应速度 快 快 慢
灰尘、水、油等 强 一般 一般
测量面 一般 小 大
涡电流式 激光对焦式 接触式
检测对象物体 大多数物体 固体
测量距离 短 短
精度 高 高
响应速度 一般 慢
慢 一般 强
测量面 小 小
