在线投影图像测量仪 TM-X5000 系列

在线智能尺寸检测,更快、更准

实现准确、高速的在线测量

  • 瞬间完成测量
  • 擅于应对目标物的错位
  • 利用丰富的工具轻松设定

下载目录

TM-X5000 系列 - 在线投影图像测量仪

可以对投影图像进行多个位置准确稳定的测量以及异物、缺陷等检测。 可以在不停止工作的情况下进行高速测量,同时保证整个视野范围的高精度。

产品特性

支持各种行业的各种测量

几何尺寸

引线框的尺寸测量

缺陷尺寸

轴的外径与缺陷尺寸测量

外径与形状测量

注射针的前端尺寸测量

摆动与定位

工具的摆动与位置测量

即使工件有位置偏移,也可准确测量

[非远心光学系统] 位置偏移时边缘会模糊 / [TM-X5000] 即使位置发生偏移,边缘依旧清晰

在发射侧和接收侧均采用远心光学系统的W远心光学系统,可清晰拍摄边缘,并在目标物发生位置偏移时,确保测量精度不变。
可以在±15 mm的景深范围内,保证性能。

保证整个视野区域的精度

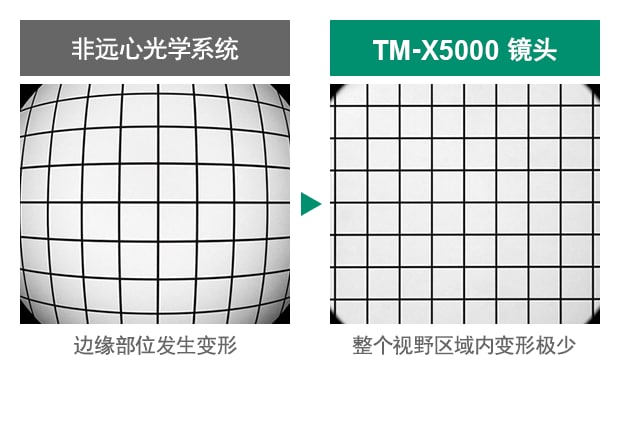

[普通镜头] 边缘部位发生变形 / [TM-X5000 镜头] 整个视野区域内变形极少

无需为提高精度进行调整和校正

凭借图像变形小的低失真镜头与特色算法,不再需要照明及目标物的位置调整和校正。此外,也可发行校正证书。

轻松使用各种工具进行设定

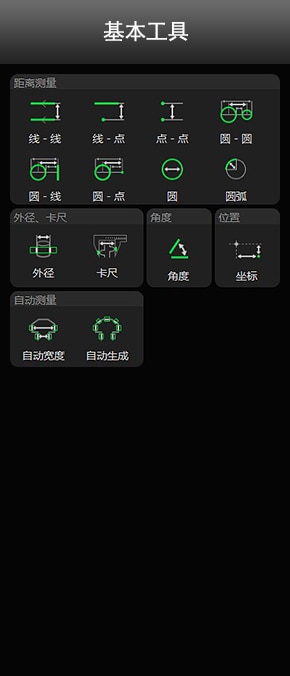

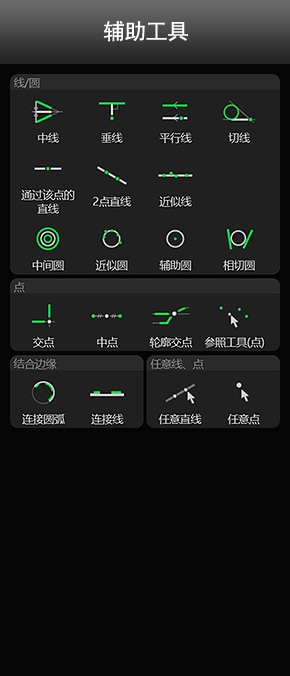

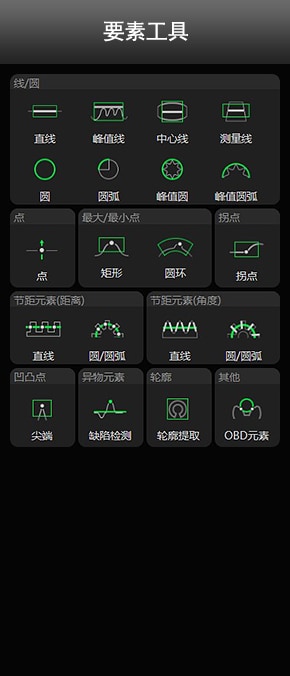

测量工具一目了然且设定轻松

根据不同的组合方式,备有100多种测量工具。支持尺寸测量、几何公差测量、主控面积比较、缺陷距离测量等在线检测所需的各种测量内容。
