条码基本知识


条码结构

下面介绍条码格式。

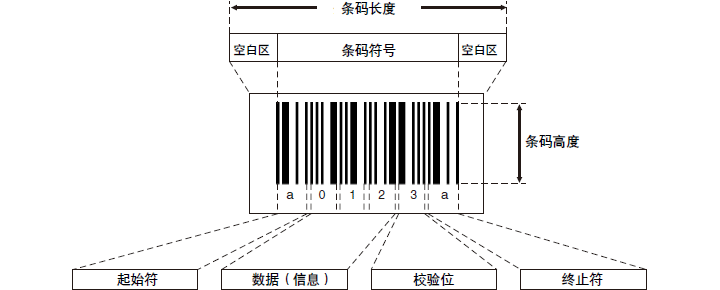

条码结构

空白区(边缘)

条码符号的左、右端。如果边缘宽度不够,条码读取器就无法对条码数据进行扫描。
左右边缘都必须至少是窄条宽度(最小单元宽度)的10倍。(请参阅网页。这里了解详情)

注意点

如果空白区宽度不够,条码读取器就不能可靠地扫描条码数据。

起始/终止符

表明数据开始和结束的字符。条码的种类不同,起始/终止符也不一样。CODE 39采用"*",CODABAR采用"a"、 "b"、 "c" 和 "d"。(EAN和ITF采纳,不是字符,是表明数据开始和结束的条形图案。)

数据(信息)

字符的条码图案(数字的、字母的、等等)代表从左开始的数据。
上图中从左的条型图案分别代表"0"、"1"、"2",显示数据"012"已经被验证。

校验位

计算数值以校验读取错误。直接附在条码后。
(请参阅网页。这里了解详情)

条码长度

条码的长度包括左右空白区的长度。如果包括空白区在内的条码与扫描宽度不符,条码读取器就无法扫描数据。

条高

在打印机许可的条件下条码尽量要高。如果条码高度不够,激光将会偏离条码,导致读取困难。推荐高度为超过条码长度的15%。

下载


窄条和宽条

下面介绍组成条码的最小单位条和空。

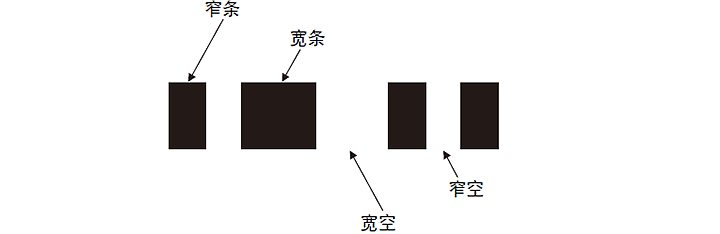

条码是窄、宽不等的条和空的组合。每个条和空的名称如下:

Narrow Bar and Wide Bar
NB Narrow bar
WB Wide bar
NS Narrow space
WS Wide space

窄、宽的比例定义如下:
NB : WB = NS : WS = 1 : 2至 1 : 3

注意点

如果窄宽比超过以上范围,条码读取易导致故障。
在准备条码时,要特别注意该比例。一般准备条码时推荐的比例如下:
NB : WB = NS : WS = 1 : 2.5 (推荐比例)

窄条的宽度是选择条码读取器的关键。
窄条宽度也称做"最小单元宽度"

注意点
如果窄条宽度很小:
条码的尺寸就小。
在给定空间内可以打印多个数位的条码。
条码的可读取范围(读取深度)是很狭窄的。
打印条码的打印机必须具有高性能。(激光打印机、传热打印机)
如果窄条的宽度很大:
条码的尺寸变大。
条码的可读取范围(读取深度)变宽。
打印条码时可以使用低性能打印机。
(工厂自动化用点式打印机、喷墨打印机)

下载

二进制和多级

二进制和多级
CODE 39、CODABAR和ITF种类中的条码包括窄和宽两个级别宽度的条码。称作"二进制"条码。
窄宽比为1:2至1:3。可能有偏差。

Binary Level and Multiple Level

EAN和CODE 128种类中的条码包括四个级别宽度的窄和宽的条码。它被称作"多级"条码。
比例为1:2:3:4。偏差有限。

Binary Level and Multiple Level

注意点

"多级" EAN和CODE 128的条宽有四个级别。如果打印质量不好,不能确认条宽,往往会出现读取错误。
包括点式打印机在内的打印质量不好的打印机不适合用于EAN和CODE 128。

下载


什么是校验位?

校验位是一个被计算用于校验读取错误的数值。
以下说明校验流程和计算方法。

Check Digit

带有数据"123"
和校验数位"6"的条码。

Reading barcode
条码被读取
Calculating check digit
校验位从数据中进行计算

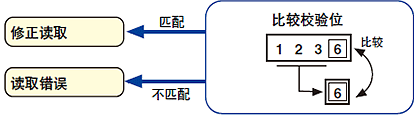

Comparing the check digit data

  • 计算的校验位与附加的读取条码进行比较。
  • 如果不匹配,出现读取错误。
注意点
计算校验位
下面说明如何计算校验位,采用模块10/3。以重量为例,适用于EAN和ITF。

①从右开始依次为码值编码。
②每个奇数编码值乘以3而每个偶数编码值乘以1。
③加总乘积得数,然后用10 减去和的最后一位数,得到校验位。

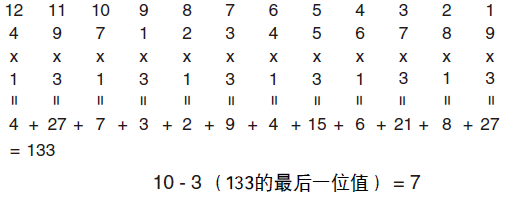

Calculating the check digit

因此,计算出的校验位为7。

下载
