DataMatrix码(ECC200)类型包括长方形与正方形两种,单元数必须是偶数。
Data Matrix 码的结构
Data Matrix 码是一种由 ID Matrix 于 1987 年开发的矩阵二维码,在 1996 年注册为 AIMI 的 ISS 标准,在 2000 年注册为 ISO/IEC 标准。
规格 | ||
---|---|---|
最小尺寸 | 10 × 10 模块 | |
最大尺寸 | 144 × 144 模块 | |
最大数据容量 | 数值 | 3116 个字符 |
字母数字 | 2335 个字符 |
旧版的 Data Matrix 码包括 ECC000、ECC050、ECC080、ECC100 和 ECC140。ECC200 是最新的 Data Matrix码版本,可以配置为正方形或矩形。
ECC000、ECC050、ECC080、ECC100 和 ECC140
它们是由使用卷积纠正的范围从 9 × 9 到 49 × 49 的奇数模块组成的。
由于当数据庞大时,略微失真会干扰读取,因此几乎从不使用较旧版本。
ECC200
ECC200 升级了纠错功能,可消除失真问题。
它使用 Reed-Solomon 执行纠错,可在部分代码损坏时恢复数据。
ECC200 已国际标准化。当需要 Data Matrix 码时,通常使用 ECC200 版本。
注意点
旧版本(ECC000、ECC050、ECC080、ECC100 和 ECC140)与新版本(ECC200)之间的差别在于每侧的模块数目。旧版本的模块为奇数,而新版本的模块为偶数。
ECC140
ECC200
Data Matrix 码的结构 (ECC200)

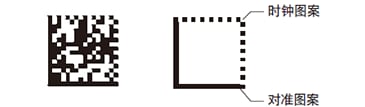

对准图案和时钟图案
Data Matrix 码的数据区域四周为 L 形框(称为“对准图案”)和点线(称为“时钟图案”)。读取器将捕获这些图案,通过图像处理技术确定代码的位置。因此,可从各个方向上读取 Data Matrix 码。
![对准图案和时钟图案](/Images/ss_barcode_lecture_datamatrix_ph03_1491024.gif)
当模块数目超过 24 × 24 时,代码将分成区块,每侧不会超过 24 个模块。此结构可防止代码失真。

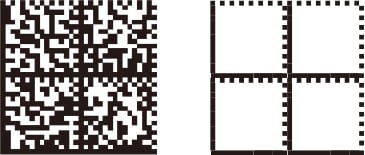

代码尺寸和区块数
共有 24 种代码尺寸,范围为从 10 × 10 模块到 144 × 144 模块(对于矩形,共有六种尺寸)。
当某个代码的模块数目超过 26 × 26(对于数据,模块数目超过 24 × 24)时,它会划分为区块,如下所示,每侧不超过 24 个模块。此结构可防止代码失真。
符号尺寸 | 区块 | 数据单元 |
---|---|---|
10×10 至 26×26 | 1 | 8×8 至 24×24 |
28×28 至 52×52 | 4 | 14×14 至 24×24 |
64×64 至 104×104 | 16 | 14×14 至 24×24 |
120×120 至 144×144 | 36 | 18×18 至 22×22 |
![代码尺寸和区块数](/Images/ss_barcode_lecture_datamatrix_ph04_1491025.gif)
边距
Data Matrix 码四周的边距应大于模块。
![边距](/Images/ss_barcode_lecture_datamatrix_ph05_1491026.gif)
纠错码(Reed-Solomon 码)
当部分 Data Matrix 码损坏时,Reed-Solomon 码会恢复数据。

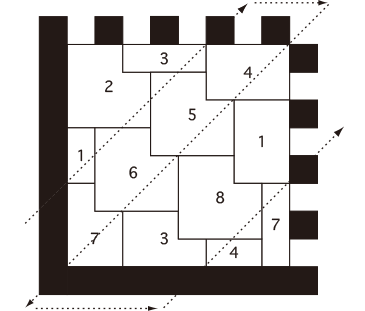

数据和纠错码排列
数据和纠错码按如下所示排列。
![数据和纠错码排列](/Images/ss_barcode_lecture_datamatrix_ph06_1491027.gif)

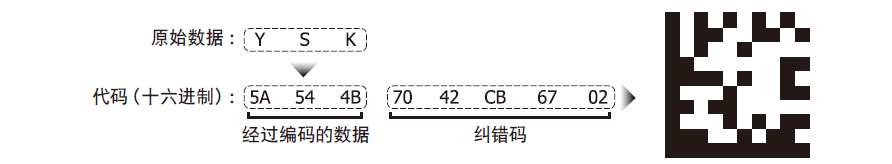

如需将“YSK”转换为 Data Matrix 码:对 YSK 进行编码,按下面的方法计算纠错码,并将纠错码排成正方形。
![数据和纠错码排列](/Images/ss_barcode_lecture_datamatrix_ph07_1491028.gif)
Data Matrix 码的规格
Data Matrix 码 (ECC200) 共有两种配置:正方形和矩形,包含的单元数始终为偶数。
正方形
正方形 Data Matrix 的规格 (ECC200) | ||
---|---|---|
最小尺寸 | 10 × 10 模块 | |
最大尺寸 | 144 × 144 模块 | |
最大数据容量 | 数值 | 3116 个字符 |
字母数字: | 2335 个字符 | |
二进制: | 1556 个字符 |
共有 24 种字符尺寸,范围为从 10 × 10 模块到 144 × 144 模块。当模块数目超过 24 × 24 时,代码将分成区块,每侧不会超过 24 个模块。此结构可防止代码失真。
矩形
矩形 Data Matrix 的规格 (ECC200) | ||
---|---|---|
最小尺寸 | 8 × 16 模块 | |
最大尺寸 | 16 × 48 模块 | |
最大数据容量 | 数值 | 98 个字符 |
字母数字: | 72 个字符 | |
二进制: | 47 个字符 |
对于矩形,共有下列六种尺寸。
•8 × 18 模块(1 个区块)
•12 × 26 模块(1 个区块)
•16 × 36 模块(1 个区块)
•8 × 32 模块(2 个区块)
•12 × 36 模块(2 个区块)
•16 × 48 模块(2 个区块)
注意
在 Data Matrix 码中,纠错率由符号尺寸和数据容量自动确定。与 QR 码不同,它不可随意指定。
如何确定 Data Matrix 码尺寸
Data Matrix 码的实际尺寸的计算方法为符号尺寸乘以模块的可印刷尺寸。
如果模块尺寸为 0.25 mm,
符号尺寸:10 × 10 模块 = 2.5 × 2.5 mm
符号尺寸:32 × 32 模块 = 8.0 × 8.0 mm
符号尺寸:8 × 18 模块 = 2.0 × 4.5 mm
每个符号尺寸的数据容量
正方形
模块数目 | 数据容量 | 纠错率 | ||
---|---|---|---|---|
数值 | 字母数字 | 二进制 | ||
10 x 10 | 6 | 3 | 1 | 25% |
12 x 12 | 10 | 6 | 3 | 25% |
14 x 14 | 16 | 10 | 6 | 28 至 39% |
16 x 16 | 24 | 16 | 10 | 25 至 38% |
18 x 18 | 36 | 25 | 16 | 22 至 34% |
20 x 20 | 44 | 31 | 20 | 23 至 38% |
22 x 22 | 60 | 43 | 28 | 20 至 34% |
24 x 24 | 72 | 52 | 34 | 20 至 35% |
26 x 26 | 88 | 64 | 42 | 19 至 35% |
32 x 32 | 124 | 91 | 60 | 18 至 34% |
36 x 36 | 172 | 127 | 84 | 16 至 30% |
40 x 40 | 228 | 169 | 112 | 15 至 28% |
44 x 44 | 288 | 214 | 142 | 14 至 27% |
48 x 48 | 348 | 259 | 172 | 14 至 27% |
52 x 52 | 408 | 304 | 202 | 15 至 27% |
64 x 64 | 560 | 418 | 278 | 14 至 27% |
72 x 72 | 736 | 550 | 366 | 14 至 26% |
80 x 80 | 912 | 682 | 454 | 15 至 28% |
88 x 88 | 1152 | 862 | 574 | 14 至 27% |
96 x 96 | 1392 | 1042 | 694 | 14 至 27% |
104 x 104 | 1632 | 1222 | 814 | 15 至 28% |
120 x 120 | 2100 | 1573 | 1048 | 14 至 27% |
132 x 132 | 2608 | 1954 | 1302 | 14 至 26% |
144 x 144 | 3116 | 2335 | 1556 | 14 至 27% |
矩形
模块数目 | 数据容量 | 纠错率 | ||
---|---|---|---|---|
数值 | 字母数字 | 二进制 | ||
8 x 18 | 10 | 6 | 3 | 25% |
8 x 32 | 20 | 13 | 8 | 24% |
12 x 26 | 32 | 22 | 14 | 23 至 37% |
12 x 36 | 44 | 31 | 20 | 23 至 38% |
16 x 36 | 64 | 46 | 30 | 21 至 38% |
16 x 48 | 98 | 72 | 47 | 18 至 33% |
注意
上表中的每个字符数为可输入的最大字符数。但是,符号尺寸会因数据组件(例如图形和字符的组合或者大小写字母数字字符的组合)而变得更大,即使数据包含的字符数少于上表所列也是如此。
GS1 DataMatrix
GS1 Data Matrix 一种由 GS1 标准化以便分发的二维码符号。它以 ECC200 标准为基础,定义了下列规则以便与传统的 Data Matrix 码区分开来。
GS1 Data Matrix 码的主要内容
使用的代码 | DataMatrix ECC200 |
---|---|
FNC1 | [FNC1] 放在数据顶部,以便将其定义为 GS1 的标准规格。 |
应用标识符 (AI) | 添加到数据条开头的识别码,定义此识别码后所接信息的种类。应用标识符(AI) 由 ISO/IEC 指定。 |
可变长度数据 | 当输入其中信息量会发生变化的数据(可变长度数据,如数量)时,请在可变长度数据之后插入 [FNC1] 作为分隔符。此 [FNC1] 指定当读码器读数时输出 [GS](用 ASCII 码表示则为 1Dh)。 * [GS] :组分隔符 |
GS1 模块的印刷尺寸
GS1 建议在印刷 GS1 Data Matrix 码时为模块使用下列尺寸。
推荐的模块尺寸 | 最大模块尺寸 | 最小模块尺寸 | |
---|---|---|---|
印刷在标签上 | 0.300mm | 0.615mm | 0.255mm |
DPM | 0.380mm | 0.495mm | 0.380mm |
GS1 Data Matrix 码示例
元素 | AI | 数据 |
---|---|---|
GTIN(固定 14 个数字) | 01 | 04912345678904 |
数量(可变长度) | 30 | 100 |
最迟销售日期 | 17 | 120401 |
与 GS1-128 的关系
GS1 Data Matrix 码与 GS1-128 的数据结构相同。因此,如果有必要处理大量数据,但是实际上印刷区域有限,则可能将使用 GS1 Data Matrix 码。此外,GS1 Data Matrix 码将针对医疗行业进行标准化。由于代码将直接印刷在不锈钢医疗器械(如手术刀和剪刀)上,因此制定了相关指导原则。
- * 不锈钢医疗器械:由不锈钢、铝、铜合金、钛或陶瓷等材料制成的仪器,可在医疗操作和手术中重复使用。
