切削工具

1. 车刀

车刀是车床等用来切削加工物的刀具。车刀的种类很多,常用的类型包括用于切削外径的“偏刀”、用于切削沟槽等的“切断刀”、用于打孔的的“镗削刀”。
如今,为了省去研磨刀刃等的麻烦,能够更换刀刃的“丢弃式”车刀正在普及。这种车刀分为车刀支架与刀片,就像美工刀的刀片一样,可以在刀片变钝时进行更换。

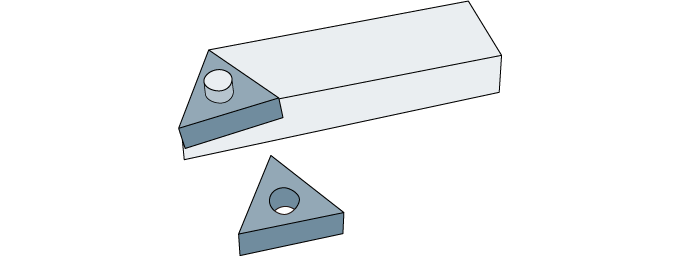

组装刀片(图像下方)与
车刀支架后的状态
组装刀片(图像下方)与车刀支架后的状态

2. 卡盘装置

卡盘装置(或卡盘)指的是车床及钻床的“爪扣”部分。对车床而言,这是固定加工物的装置;对钻床而言,则是固定钻头刀刃的部分。
根据机构及用途的差异,卡盘装置有很多种固定方法,用机械结构进行固定的“机械卡盘”,用磁铁固定的“磁力卡盘”,用真空状态固定的“真空卡盘”等等。机械卡盘可分为三爪固定型和四爪固定型。
要利用车床及钻床进行高精度加工,就必须彻底固定加工物及工具,通过卡盘装置的使用,确保两者在巨大负荷下也不会发生任何振动。

加工物固定爪(用3爪进行固定)
加工物固定爪(用3爪进行固定)
三爪卡盘

3. 切削工具的材料

切削工具的材料也被称为工具钢,具有强度高、耐磨损、耐冲击、耐高温等特点。其中,一种通常被称为普通钢的碳素钢,是由铁与碳素的合金构成的。如今,清洁度高、机械性质及热处理特性稳定的工具钢正在得到普及。
工具钢的典型代表,包括“高速度钢”和“超硬合金”。高速度钢是在碳素钢中添加钨、铬等金属后制成的合金。因为可根据用途轻松改变刀刃的形状,被广泛用于切削加工。High Speed Steel(高速度钢)在制造现场被简称为“HSS”。而超硬合金则使用了碳化钨等成分,被用于难加工材料及模具等的加工。
