固定具

1. 固定具的重要性

观察金属加工现场,我们可以发现,出于提高加工精度、高效生产、保障安全等目的,经常会采用以加工器具、加工物安装用器具为代表的引导用夹具(jig)等各种类型的固定具。
这些器具在省去了切换、画线等麻烦的同时,也是实现正确快速加工所不可或缺的存在。除了购买使用各类通用固定具之外,还有独家开发、制作安装用器具及夹具,以实现高难度加工的加工厂商。
在以加工中心为代表的自动化加工技术飞速发展的同时,单纯地导入使用加工装置,也变得难以充分满足当今客户的需求。因此,在追求加工的附加价值方面,固定具占据着重要的位置。

2. 夹具

在各类固定具中,夹具(工夹具)可以被认为是左右加工品质的关键器具。起到加工物定位、工具引导、固定等各类功能。这是为了正确高效制造同一部件而采用的引导部件。此外,在避免不同操作人员间的加工品质波动方面,也发挥着重要的作用。
夹具由保持加工物水平的平台,与固定加工物的装置等构成。只需将加工物安装在夹具上,就能省去画线等麻烦,任何人都能进行正确加工。其中既有支持多种加工的夹具,也有特化进行单一加工的专用夹具,品种非常多样。
除了通用平台及台钳(台虎钳)、夹具底座、夹钳(U字型的固定金具)等市面销售的种类之外,夹具厂商还会发售各类产品。很多时候还会根据需要,自制专用的夹具。

夹具示例
夹具底座
夹具底座
夹钳
夹钳
台钳
台钳

3. NC车床的固定具

NC车床的固定具,包括固定加工物的卡盘的“爪(软爪)”。虽说同样是爪,但其中的门类繁多,包括通用的标配品、专用制造品等等。
大致可分为软爪、硬爪。软爪用于追求精度的加工及精制加工。特地用未经烧制、容易切削的材料制造,可根据需要,对爪部进行切削加工后,再固定加工物。而硬爪主要用于粗加工。
此外,NC车床固定具中的大规模装置,还包括将加工物送入NC车床的自动工件搬运拆装装置等。

NC车床的固定具

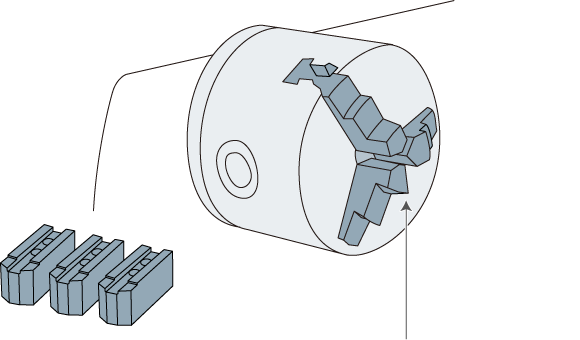

软爪(根据加工物及加工方法,可改变爪的种类)
