光线显微镜

什么是光线显微镜?

光线显微镜也被称为光学显微镜。光线显微镜利用光线对细菌和血细胞等微小目标物进行放大观察。

光线显微镜的结构

来自光源的可见光通过聚光镜头进行聚光处理,然后投射到微小透明样本上。通过玻璃镜头(物镜)对穿透样本的光线进行二次聚光处理,以便进行放大观察。
光线显微镜可分为两类:简易光线显微镜,即使用单一镜头的光线显微镜;以及复合光学显微镜,即使用多个镜头的光线显微镜。
简易光线显微镜适用于低放大率观察。复合光学显微镜适用于高放大率观察。

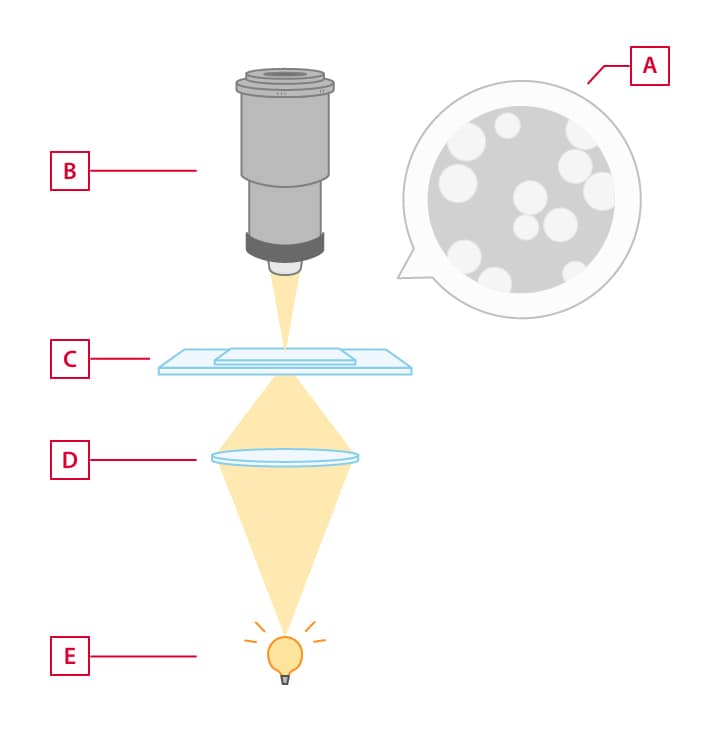

光线显微镜的结构

A
明视场
B
物镜
C
标本
D
聚光镜头
E
光源

光线显微镜的应用

观察目标物主要为细菌和血细胞等透明样本。光线显微镜也被称为生物显微镜。生物显微镜用于观察有机体。

光线显微镜的局限

  • 观察距离较短
  • 薄样本须固定在载玻片上
  • 通常采用透射照明,如观察不透明目标物,须采用独立照明
  • 景深较浅,难以观察表面不平整的目标物
  • 须搭载相机才能拍摄图像,但难以获得高分辨率图像
  • 主要用于观察,因此未配置测量功能

选用数码显微系统VHX系列的理由

由于景深较大,深度合成功能可在显示屏上显示完整的聚焦图像,并进行高放大率观察

无需切割或抛光目标物。(可实现无损观察。)

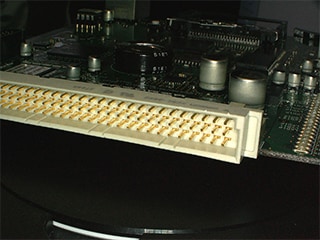

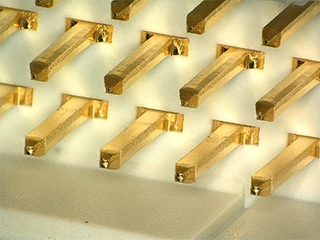

对连接器(接头)进行倾斜观察
宏观图像,5×
放大图像,40×

可选照明模式包括透射照明、环状照明、同轴落射照明、偏光照明和微分干涉对比照明,可满足对生物显微镜和工业显微镜的应用需求。

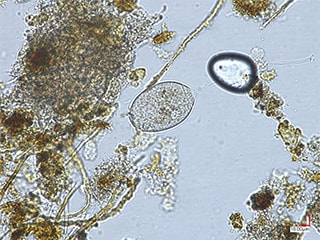

流体中的浮游生物,700×,通过透射照明进行观察

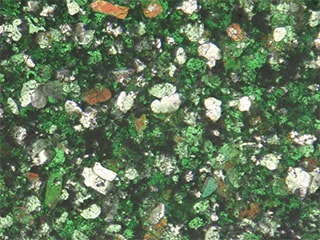

汽车涂漆表面,1000×,通过同轴落射照明进行观察

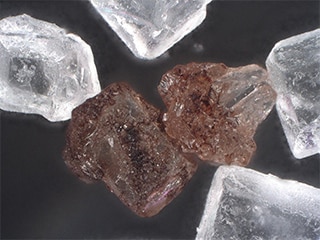

砂糖晶体,300×,通过环状照明进行观察

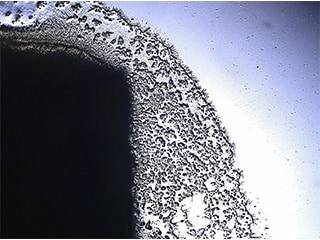

细菌,200×,通过透射偏光照明进行观察

标配相机和显示器可确保拍摄照片的画质与显示的图像相同

标配工具显微镜可实现平面和3D轮廓的测量

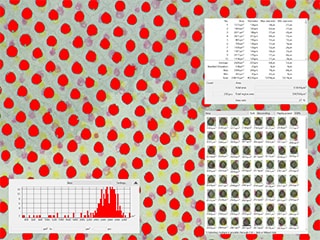

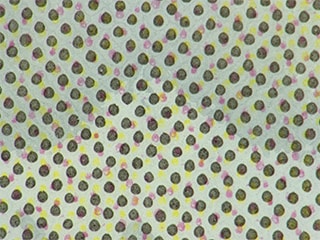

对半色调点进行自动面积测量,200×
平面测量图像

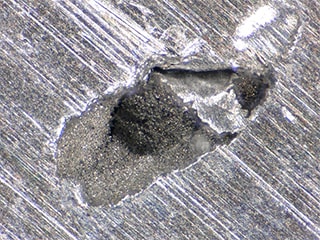

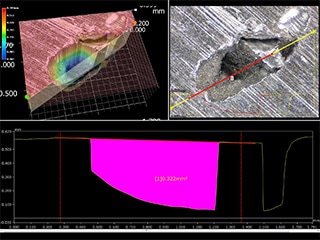

铸造产品针孔的3D轮廓,200×
3D测量图像
