什么是金相显微镜?
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_001_2008222.jpg)
金相显微镜是一种专门用于观察金属目标物横截面(冶金支架)的显微镜。金相显微镜通常采用倒置结构,装有高分辨率物镜,工作距离较短。金相显微镜适用于金属目标物的测量,但是应用范围有限。
金相显微镜的部件及功能
金相显微镜的主要组件包括光学系统和照明系统。光学系统通常包括:
- 目镜,用于观察图像
- 中继系统,用于图像的反射和放大
- 物镜,用于接收载物台上样本的图像
照明系统用于防止样本表面反射光产生光晕,由以下部分组成:
- 高强度光源
- 聚光镜头
- 孔径光阑
- 平面玻璃反射器
- 彩色滤光片或偏振滤光片
在某些情况下,金相显微镜会在目镜上安装相机,以拍摄图像,供研究使用。
金相显微镜的用途
无论是光学型还是数码型,金相显微镜可用于各种需要观察光滑金属表面的行业或研究领域。这些行业或领域包括冶金学、矿物学和宝石学。制造商还可利用数码或光学金相显微镜检查材料和组件是否存在缺陷或磨损。
金相显微镜的局限
- 只能从上到下观察物体
- 适用于中高放大率观察
- 可通过旋转器改变镜头的放大率,但是在连续观察目标物的过程中无法改变放大率
- 安装相机时,须设置安装附件
- 只有使用不同的滤光片才能获得多种观察方法
- 景深极浅,可能会忽略有缺陷的部件
- 工作距离短,须对样本进行处理方可进行成像
- 操作复杂,用户须接受充分培训
- 目镜导致用眼疲劳
VHX数码显微系统替代金相显微镜的理由

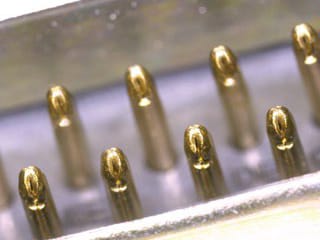

1.全幅对焦 - 对整个目标物进行强对焦
数码显微系统的景深至少是光学显微镜的20倍,可对表面非常不均匀的目标物进行精确观察。
这种观察有助于大幅节省调焦所需的时间,但是金相显微镜无法达到相应的观察精度。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_002_2016331.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_003_2016332.png)

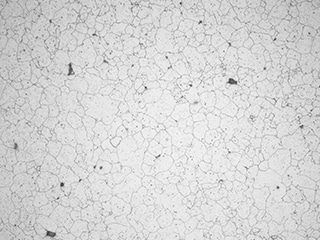

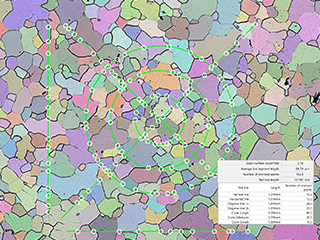

2.颗粒结构 - 快速分析金属表面的颗粒结构和尺寸
即使同种金属,也可根据晶体颗粒的形状、尺寸、分布等,获得不同的机械特性。因此,可通过检查这些晶体颗粒的状态来确定机械特性。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_004_2016333.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_005_2016334.png)

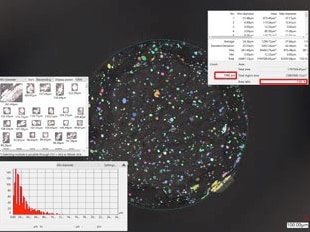

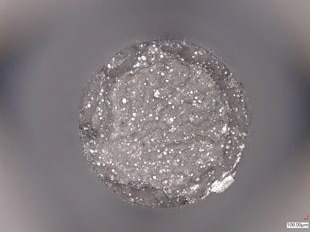

3.自动面积测量 - 自动统计最多29,999个微粒
VHX系列的自动面积测量功能可提高分析工作的效率。只需轻轻一按,即可输出图像和测量结果,并形成Microsoft Excel报告。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_006_2016335.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_007_2016336.png)

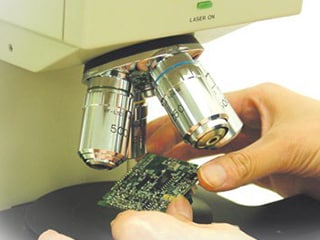

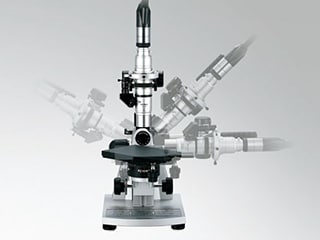

4.灵活性和手持模式 - 多方位观察(包括手持设备),不遗漏各种细节
数码显微系统具有可变角度观察功能,无须倾斜目标物,即可实现多方位观察。VHX系列可轻松实现手持观察。对于大尺寸目标物,可大幅节省检测所需时间。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_008_2016337.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_009_2016338.png)

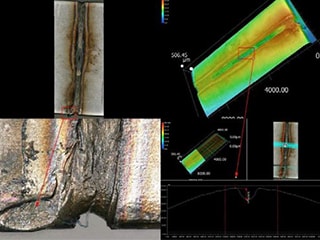

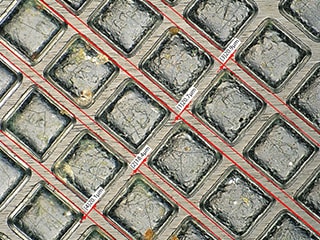

5. 平面和3D测量 - 进行高级测量和分析
轻松进行平面和3D测量。只需一个工具,即可进行粗糙度、清洁度、结晶粒度等测量。可保存数据,供以后测量使用。此外,数码显微系统安装了免费通信软件,允许用户通过自己的电脑使用测量功能。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_010_2016339.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_011_2016340.png)

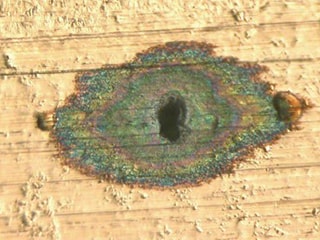

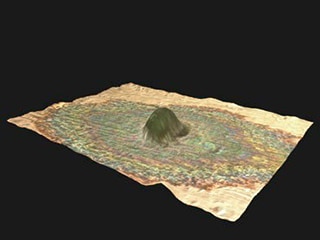

6. 平面和立体拼接 - 2D/3D图像拼接和粗糙度测量
数码显微系统可一键实现全幅对焦3D显示。
可在移动载物台的过程中获得立体数据,连续拍摄图像,获得目标物的整体图像。只需画出轮廓线,即可测量表面粗糙度。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_012_2016341.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_013_2016342.png)

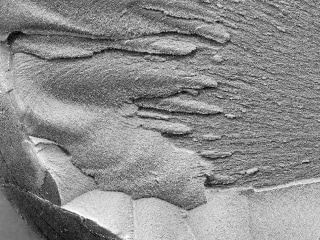

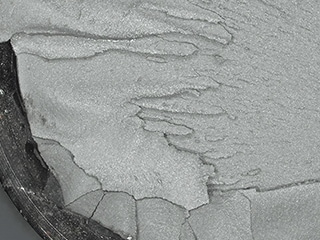

7.Optical Shadow Effect Mode - 输出可与SEM匹敌的图像
基恩士自主研发的显微术方法采用专业设计,配置了高分辨率HR镜头、4K CMOS图像传感器和照明技术。对于通过多向照明拍摄的图像,可通过分析图像的对比度来识别表面的微小的不平整处。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_014_2016343.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_015_2016344.png)

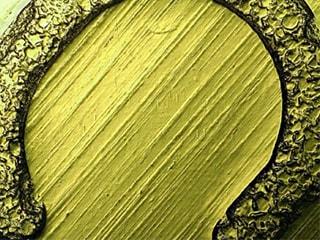

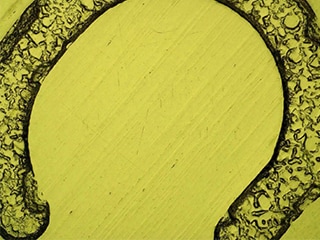

8.高级照明 - 自动获得多方位照明
只须按下“优化”按钮,即可显示九种照明场景。
在这些场景中,您能够迅速选取适合观察的图像。
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_016_2016345.png)
![](/Images/ss_microscope_glossary_op_metallurgical_microscope_017_2016346.png)
