微粒/清洁度测量
由于质量要求的提高,防止在生产过程被外部微粒污染正变得日益重要。
照明方法
除了具有适当亮度和高分辨率的镜头,选用适当的照明方法是至关重要的。环状照明和同轴落射照明均适用于物体的细致检测。当使用数码显微系统对低反射率或半透明目标物进行微粒/清洁度测量时,应优先选择透射照明。如果反射率较高,产生光泽,可采用扩散照明,以清晰辨别微粒/污染物与目标物。通过片射照明改变照明方向会有助于显示外来微粒。最后,如果只有通过透明物体才能观察目标物,可采用偏光照明。


- A
- 光源
- B
- 镜头
- C
- 目标物
- D
- 单向透视玻璃


- A
- 光源
- B
- 镜头
- C
- 目标物
- D
- 磨砂玻璃滤光片

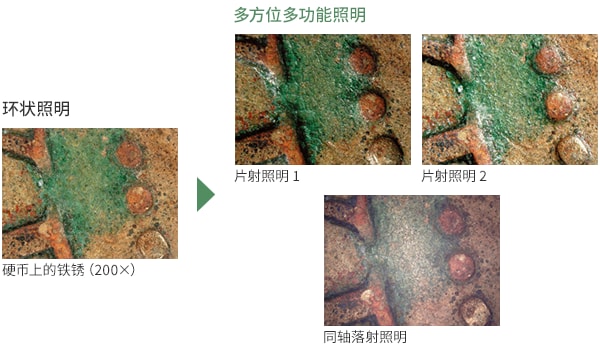

基恩士数码显微系统具有多方位多功能照明功能,可将拍摄的图像中的照明数据保存下来。因此,用户可改变图像照明,无须重新拍摄物体图像。
基恩士数码显微系统具有环形反射减少功能,可进行更细致的微粒/清洁度测量。

微粒/清洁度测量

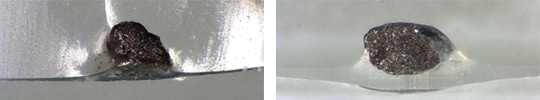

通过基恩士的多方位观测技术,用户可准确判断外来微粒处于表面上方或下方。这降低了测量难度,有利于快速制定潜在解决方案。

外来微粒3D成像是制定解决方案的另一途径。测量时,3D数据有助于确定问题的根源在于划伤还是外来微粒造成的污染。
通过测量外来微粒进行量化分析

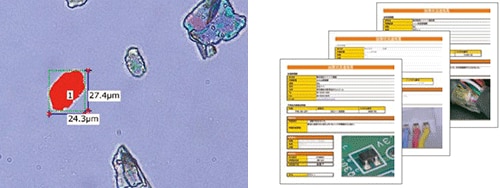

在观察并拍摄外来微粒后,基恩士数码显微系统可实时进行各种平面和3D测量,并通过文本处理或电子表格软件形成报告。

基恩士数码显微系统可依据ISO 16232和VDA 19等标准的规定,进行微粒/清洁度测量。凭借先进的成像功能,该显微镜能够进行高精确度测量,测量精度可达1 µm。
