应变采集用途、案例

在考虑产品强度或结构时重要的项目就是“应变(strain)”。应变是表示物体变形状态的尺度,以比率表示从基准(初始)状态的延长(收缩),并没有单位,仅作为“无名数”使用。一般标注为“○○ST”或“○○ε”,沿着部件轴方向的变形称为“垂直应变”,与部件轴垂直方向的变形称为“剪切应变”。下面分为研究开发类用途与生产现场类用途,对电子元件及电气设备、汽车、金属钢铁等行业中的应变采集案例进行介绍。

研究开发类用途

汽车行业离合器耐久性试验与应变数据分析

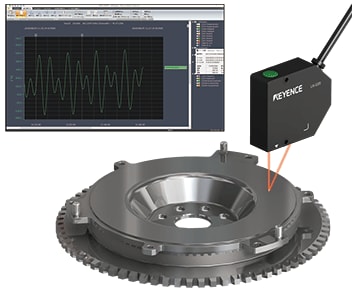

离合器耐久性试验与应变数据分析

在汽车离合器的性能试验中,采集操作时施加在离合器踏板的压力及应力(应变)、温度,并对照材料强度计算耐久性能。一般在进行实车试验后在线下采集应变等,并进行分析。使用基恩士的多重输入数据收集系统NR系列,除应变以外,还可快速采集温度等。另外,通过使用激光移位计等,能够以非接触方式采集目标物形状变化。

电子元件行业印刷电路板强度与应变分析

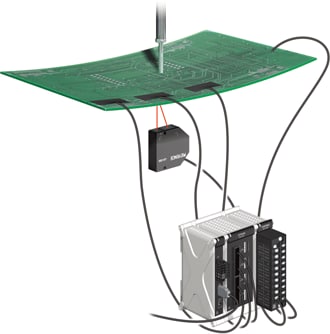

印刷电路板强度与应变分析

随着电子设备的高功能、小型化、薄型化,印刷电路板上的高密度化日益发展。因此在一块印刷电路板封装集成电路及包括开关在内的按键部件或连接器等的情况日益增多。按键部件或连接器等需要进行物理按压或插拔配线,是给印刷电路板造成大负担的部分。因此有可能造成封装部件的损伤或剥离,需要事先用应变片检测印刷电路板的强度与应变。

电气设备行业手机掉落试验

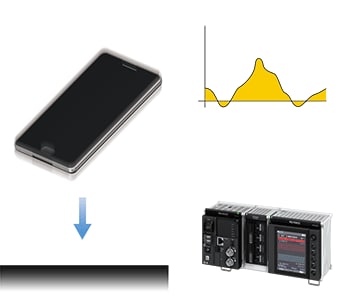

手机掉落试验

为检测耐冲击强度,使试验体(此时为手机)掉落,采集此时的加速度与应变,反馈至产品设计。使用基恩士的多重输入数据收集系统NR系列,除应变以外,还可通过组合使用加速计单元来同时采集加速度。电脑将同时读取保存采集数据与波形显示。以CSV格式保存后还可用Excel确认数据。有助于提高试验效率。

* Excel是美国微软公司在美国及其他国家的注册商标或商标。

生产现场类用途

金属、钢铁行业冲压荷重采集

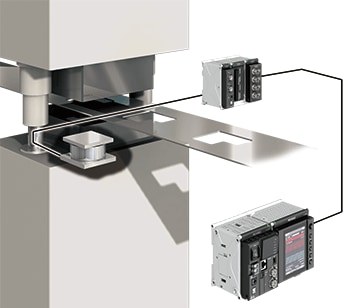

冲压荷重采集

冲压加工用于汽车以及电气设备、金属及钢铁等领域。用于冲压线的加工及各种材料的弯曲加工、金属材料的剪切等各种加工,加压能力达到数万千牛顿的大型设备也并不罕见。进行冲压加工的机床有机械式与液压式等,能否准确采集并控制产生的力,对产品均质化及高精度化有重要影响。因此需要进行荷重采集。应变采集单元可直接连接应变片式荷重元,能够轻松实现荷重采集。

金属、钢铁行业铸造设备的模具应变采集

铸造设备的模具应变采集

铸造设备的尺寸精度对模具的依赖程度高,要实现产品品质稳定化,模具的应变采集必不可少。使用基恩士的多重输入数据收集系统NR系列,除应变以外,还可同时记录温度。由此可高精度采集热分布偏差及应变,从而综合判断并确定成型不良或模具应变的发生原因。

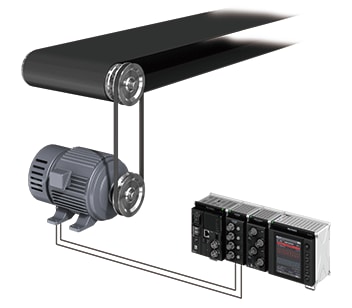

应变采集数据收集优选基恩士数据采集仪

NR-X100
NR-ST04
NR-ST04
NR-XCP30

同级超小超轻机身内集成了各项评估与分析功能的多重输入数据收集系统“NR系列”通过与应变采集单元“NR-ST04”组合使用,支持各种应变采集。机身紧凑,便于携带,通过专用软件实现了简单的设定与分析。全面聚焦于使用便利性的多重输入数据采集仪,加上采集单元后,一台可完成模拟采集及温度、加速度等7项功能。

应变采集单元“NR-ST04”具有更紧凑的主机,并内置电桥电路,支持1到4应变片法。仅有约230 g的紧凑机身内浓缩了凌驾于上位型号的性能。
