图像处理的外围设备:LED 视觉系统配件 CA-D 系列

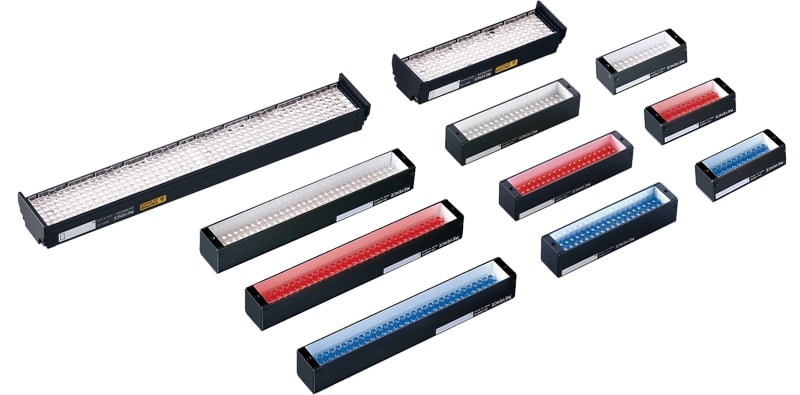

条型光源 条型光源中新增高亮度机型

条型照明技术

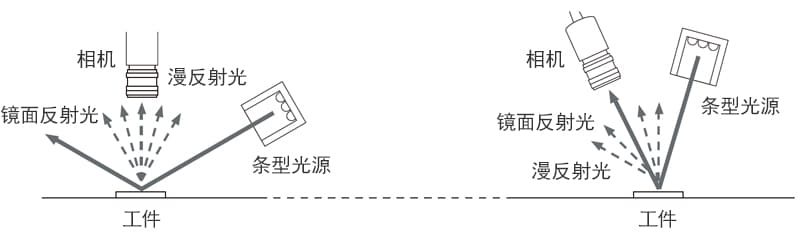

相机 / 光源安装图

条型光源可对长尺区域进行均匀照射。可安装为斜向照射,以漫反射光进行拍摄、辨别,从而避免产生引起光晕的镜面反射光。此外,还可将相机与照明呈相同角度倾斜,以获取镜面反射光,从而突显出刻印等的边缘成分。而且光泽较强时,也可使用偏光镜来达到效果。

新增搭载微距镜头的高亮度机型

新增搭载微距镜头的高亮度机型(CA-DBxW)。与白色型相比,达到了约为传统机型 4 倍的光量 *。可高亮度照射宽广范围。而且,高亮度机型在固定扩散片(包装随附)时无需螺丝,因此不用担心因振动导致的螺丝掉落等。

  • *LWD: 50 mm 下的代表值

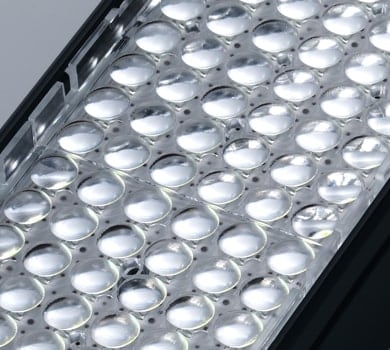

新开发微距镜头

拍摄示例

薄膜、树脂部件

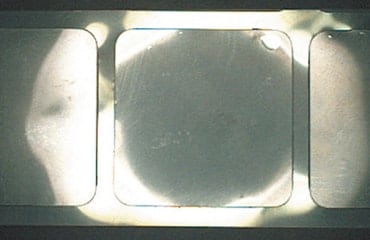

单纯反射光

边缘不稳定。

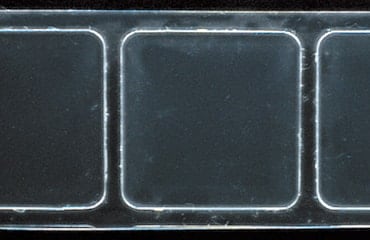

使用条型照明

边缘清晰明显。

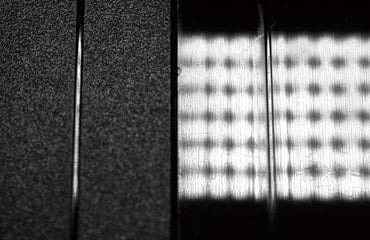

表面处理的有无检测

单纯反射光

虽然了解表面处理的差异,但工件的个体差异会导致颜色不均,难以稳定辨别。

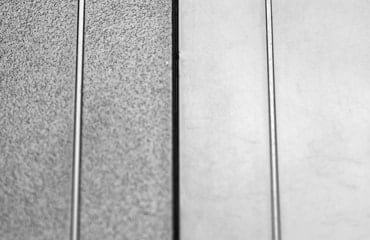

使用条型照明

使条型照明进行镜面反射,可明确光泽差异,忽略颜色不均进行辨别。
