图像处理的外围设备:LED 视觉系统配件 CA-D 系列
![](/Images/peripheral_mv_img_02_1863312.png)
光源 LumiTraxTM支持部分亮灯方式的 LumiTraxTM 拍摄。也可用作高亮度照明。

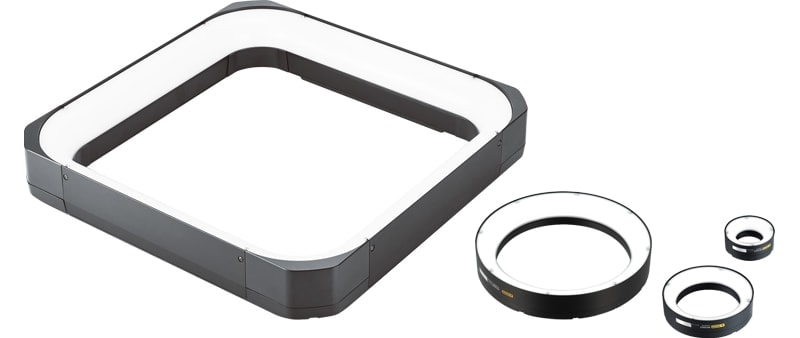

CA-DQW40X/CA-DRWxX
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_01_1863161.jpg)
结构 / 拍摄示例
高输出 LED 作为闪光灯
环形照明内部分割为 8 个部分,可通过设定LumiTraxTM功能,进行 8 分割亮灯、4 分割亮灯。
不使用 LumiTraxTM 功能时,则可用作全部亮灯的高亮度照明。
LumiTraxTM 拍摄支持 XG-X2000/CV-X400 系列。不进行
LumiTraxTM 拍摄时,可仅用作全部亮灯的照明。关于详细的机器组合,敬请咨询。

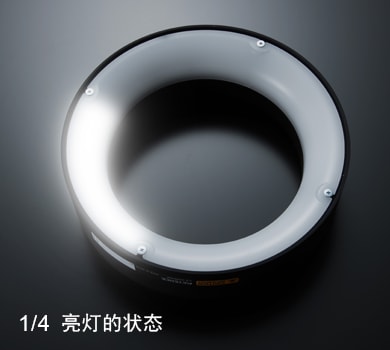

![1/4 亮灯的状态](/Images/peripheral_ca_dqw40x_ca_drwxx_img_02_1863162.jpg)
使用 LumiTraxTM 功能的拍摄示例
检测金属铸件表面的缺陷
忽略清洗液残留、污点、细微纹路等因素,仅检测凹痕和缺口等严重缺陷。
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_03_1863163.jpg)
检测印刷上的缺陷
不受背景复杂印刷的影响,生成仅抽取缺陷的图像。
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_04_1863164.jpg)
检测薄膜上的刻印
去除对检测造成不良影响的光晕,以实现稳定检测。
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_05_1863165.jpg)
