图像处理的外围设备:LED 视觉系统配件 CA-D 系列

圆顶光源提供扩散照明产生均一亮度的表面

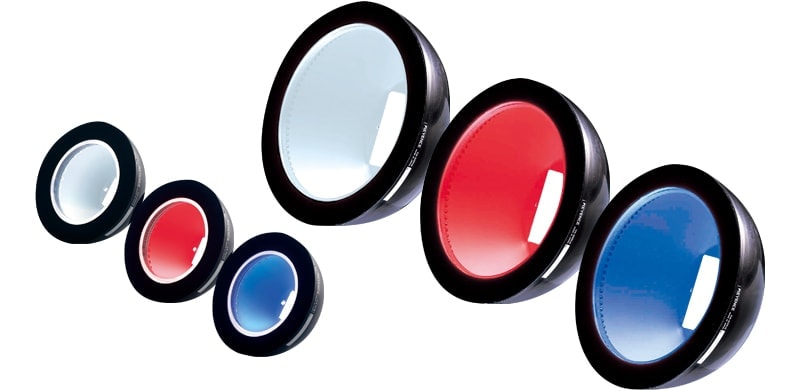

CA-DD

结构 / 拍摄示例

圆顶照明技术

由于 LED 安装在表面且向圆顶内照射,因此圆顶光源会向各个角度发射间接光线。 使用标准照明时,部件的直接反射会形成反光不均匀的地方(晕光),导致检测和可靠性发生问题。
因为圆顶光源会在所有角度上扩散,形状复杂的工件就会被来自所有角度上的散射光照亮,从而消除了反光不均匀的地方。工件均匀照亮后,即可进行稳定可靠的检测。

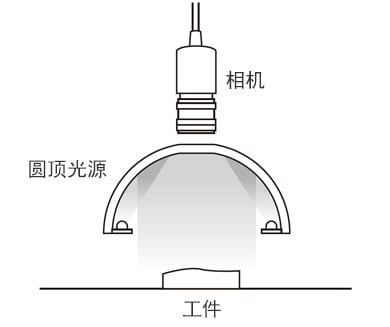

相机 / 光源安装图

应用

铝箔 / 塑料包装上的印刷

标准照明下

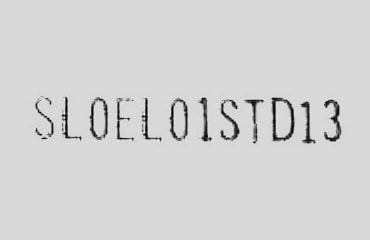

由于铝箔的表面和不规则的形状,印刷无法识别。

圆顶照明下

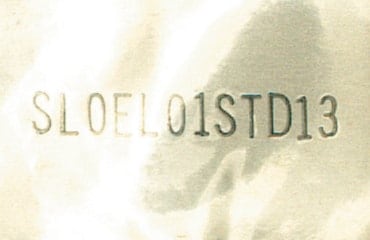

圆顶光源利用散射光照明工件的所有部分,确保能够识别文字。

塑料盖子

标准照明下

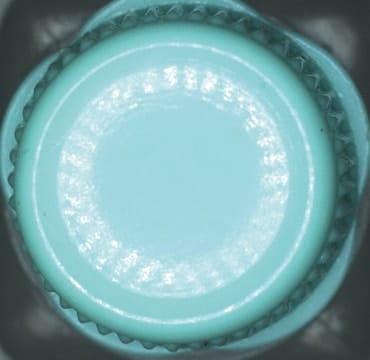

标准光源 LED 会被看见并影响检测。

圆顶照明下

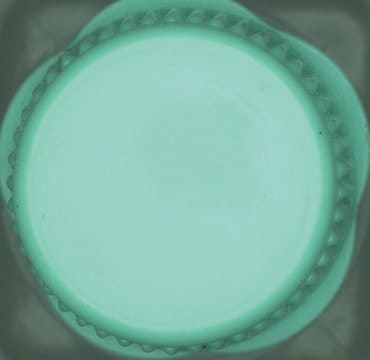

扩散照明确保了整个盖子上的均一照明。

罐头底部曲面上的印刷

标准照明下

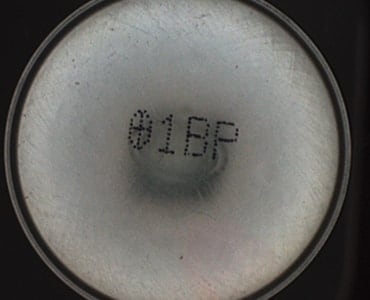

由于反光的曲面,使用的照明产生了反光不均匀的地方(晕光)。

圆顶照明下

因为圆顶光源来自各个角度,照明在整个曲面上都很一致。
