图像处理的外围设备：LED 视觉系统配件 CA-D 系列

光源控制器LED 光源的电源和控制。

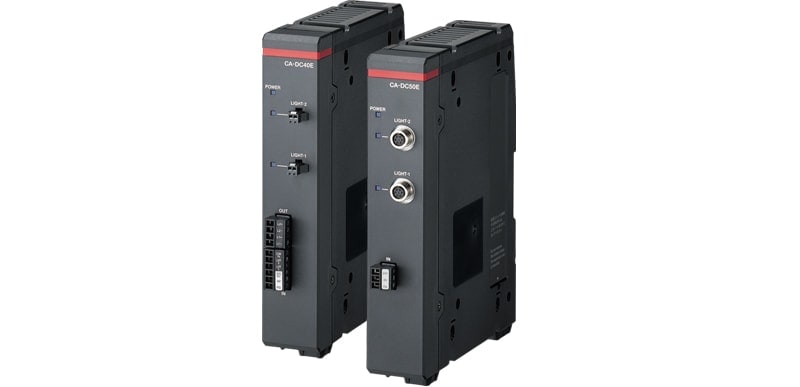

CA-DC

CA-DC40E/DC50E (XG-X、CV-X400/X300 专用), CA-DC60E(XG-X2000、CV-X400 专用)
CA-DC21E/CA-DC30E(XG、CV-X200/X100 专用)

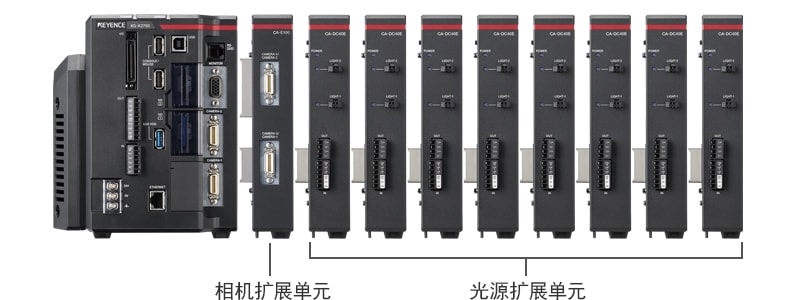

不需要接控制接线的扩展式

直接连接支持的图像处理设备。仅需供给电源，无需其他多余接线。无需使用 PLC，可通过本体进行调光、控制每个触发的频闪亮灯。1 台图像处理本体最多可连接共 8 台 *，因此在无接线的情况下最多控制 16 台照明。

  • *使用 CA-DC40E 时。使用 CA-DC50E/DC60E 时，8 台中每台最多可连接 2 台。

传统配线方式的问题点*

  • 控制 4 台光源控制器需要使用 32 点 I/O单元和 32 条配线，既费工又费钱。
  • 对视觉系统进行品种设定切换控制时，同时需要对光源控制器进行亮度控制。
  • 根据照明指定亮度，品种一旦增加控制作业也会增加。

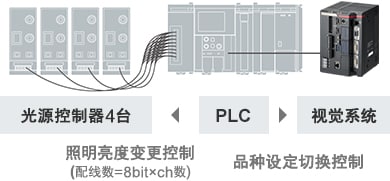

PLC | [光源控制器4台] 照明亮度变更控制 (配线数= 8 bit × ch 数) [视觉系统] 品种设定切换控制
  • *与本公司CA-DC100产品的比较

频闪照明

LED 光源因为其灵活性和长使用寿命的特性，所以在视觉系统中被用作标准配置。然而由于复杂的接线和排序，LED 的快速切换性能无法充分发挥，光源持续处于开启状态。CA-DC 系列能根据预设自动启用光源的频闪，无需接线或复杂的编程。这样就大幅延长了使用寿命。

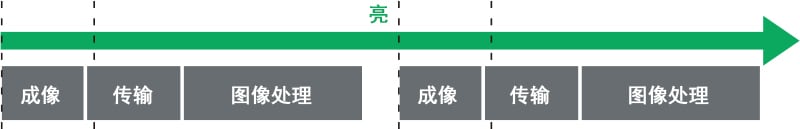

持续照明(包含浪费的照亮时间)

频闪照明

照亮时间大幅缩短，使用寿命延长了十倍。*

  • *与本公司CA-DC100产品的比较
