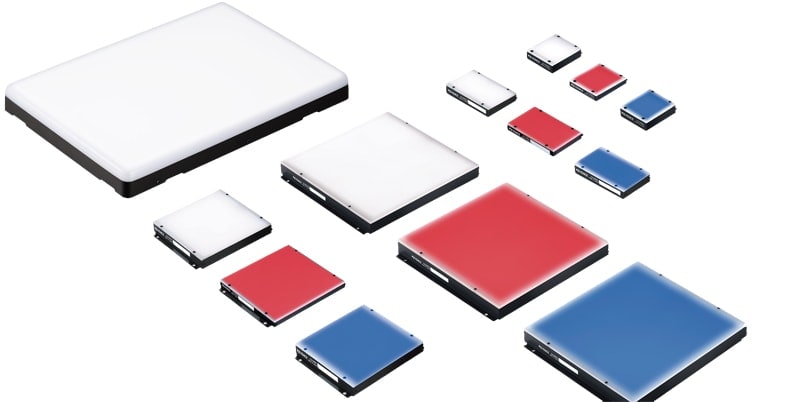

图像处理的外围设备:LED 视觉系统配件 CA-D 系列

背光光源新增A4 尺寸的大型机型
CA-DS

背光照明技术

标准的正面照明因为形状,颜色和表面加工等原因会引起工件特征的对比度较低或不一致。使用背光光源可以确保光线能穿透工件进入相机。如果工件不透光,就会产生投影,形成高对比度和清晰的轮廓用于稳定检测。
即使工件是透明的,可能也具有一定范围的密度(例如薄层材料或瓶中的液体)。通过工件上光线吸收和透射的变化也能实现一定的对比度。

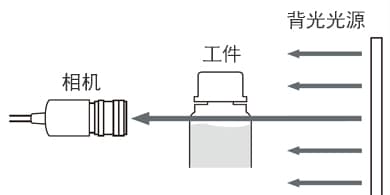

相机 /光源安装图

新增A4 尺寸的大型机型

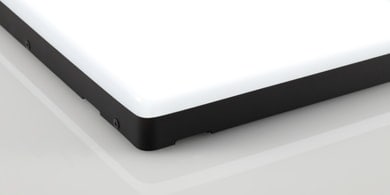

新增A4 尺寸的大型机型。至照明端面为止均为发光部,因此可在相对于发光面积的最小安装空间进行安装。

通过将扩散片特殊成型,至扩散片端面为止均可发光。

应用

连接器端子

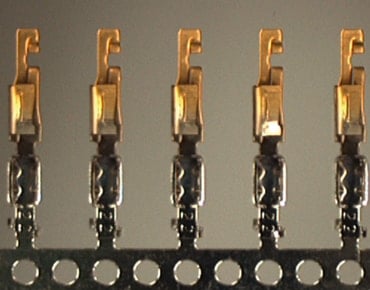

标准照明下

某些边缘点不清楚,与背景发生混淆。

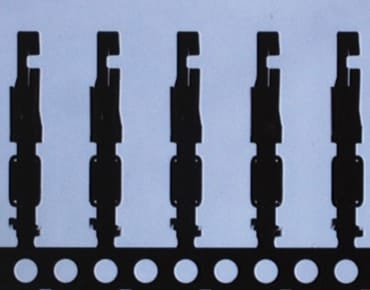

背光照明下

复杂的轮廓和边缘点以高对比度清晰显示。

收缩膜的收缩不良检测

应用发光面积较大的镜面反射照明的示例。

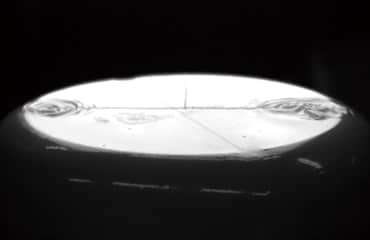

OK 品

可平行看到收缩,不会受背景的影响。

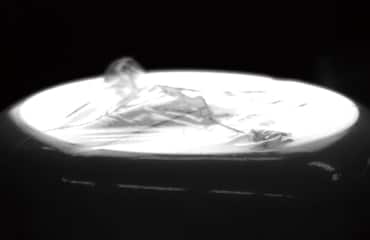

NG 品

角状部分产生阴影,可进行检测。
