图像处理的外围设备:LED 视觉系统配件 CA-D 系列

低角度光源低角度照射来强调边缘的低角度光源
CA-DLR

应用

表面 / 边缘缺口

一般来说,表面和边缘的缺陷很难用标准照明检测,因为对比度变化较小。低角度光源突出了工件的物理变化,继而实现了检测。

低角度照明技术

低角度光源在很小的角度上将光线直接照射到工件上。通常检测工件的边缘或表面上的瑕疵对于标准的直接照明都很困难。由于光的方向几乎与表面平行,表面高度的任何变化都会改变到相机的光路,从而突出变化。

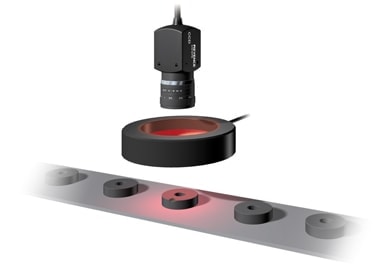

相机 / 光源安装图

应用

有缺口的边缘

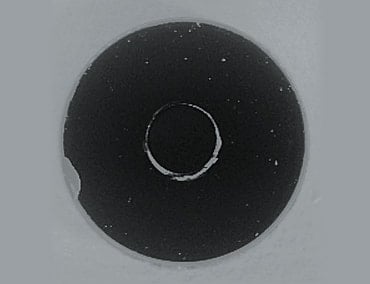

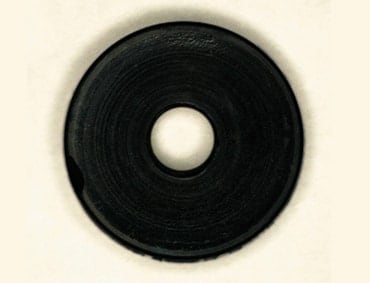

标准照明下

无法识别缺口。

低角度照明下

缺口被突出,可以轻松识别。

不均匀的瓶口

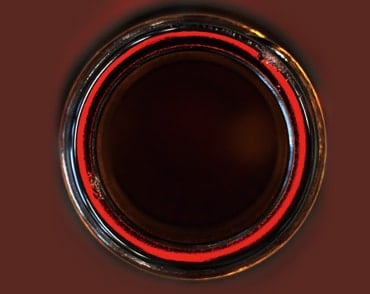

标准照明下

瓶口的形状无法识别。

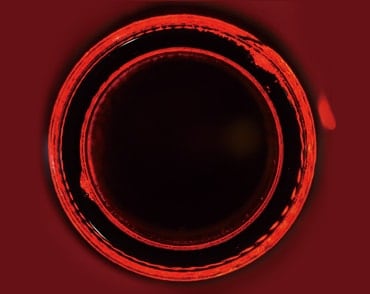

低角度照明下

瓶口的所有的边缘被突出,显示出变形的区域。
