图像处理的外围设备:LED 视觉系统配件 CA-D 系列
![](/Images/peripheral_mv_img_02_1863312.png)

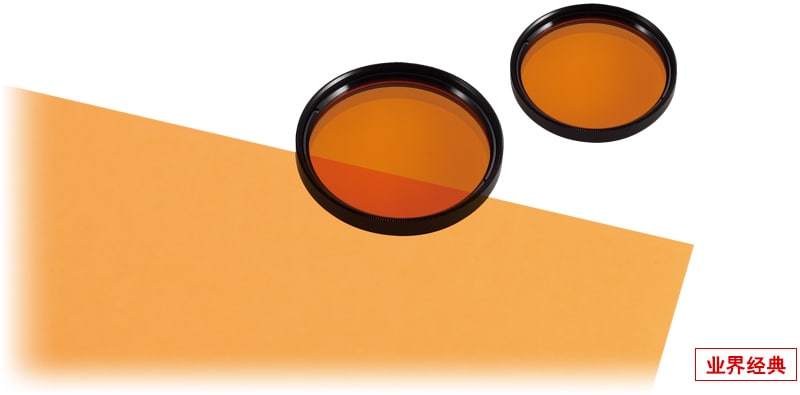

波长转换膜即使是难以安装背光光源的场所,也可使用背光效果进行检测
CA-DWC30
![业界经典](/Images/peripheral_ca_dwc30_img_01_1863192.jpg)
波长转换原理
通过组合波长转换膜和蓝色 LED 光源、抗蓝光滤镜,即使是反射照明,也可实现背光图像的全新照明技术。

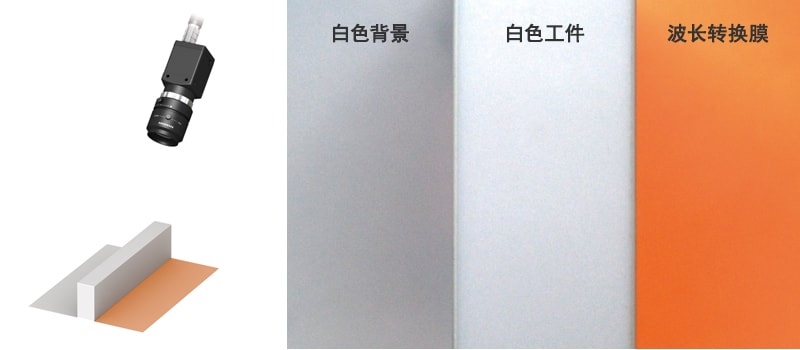

仅限室内照明
此为波长转换膜和白板上放有白色工件时的图像。
![](/Images/peripheral_ca_dwc30_img_02_1863193.jpg)

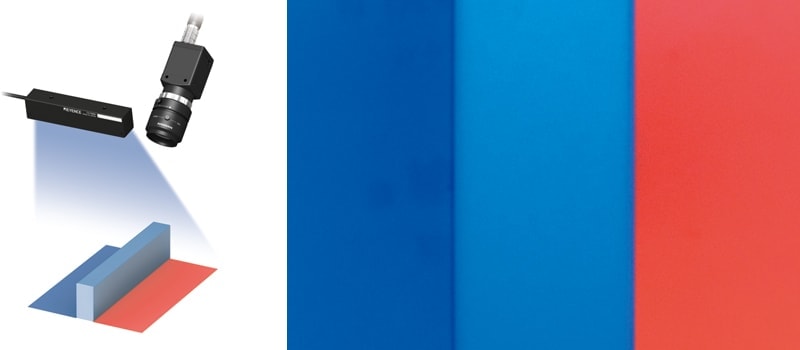

安装蓝色条型光源
此为照射蓝色光源时的图像。白色背景和白板拍摄的颜色呈蓝色,波长转换膜将蓝色光转换为带红色的橙色后进行反射。
![](/Images/peripheral_ca_dwc30_img_03_1863194.jpg)

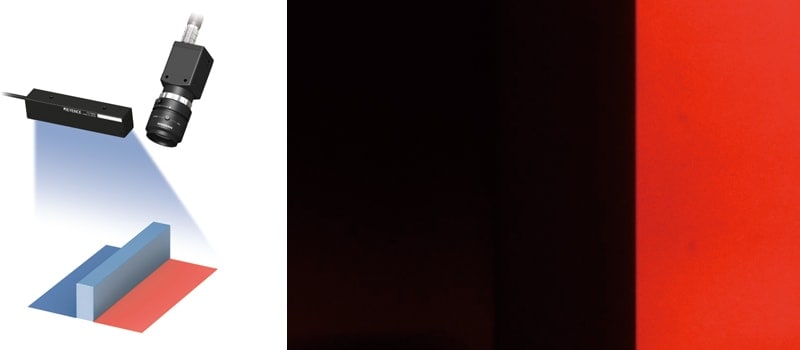

除上述外, 镜头上还安装了抗蓝光滤镜
抗蓝光滤镜隔绝蓝色反射范围的光,仅来自波长转换膜的光射入镜头。因此可拍摄出犹如使用背光光源拍摄白色工件时的图像。
![](/Images/peripheral_ca_dwc30_img_04_1863195.jpg)
应用

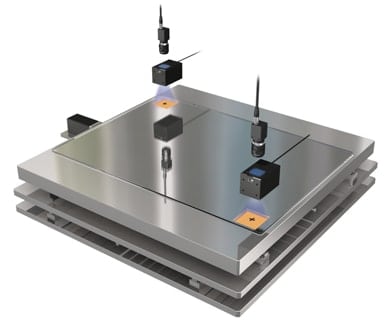

定位
将光源嵌入到可动平台内时接线较为困难,但仅靠反射照明,可能对比度会不足。使用波长转换膜时无需接线即可实现背光图像,因此可稳定检测。
![](/Images/peripheral_ca_dwc30_img_05_1863196.jpg)

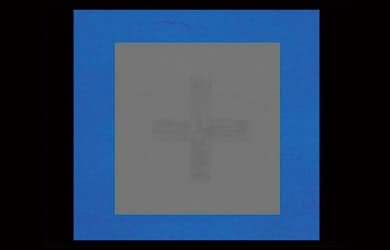

仅限蓝色反射光源
定位标识的对比度不足,无法稳定检测。
![](/Images/peripheral_ca_dwc30_img_06_1863197.jpg)

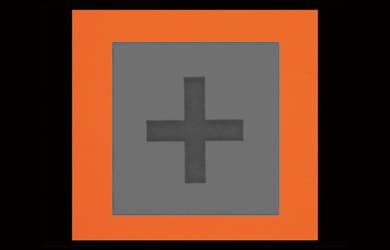

使用波长转换膜
与使用背光光源拍摄的图像具有相同的对比度,可提高定位精度。
![](/Images/peripheral_ca_dwc30_img_07_1863198.jpg)

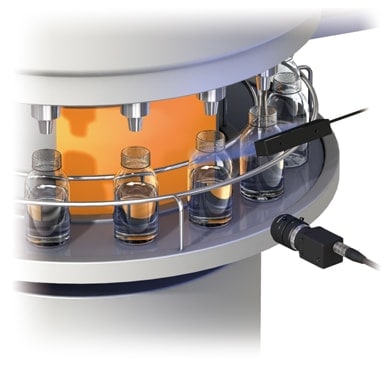

液面检测
通过填充机检测液面时,没有安装背光光源的场所,只能使用反射照明检测液面。使用波长转换膜时,通过安装在狭窄的空隙中,或将薄膜缠绕在旋转体上,可实现背光图像。
![](/Images/peripheral_ca_dwc30_img_10_1863201.jpg)

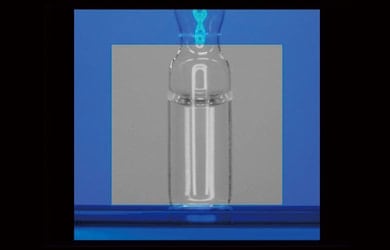

仅限蓝色反射光源
受到工件表面反射的影响,无法稳定查看液面。
![](/Images/peripheral_ca_dwc30_img_08_1863199.jpg)
使用波长转换膜
可作为背光图像仅清晰拍摄液面,进行稳定的液面检测。
![](/Images/peripheral_ca_dwc30_img_09_1863200.jpg)
波长转换膜表面有时会存在异物,但属于检测基准内并非产品不良。
