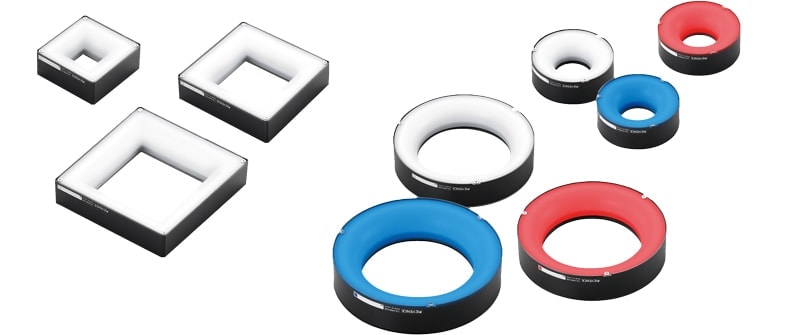

多角度光源(环形 / 方形) 将环形,圆顶和小角度光源的原理合而为一
CA-DRxM/CA-DQWxM
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_01_1863170.jpg)
与圆顶光源相同的均一照明

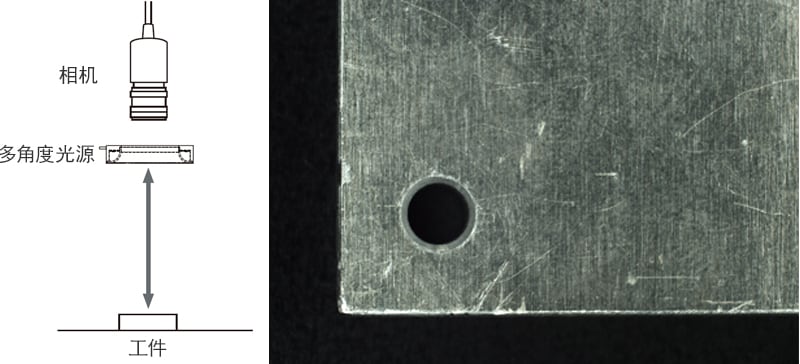

安装距离较远时
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_02_1863171.jpg)
LWD: 150 mm
当光源与工件之间的距离较远时,多角度扩散光源可以应用于整个工件。这样就能产生统一,表面均匀的照明效果,与使用圆顶光源相似。
与小角度光源相同的边缘增强照明

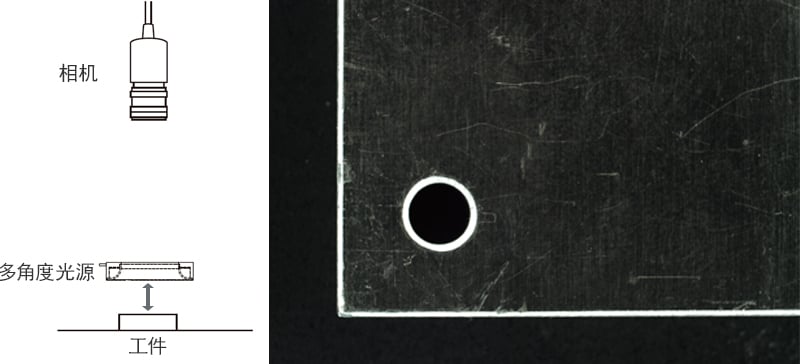

安装距离较近时
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_03_1863172.jpg)
LWD: 10 mm
当光源与工件之间的距离较近时,发射角度小的光线会直接反射回相机。这样工件边缘就会被突出,达到与使用低角度光源相似的效果。
高亮度 LED 的高密度安装
因为 LED 的安装密度高(间距小), 所以会产生均一的高亮度照明。
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_04_1863173.jpg)
消光处理扩散板
为获得超大的扩散效果,整个扩散板都经过消光处理。
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_05_1863174.jpg)
应用
塑料盖子内部

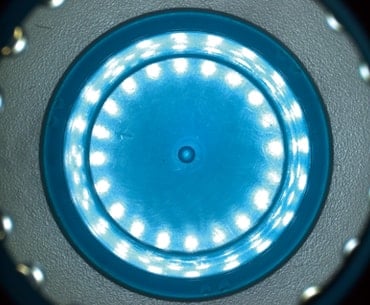

标准照明下
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_06_1863175.jpg)

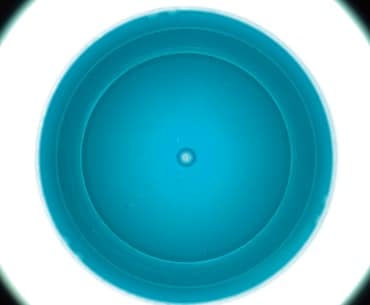

多角度照明[环形]
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_07_1863176.jpg)
BGA / 焊锡球检测

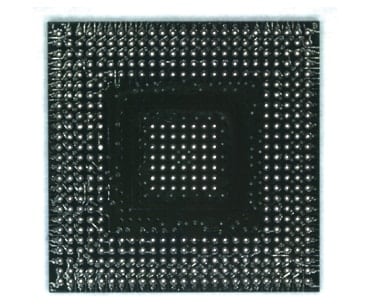

标准照明下
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_08_1863177.jpg)

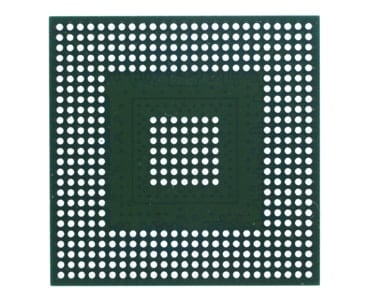

多角度照明[方形]
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_09_1863178.jpg)
