喷墨涂布机

喷墨涂布机概要

采用油墨喷涂印刷机(高精细按需印刷等)结构的涂布装置,通过喷射涂材及材料液滴涂布被涂物。支持微少量、精密图样涂布,将材料的损耗降至最低。
与普通涂布机相比,油墨喷涂方式的最大优势,就是能够在不制版(掩膜)的情况下,依靠CAD数据等进行精密图样的涂布。

喷墨涂布机与其他方式的对比

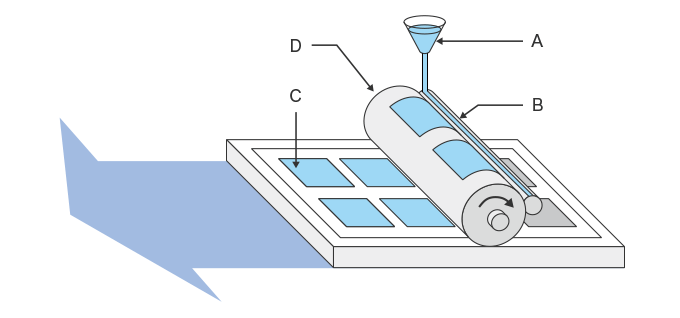

常见辊涂机(雕轮辊)示例
为了转印样版,必须进行制版。为了确保均匀涂布,必须对均匀度及厚度进行监控。
常见辊涂机(雕轮辊)示例
  1. A. 油墨
  2. B. 雕轮辊
  3. C. 玻璃印刷电路板
  4. D. 转印辊

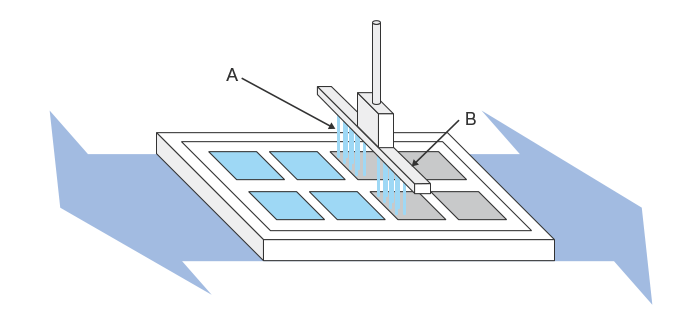

喷墨涂布机示例
进行喷射涂布,无需制版。可通过CAD数据生成图样。基材尺寸对品质的影响较小。
喷墨涂布机示例
  1. A. 油墨
  2. B. 油墨喷涂头

油墨喷涂的主要优点还包括以下各项。

  • 膜厚均匀性高
  • 能够对狭窄边缘进行功能膜的高精度涂布
  • 可高精度命中、分色涂布
  • 可进行异形涂布、微细配线、微小片等的配线绘制

喷墨涂布机概况

油墨喷涂技术的发展

传统的油墨喷涂方式,面临着喷嘴堵塞、材料供应稳定性等方面的课题。油墨喷涂头的喷嘴表面,会因细微的污垢导致堵塞,无法喷出或喷嘴变形。例如,含有金属材料的纳米油墨如果在喷嘴表面干结,金属化的纳米粒子将会堵塞喷嘴,影响稳定喷出。
为此,业界一直在进行改良,例如防止喷嘴表面干燥的功能,通过对油墨喷涂头的喷嘴表面进行氟系树脂涂布(液体隔离加工),使得水类、油类油墨不会粘附在喷嘴表面的技术等。在稳定性提高的同时,油墨喷涂的应用范围也在不断扩大。进一步提高大量生产稳定性的研究,将是今后的研究重点。

油墨喷涂的用途与优势

涂布用途

喷墨涂布机正在各大领域受到关注,其用途包括取代印刷电路板打印配线绘制、半导体晶圆光阻剂涂布等传统涂布方式,以及触摸屏用绝缘膜、TFT配线图样、有机EL(OELD)发光材料、PCL材料、QD显示器用材料、导电性高分子材料涂布等的精密涂布。

在按需用途中的优势

在开发试作阶段按需用途中的最大优势,是省去了制版花费的时间及成本,能够快速实现试作的涂布图样。例如,只要能提供设计的数字数据,就能立即通过精密的回路图样涂布进行试作,随后只需对数据进行修正,就能立即进行下次试作及验证,实现开发速度的飞跃性提升。
