包络条件

部件允许的最大尺寸(或最小尺寸),必须满足与最大尺寸(或最小尺寸)处于同一范围内(或范围外)的条件。包络条件代表要素不得超过相应最大实体尺寸的理想形状包络面,可适用于由圆柱面或平行两平面决定的单个尺寸要素。

尺寸要素

由长度、角度等大小尺寸定义的几何学形状,被称为“尺寸要素”。圆柱形、球形、相对的两个平面等,都是尺寸要素。因为是通过大小尺寸定义的,因此只要尺寸改变,大小也会发生变化。

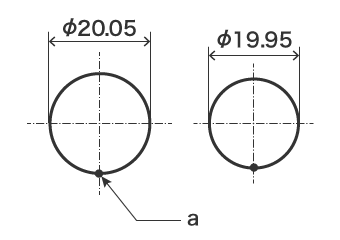

作为几何公差对象的部位,会因标示线的标注位置而异。以下图为例,即使是同一形体真直度的母线与中心线,也会分为尺寸要素和非尺寸要素。

非尺寸要素
非尺寸要素
a
几何公差的对象部位
尺寸要素
尺寸要素
a
几何公差的对象部位

最大实体尺寸(MMS:Maximum Material Size)

决定要素“最大实体状态(MMC:Maximum Material Condition)”的尺寸。最大实体状态适用于整个要素的所有部分,代表使该要素实体(体积)达到最大的容许极限尺寸。例如,具备最小孔径、最大轴径的要素状态。换言之,最大实体尺寸其实就是决定要素最大实体状态的尺寸。

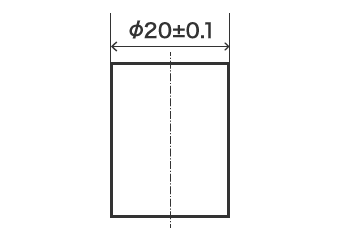

轴(凸)形状的最大实体尺寸(MMS)
轴(凸)形状的最大实体尺寸(MMS)
Φ20.1

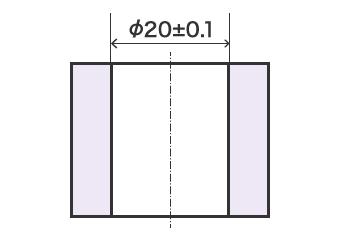

轴(凹)形状的最大实体尺寸(MMS)
轴(凹)形状的最大实体尺寸(MMS)
Φ19.9

理想形状包络面

指的是在图纸标示尺寸公差的最大实体状态下,未发生变形的区域,目标物必须存在于最大实体尺寸的区域内。

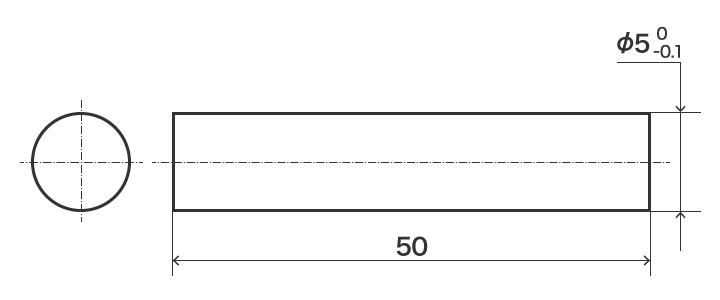

图纸标示
图纸标示

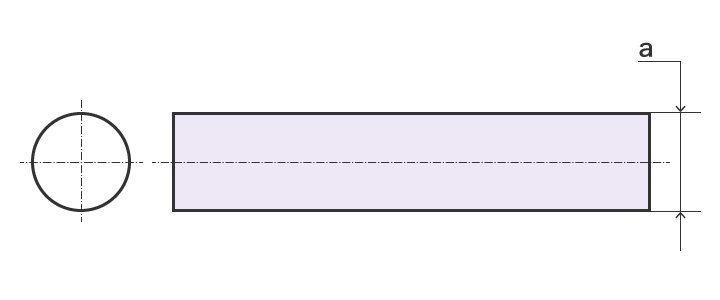

理想状态包络面
理想状态包络面
a
Φ5.0(最大实体尺寸)

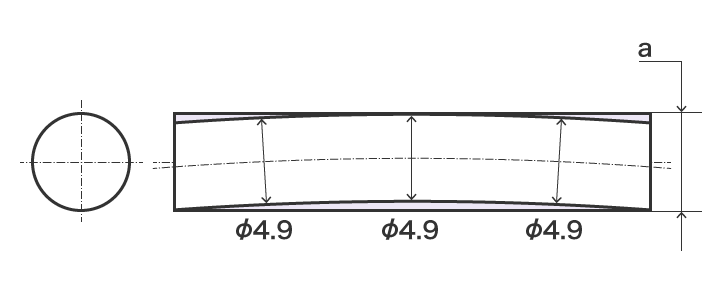

不超出理想状态包络面的要素
不超出理想状态包络面的要素
a
Φ5.0(最大实体尺寸)

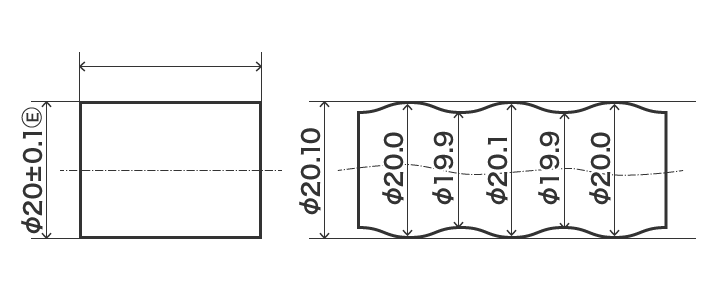

什么是

将包络条件适用于尺寸时,需要在尺寸公差之后标注。“E”代表Envelope(信封),使用该符号进行标示时,需要将具备最大实体尺寸的理想形状包络面视为“信封”,尺寸公差在该范围内的部件合格,超出该范围的部件就会被判定为不合格。

什么是E
