公共基准与基准体系

所谓“公共基准”,就是将2个单一基准指定为1组,作为1个基准发挥功能。而“基准体系”则是组合使用2个以上基准的基准组。

公共基准

公共基准就是用2个基准要素设定的单一基准。公共基准适用于将不同基准要素合并为通用模拟基准要素的情形。

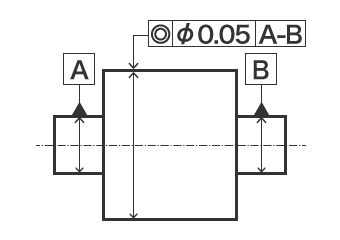

标示符号

标示符号

基准的设定

基准的设定
a
基准A的轴线
b
公共基准A‐B
c
基准B的轴线
d
模拟基准要素(=接触面)

例如,使用2个固定同轴最小外接圆柱而成的通用轴直线进行标示时,需要在1个框格中,用连字符连接2个基准字符进行指定。这样一来,就能通过基准A与B将轴线直线化。

基准体系

为了设定带公差要素的基准,组合使用2个以上不同基准的基准组。

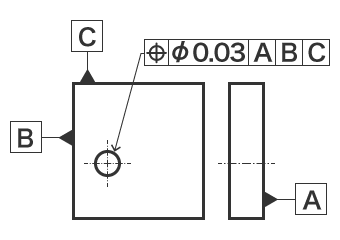

标示符号

标示符号

基准的设定

基准的设定

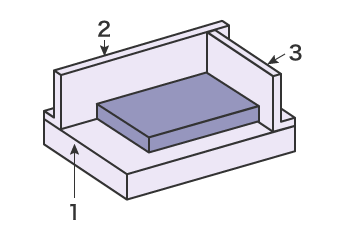

  1. 按住基准A
  2. 按住基准B
  3. 按住基准C
    部件被完全固定

若要完全固定部件的姿态,需要使用3个基准。这种由三个互相垂直的基准平面构成的基准体系,被称为“三基面体系”。利用该方法,能够将最合适的面设定为基准。
