测量器具

平板

平板

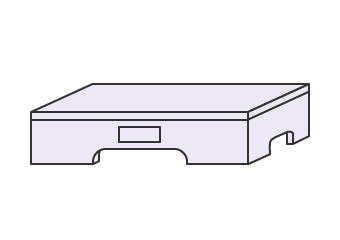

提供作为测量基准的理想平面的测量工具,在几何公差的测量中,被用作支持基准平面的平面。材质分为石制(花岗岩等)和铸铁制2种。
最为常见的平板是“箱式平板”,精度最高的则是“精密平板”,被用作现代测量及检测的基本基准器具。

千分表

千分表

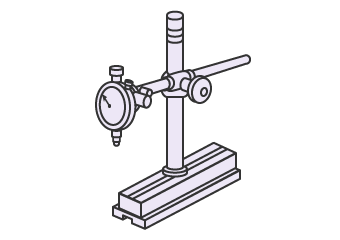

对平行及高度进行对比测量的测量仪。千分表这种测量仪,能够精密读取目标物的弯曲、偏心等变化量。分为行程为数mm的“主轴式”,以及用旋钮调节悬臂旋转角的“杠杆式”。近年来,用数字显示测量值的“数显式”也开始逐步普及。在用千分表进行测量时,需要用标准块创建作为基准的尺寸。

V块

V块

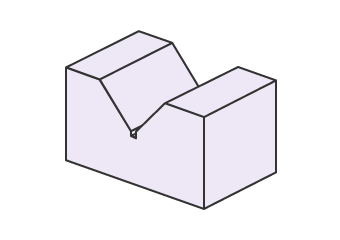

用作圆形及球形测量目标物固定平台的铁块。用钢铁或铸铁制成,分为单口V块(V形铁)、方箱V型架、三口V块(A型V形铁)等。可根据目标物的要素及测量用途进行区分使用。

高度尺规

高度尺规

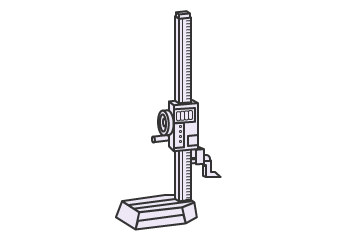

高度尺规是用来测量机械部件加工、模具、工夹具的测量仪。由带有主尺刻度的标尺部分、标尺底座部分、划线盘(划线工具)与一体式刻度表(或数字仪表)构成,可读取正确的测量值。使用千分表座等工具,可以安装杠杆式千分表,测量平行度平面度真直度。此外,在各类测量中也会用到作为基准的平板

极限量规/功能量规(位置量规)

检测量产机械部件大小尺寸(成品尺寸)的工具,被称为“极限量规”,而检测最大实体要求的工具,则是“功能量规”。
几何公差中指定最大实体要求的部件检测,可使用三坐标测量仪来进行。但是在进行全数检测等检测目标较多的情况下,会花费较长的时间。
针对这一问题,使用通规极限量规、止规极限量规、功能量规这3种量规,能够轻松进行尺寸与几何公差的合格判断。检测操作非常简单,能够在线上快速完成检测。
