跳动公差(跳动偏差)

所谓“跳动公差”,就是将某条直线设定为旋转轴,旋转目标物(部件),对目标物要素的跳动变动值进行管控的几何公差。指定跳动公差之前,必须确定基准,因此跳动公差是与基准相关联的要素,即关联要素的几何公差。

圆跳动

圆跳动

指定部件“旋转时任意圆周部分的跳动”。
圆跳动,即旋转部件时测量值的跳动,必须处于规定范围内。

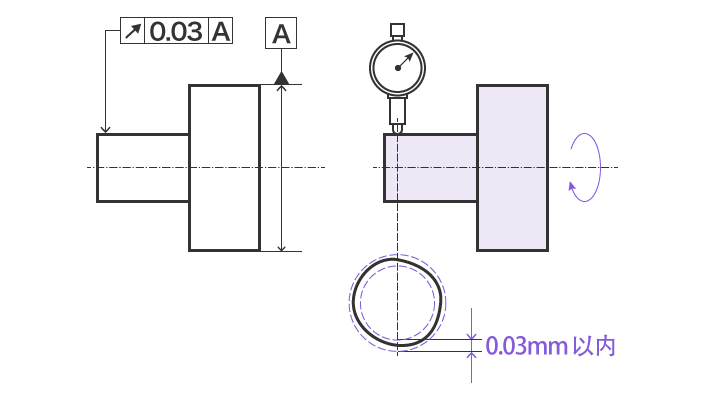

标注示例
圆跳动
图纸解读
围绕基准轴直线旋转1周时,在垂直于基准轴直线的任意测量平面上,标示线箭头所指圆柱面的半径方向跳动不得超过0.03 mm。

全跳动

全跳动

指定部件“旋转时整个表面的跳动”。
全跳动,即圆柱面整体测量值的跳动,必须处于规定范围内。

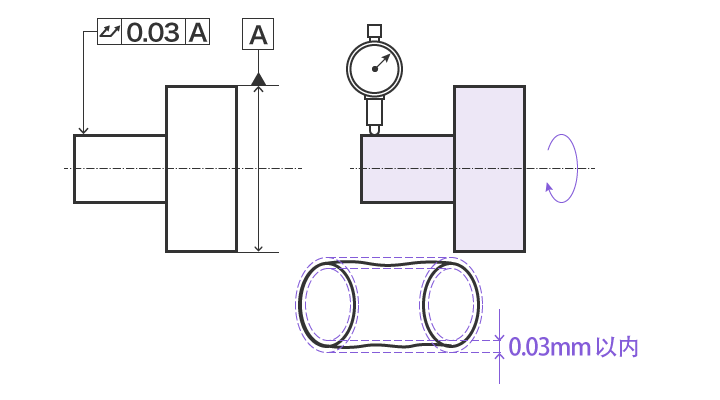

标注示例
全跳动
图纸解读
围绕基准轴直线旋转圆柱部分时,在圆柱表面上的任意点,标示线箭头所指圆柱面的半径方向全跳动不得超过0.03 mm。
