直角度的测量

对相对于基准(作为基准的平面、直线)的“直角正确程度”,即直角度进行测量。

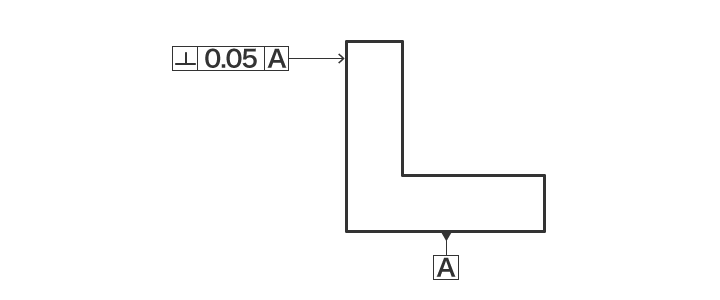

图纸示例

直角度的测量

利用直角规和测隙规测量

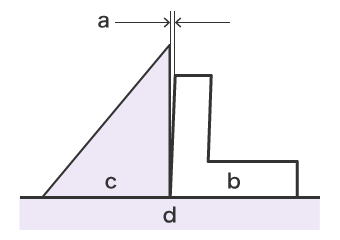

利用直角规和测隙规测量
a
用测隙规测量该间隙
b
目标物
c
直角规
d
平板

在按住直角规的同时抵住目标物,用测隙规或销规测量直角规与目标物的间隙。
该间隙就是直角度。

问题点

属于使用简易测量器具的测量,精度低,若测量面与置于平板上的面不垂直,将无法进行测量。
记录测量数据时还必须手写或手动输入。

利用三坐标测量仪测量

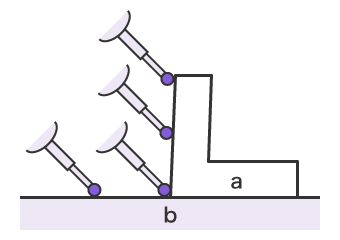

利用三坐标测量仪测量
a
目标物
b
平板

用探针抵住基准面(平板)上的多点,设定基准,再用探针抵住测量面(目标物)进行测量。
借助这一方式,即使放置在平板上的目标物测量面不垂直,也能进行正确测量。
还能测量圆柱、孔、圆锥轴线的直角度。

测量画面

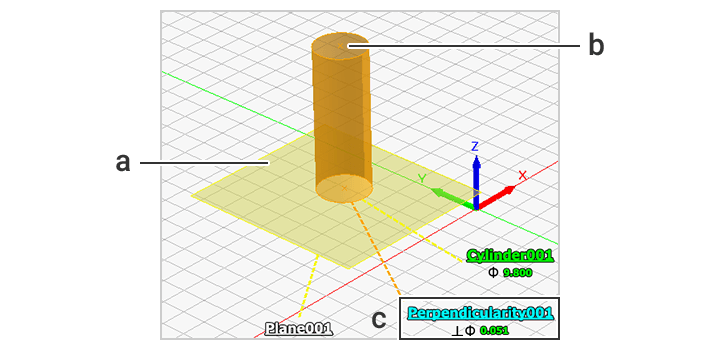

测量画面
a
基准要素(平面)
b
目标要素(圆柱)
c
直角度的测量结果
