同心度的测量

对“2个圆柱的轴同轴 (中心点无偏差)的程度”,即同心度的精度进行测量。与同轴度的区别在于,基准要素是中心点(平面)。

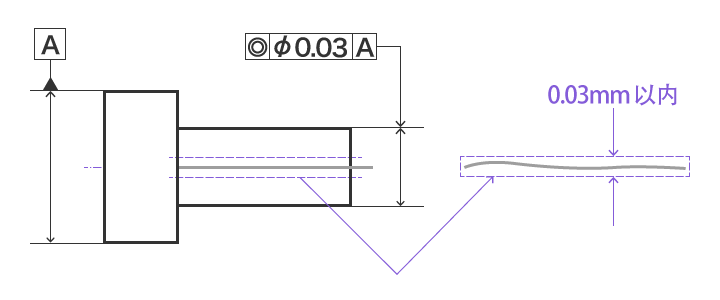

图纸示例

图纸示例

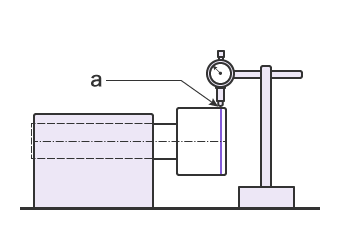

利用千分表测量

利用千分表测量
a
指定的测量位置

固定目标物,用千分表抵住附带公差标示的轴的外周顶点。旋转测量物,测量千分表跳动的最大示数值与最小示数值。在指定的圆周上进行测量,将其中的最大差值作为同心度。

问题点

用千分表抵住目标物的角度及力度,会改变测量值,因此不同操作者测得的值可能会出现差异。
此外,与千分表顶端的摩擦,可能会损伤目标物的表面。

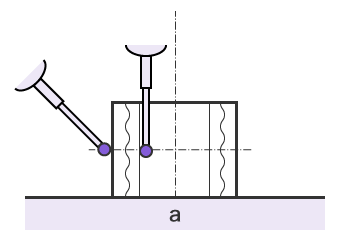

利用三坐标测量仪测量

利用三坐标测量仪测量
a
平板

不同于同轴度,将平面圆作为测量对象。
用探针抵住基准圆的测量点进行测量,再用探针抵住目标圆的测量点实施测量。
只需用探针轻触即可,不会损伤目标物。

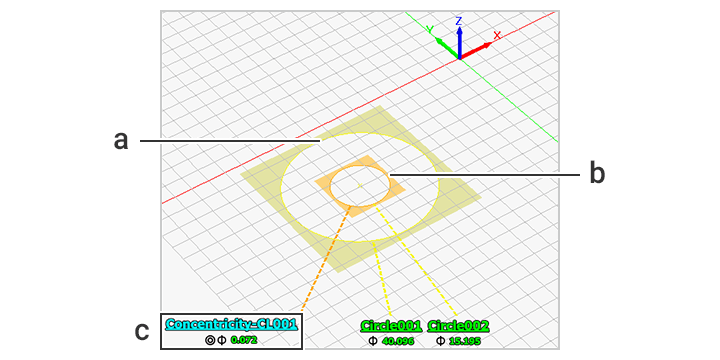

测量画面
测量画面
a
基准圆
b
目标圆
c
同心度的测量结果
