形状公差、位置公差(线轮廓度、面轮廓度)

线轮廓度与面轮廓度同样被用于位置公差。在形状公差和位置公差中的形体控制框标注方法是相同的。

线轮廓度

线轮廓度

这是标示设计部件“实际曲面是否与设计理想值一致”的参数,表示轮廓线(表面切断面呈现的线要素)的歪曲度。切断指定曲面的截面线,必须位于公差带内。

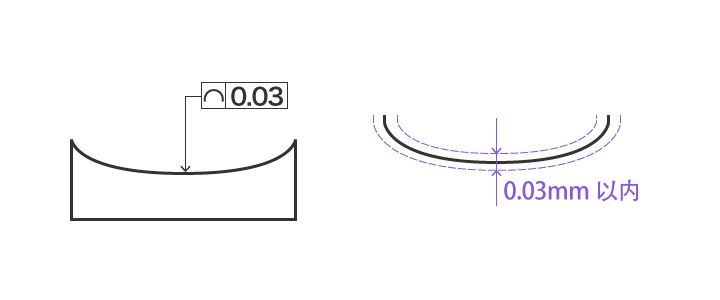

标注示例
线轮廓度
图纸解读
在投影面平行的任意截面作为对象的轮廓必须在具有理论上正确轮廓的线上置中,并在直径0.03 mm的圆所产生的2条包络线之间。

面轮廓度

面轮廓度

标示设计部件“实际曲面(表面)等是否与设计理想值一致”的参数。
面轮廓度不同于线轮廓度,以整个指定曲面为对象。

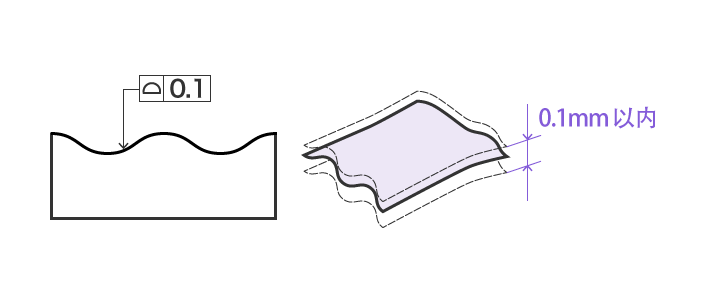

标注示例
面轮廓度
图纸解读
对象面必须在具有理论上正确轮廓的线上置中,并在直径0.1 mm的球所产生的2条弯曲线之间。
