形状公差(形状偏差)

所谓形状公差,就是决定目标物(部件)形状的基本几何公差。都是无需基准,可独立决定形状的几何公差。

真直度

真直度

指定“笔直度”的参数,标示应该呈现何等正确的笔直度。适用于直线而非平面对象,表示中心线、母线等的弯曲情况。因此,可用于设定长尺寸物体的容许翘曲等。

标注示例

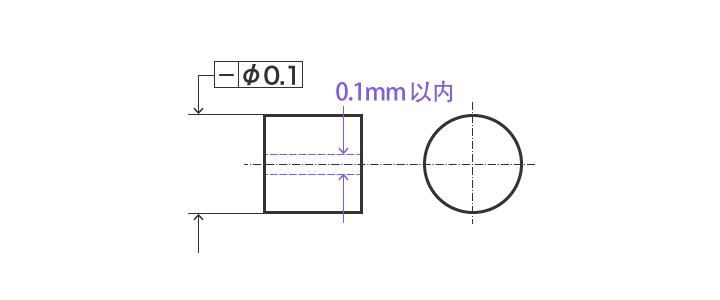

真直度
图纸解读
表示圆柱直径的尺寸与形体控制框相连时,该圆柱的轴线必须位于直径0.1 mm的圆柱内。

平面度

平面度

指定“表面凸凹度”,标示应该呈现何等正确的平坦面。最凸起部分与最凹陷部分必须位于上下分离2个平面之间夹住的一定距离。

标注示例

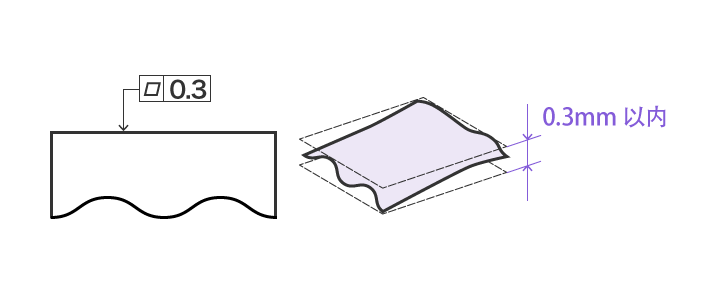

平面度
图纸解读
该表面必须位于仅相隔0.3 mm的2个平行平面之间。

真圆度

真圆度

指定“圆度”的参数。表示轴、孔、圆锥等圆形截面的圆度,标示应该呈现何等正确的圆形。

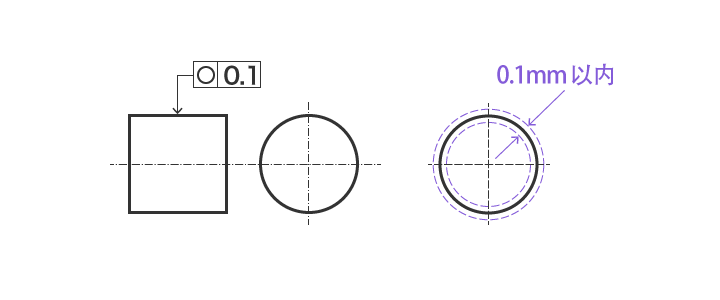

标注示例
真圆度
图纸解读
任意轴直角截面的外周,必须位于在同一平面上仅相隔0.1 mm的2个同心圆之间。

圆柱度

圆柱度

指定“圆度”与“笔直度”的参数。表示圆柱的歪曲度,标示应该呈现何等正确的圆柱形。

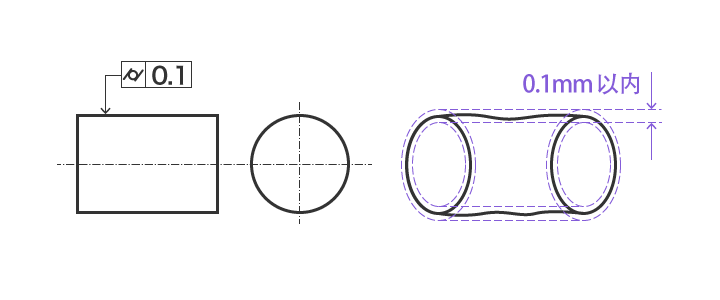

标注示例
真圆度
图纸解读
作为对象的面,必须位于仅相隔0.1 mm的2个同轴圆柱面之间。
