真圆度的测量

对指定“圆度”的真圆度进行测量。测量轴、孔、圆锥等圆形截面的圆度,标示应该呈现何等正确的圆形。

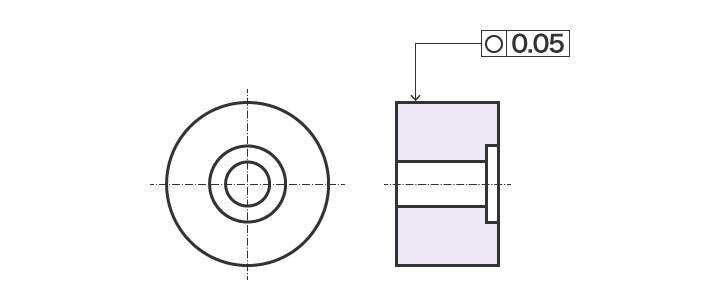

图纸示例

真圆度的测量

利用千分尺测量

利用千分尺测量
a
目标物
b
千分尺测量端子

对外形进行4至8等分后,测量2点间距,确认最大值与最小值,并将两值之差除以2,就能计算出真圆度。
测量只需千分尺,能够在任何环境下轻松测量。

  • 真圆度=(Dmax−Dmin)/2
  • Dmax:最大值
  • Dmin:最小值

问题点

使用2点间距测量的平均值,精度有限。千分尺测量端子接触方式的区别也可能会导致误差。此外,在分析测得的数据时,还必须进行将数据录入计算机等操作。

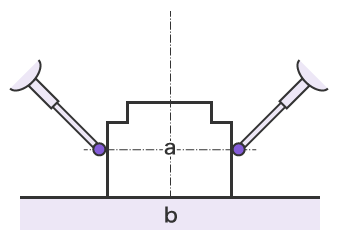

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物
b
平板

用探针抵住4处以上的点位进行点测量,就能测得真圆度。
测量值是利用最小二乘法计算得出的,与所有测量点之间的误差之和最小。

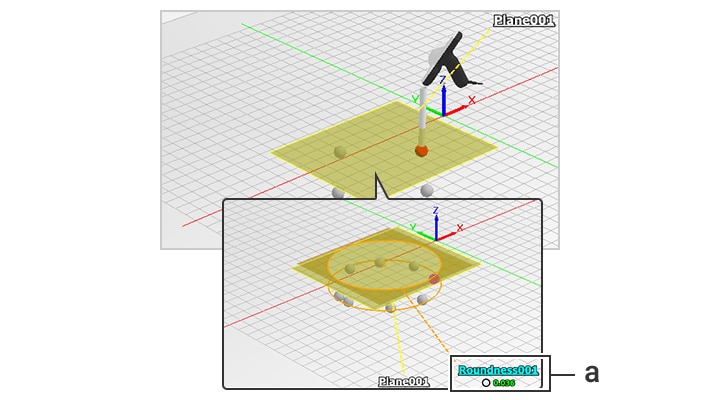

测量画面
测量画面
a
真圆度的测量结果
