平行度的测量

平行度指定“2条直线或2个平面相互平行的程度”。
类似于平面度,平行度测量中存在基准(作为基准的平面、直线),需要将基准面固定到平板等上进行测量。

图纸示例

平行度的测量

利用千分表测量

利用千分表测量
a
目标物
b
平板
c
Δh=平行度
d
高度图

将目标物固定到平板上。笔直移动目标物或高度尺规进行测量。最高测量值与最低测量值之差就是平行度。

问题点

因为用线进行测量,必须测量多处。当目标物属于非刚性部件(柔软的树脂产品及橡胶等)时,探针的重量(测量压力)会导致测量面变形,可能无法进行正确测量。
此外,对于无法将目标物基准面顺利固定到平板上的形状,难以进行测量。

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物
b
平板

只需用探针轻触目标物的4点,就能进行测量。只需用探针进行轻触,即使目标物是非刚性部件,也不会变形,可实现正确测量。
此外,能够改变探针抵住目标物的角度及位置,对于无法顺利固定到平板上的目标物,也能轻松进行基准要素的设定及测量。

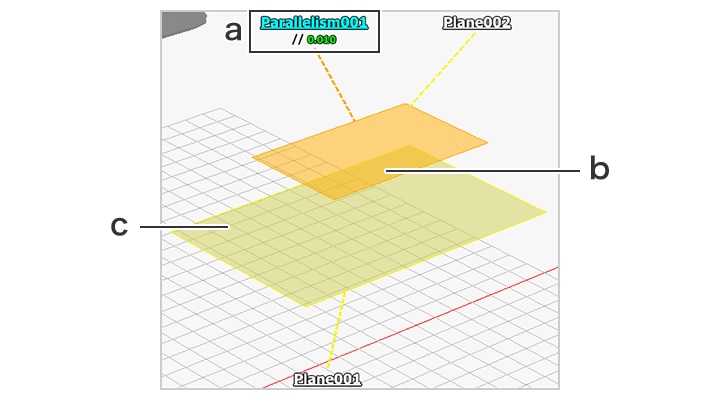

测量画面
测量画面
a
平行度的测量结果
b
目标要素(平面)
c
基准要素(平面)
